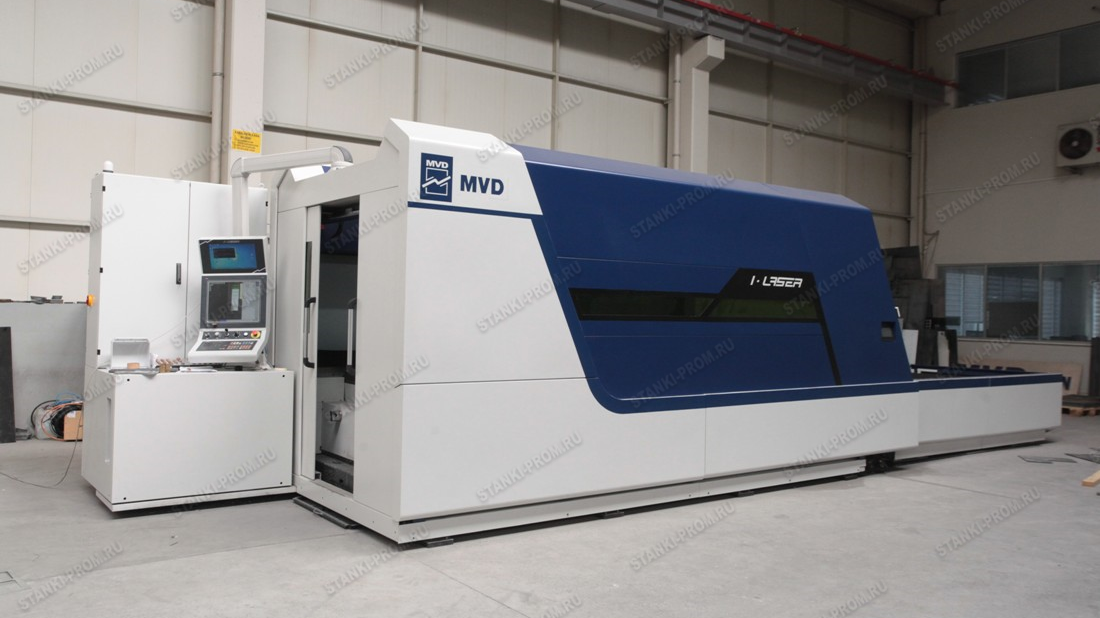

MVD INAN ILASER

  4. Лазерная резка
НАЗАД В РАЗДЕЛ

Детальное описание

ХАРАКТЕРНЫЕ ОСОБЕННОСТИ:
  • Рама с жесткой конструкцией, разработанной с высокой точностью
  • Механическая конструкция для сложных условий работы
  • Надежная, прочная волоконная лазерная технология, изготовленная с использованием лучших компонентов в мире
  • Источник лазерного излучения IPG, nLight и Raycus
  • Чиллеры IPG или OMI
  • Быстрая и надежная загрузочно-разгрузочная установка
  • Лазерная режущая головка Precitec
  • Продвинутый сенсорный экран с ЧПУ
  • Простой, понятный и удобный интерфейс управления
IPG Multi Mode Fiber Laser, YLS:
  • Отличное качество луча для резки
  • Оптимальный диаметр фокусировки для отличной резки
  • Не требующая техобслуживания технология, 100 000 часов диодной жизни
  • Волоконно-оптический транспорт по оптоволоконному кабелю, нулевая оптическая стоимость расходных материалов, непрерывная высокая производительность, минимальное воздействие на рабочие условия
  • Непревзойденная с наименьшими эксплуатационными расходами
  • Резка материалов с высокой степенью сложности с лазерным процессом, таким как медь, латунь и титан
  • Технология, обеспечивающая наиболее эффективную резку с самым низким потреблением электроэнергии в мире, в 5-6 раз меньше потребления электроэнергии, чем традиционный метод
Режущая головка Precitec:
  • Наиболее широко используемая и самая надежная немецкая режущая головка Precitec, лазерная резка Precitec HP-SSL
  • Объектив с защитной линзой не загрязняется во время резки. Низкое потребление расходных материалов
  • Простота замены объектива с помощью системы линз картриджа, предварительно установленного картриджа
  • Экономить время с помощью различных картриджей для объективов различной толщины
  • Высокопроизводительный точный контроль высоты с отличной скоростью резания
  • Безопасная работа с контролем удара
  • Непрерывная производительность и безопасная работа с оригинальными соплами и керамическими деталями Precitec
IPG Cooler:
  • Оригинальный лазерный охладитель IPG
  • Быстрая адаптация с цифровым контролем температуры микропроцессора
  • Высокоэффективный надежный блок IPG-охладителя для IPG-лазерной сварки, лазерной режущей головки и объектива
Автоматические защитные окна для лазерной защиты:
  • При обработке деталей детали могут быть загружены и выровнены по отношению к другой таблице, или детали обработаны, а части, разрезанные и уложенные на другой стол, используются наиболее эффективным способом.
  • Жесткая, мощная, надежная и быстрая автоматическая разгрузка
  • Специальная немецкая защита для безопасности оператора
Автоматическое размещение:
  • Ручное и автоматическое размещение с отличной гибкостью и максимальной производительностью
  • Копирование, перемещение, поворот, выравнивание и тд, идеальное сочетание автоматических и полуавтоматических функций вставки с мощными функциями ручного размещения, такими как
  • Функция автоматической док-станции максимально эффективно размещает детали на листе

Технические характеристики

Характеристика/Модель Ед. изм.
 1530 2040 2060 2080
Ось X мм 3 040
 4 030
 6 030 8 030
Ось Y мм 1 535
 2 030
 2 030 2 030
Ось Z мм 120 120 120 120
Ускорение g 2,5 2,5 2,5 2,5
Максимальная скорость по осям м/мин 150 150 150 150
Точность позиционирования мм ±0,05
 ±0,05
 ±0,05
 ±0,05
Вес станка кг 16 500 22 200 27 750 33 250
Максимальная грузоподъемность кг 1 500 2 500 4 000 6 000
Время смены палеты сек 24 30 45 60

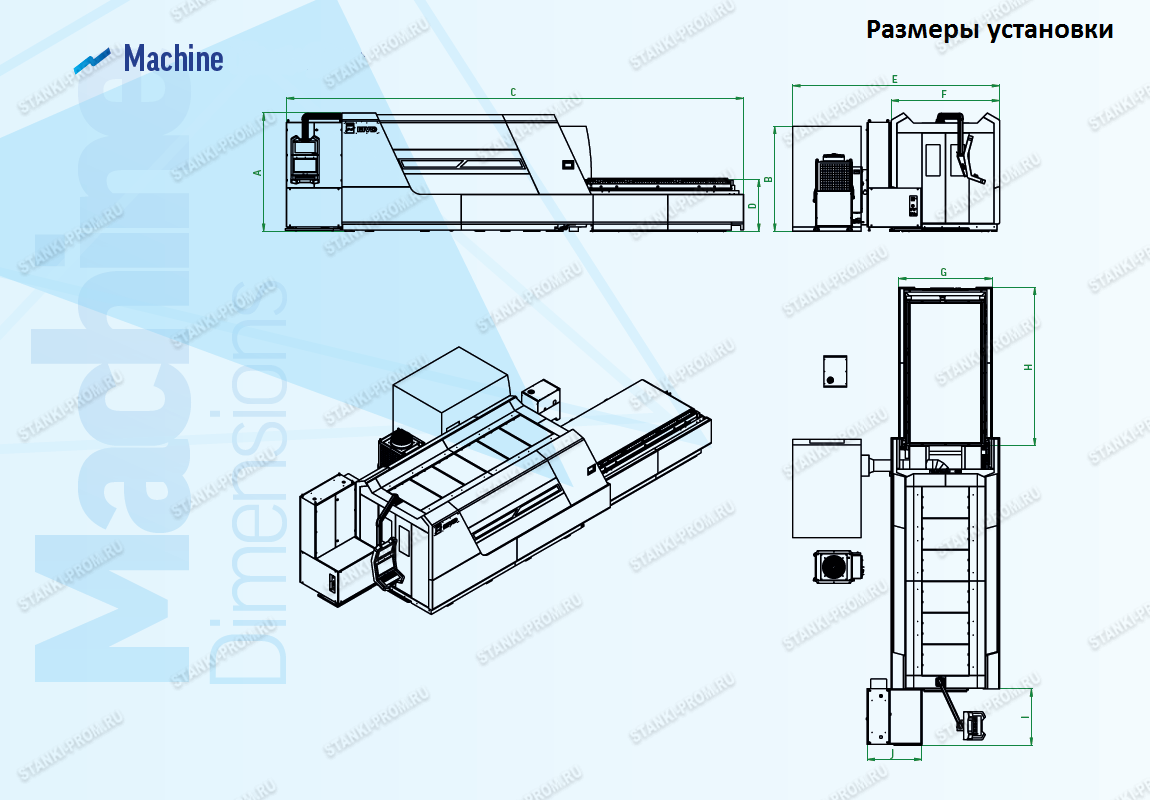

Размер A (*см. схему на фото) мм 2 600 2 600 2 600
 2 600
Размер B (*см. схему на фото)
 мм
 2 300 2 300 2 300 2 300
Размер C (*см. схему на фото)
 мм
 10 000 12 475 16 725
 16 725
Размер D (*см. схему на фото) мм
 1 150
 1 150
 1 150 1 150
Размер E (*см. схему на фото)
 мм
 4 150
 5 020 5 020 5 020
Размер F (*см. схему на фото)
 мм
 2 370
 2 870
 2 870 2 870
Размер G (*см. схему на фото)
 мм
 2 030 2 530 2 530 2 530
Размер H (*см. схему на фото)
 мм
 3 450 4 670 6 920 8 730
Размер I (*см. схему на фото)
 мм
 1 240 1 240 1 240 1 240
Размер J (*см. схему на фото)
 мм
 1 200 1 200
 1 200 1 200

Варианты мощности Ед. изм.
 1 кВт 2 кВт 3 кВт 4 кВт 5 кВт 6 кВт 8 кВт 10 кВт
Резонатор
YLS-1000
 YLS-2000 YLS-3000 YLS-4000 YLS-5000 YLS-6000 YLS-8000 YLS-10000
Выходная мощность Вт 100-1000 200-2000 300-3000 400-4000 500-5000 600-6000 800-8000 1000-10000
Сталь мм 8 16 18 20 22 25 30 30
Нержавеющая сталь мм 4 6 10 12 15
 18 20 22
Алюминий мм 4
 6 8 10 12
 15
 18 20

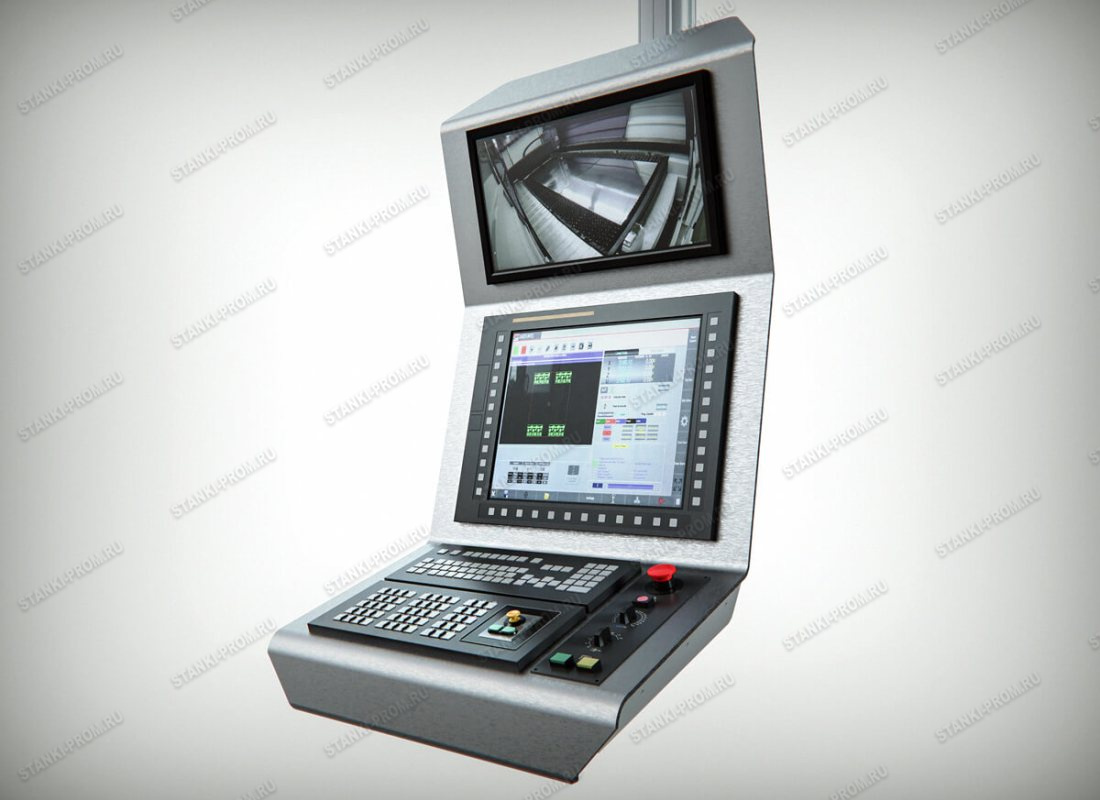

ПАНЕЛЬ УПРАВЛЕНИЯ ЧПУ:
  • Операционная система Windows
  • Графический мультисенсорный экран
  • Многофункциональная клавиатура, кнопка / джойстик / потенциометр скорости
  • Связь EtherCAT для передачи данных или управления машиной
  • Расширенная база данных параметров резки для материалов различного типа и толщины
  • Функции Fly Cut для высокоскоростной резки в одном направлении
  • Технология "No Piercing" для тонких материалов, сокращение времени и затрат
  • Лучшие результаты при толстых резках за счет приоритета всего процесса прошивки перед регулярной резкой
  • Удаленное подключение к ПК
  • Многоязычная поддержка
  • Усовершенствованное программное обеспечение для распознавания листового металла
  • Функции ссылок и выравнивания листов
  • Установка различных уровней входа в систему для операторов / техобслуживания / администратора
  • Многофункциональная функция поиска / отзыва заказа на заготовку
