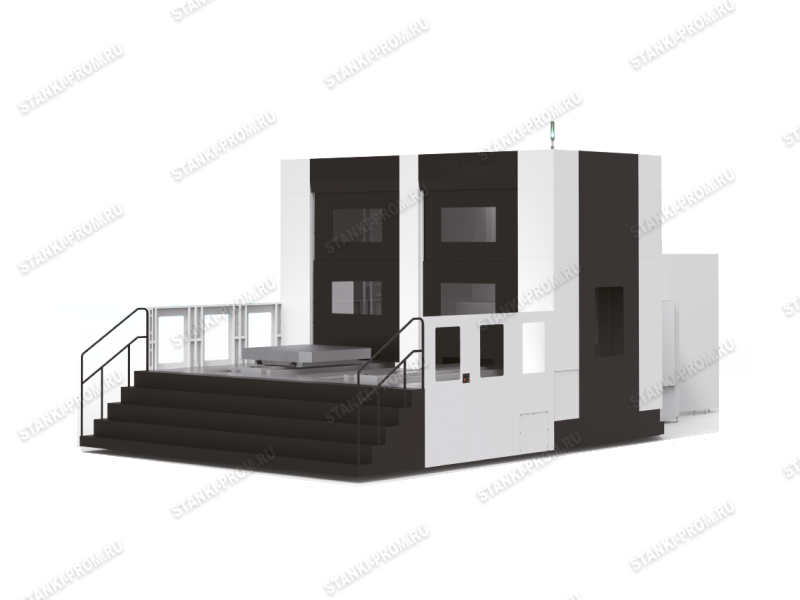

В горизонтально-фрезерных обрабатывающих центрах HISION серии HII использована усовершенствованная станина Т-образного типа, портальная колонна и подвесная конструкция повышенной жесткости с высокой точностью балансировки, что отвечает жестким требованиям при изготовлении деталей прецизионного класса. Данные станки используются в автомобильной и аэрокосмической промышленности, в производстве железнодорожного транспорта и горного оборудования.
ОСОБЕННОСТИ:
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Ход по оси X |
мм |
2500 |
| Ход по оси Y | мм | 1850 |
| Ход по оси Z | мм | 1500 |
| Ход по оси W | мм |
700 |
| Расстояние от оси шпинделя до поверхности стола |
мм |
0-1850 |
| Расстояние от торца до поверхности стола | мм |
580-2080 |
|

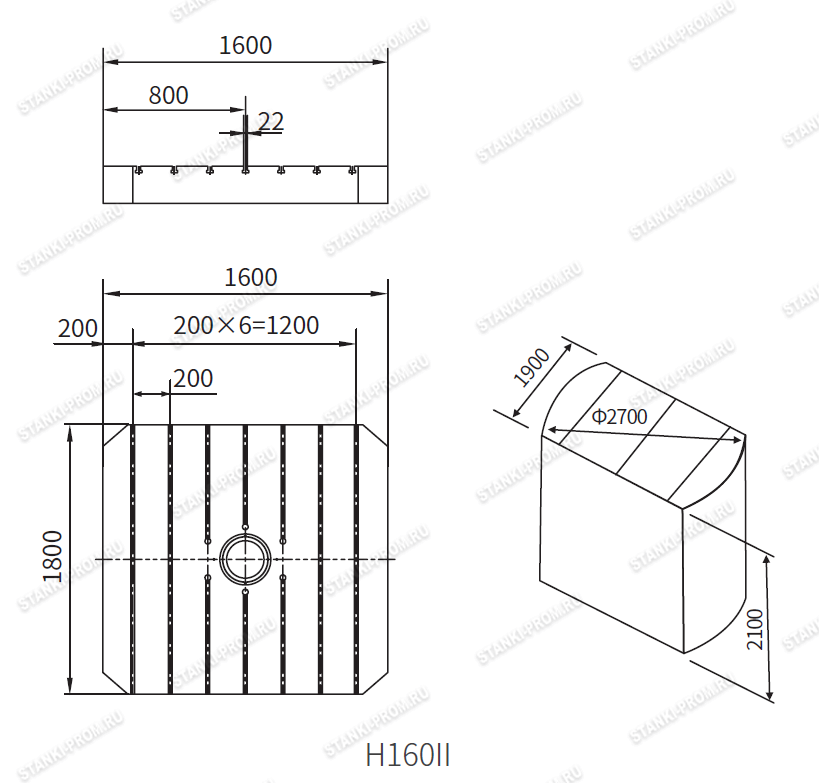

Рабочий стол |
||
|
Размер стола |
мм |
1600х1800 |
|
Нагрузка на стол |
кг |
8000 |
| Поворот стола | град |
0,001 |
|
Количество паллет |
шт |
2 |
| Подачи | ||
|
Скорость резания по осям X/Y/Z |
м/мин |
6/6/6 |
|
Скорость быстрых перемещений по осям X/Y/Z |
м/мин |
15/15/15 |
| Автоматическая смена паллет | ||
| Тип смены паллет |
параллельного типа |
|
|
Шпиндель |
||
| Тип привода |
редуктор |
|
|
Частота вращения шпинделя |
об/мин |
2 500 |
|
Мощность шпинделя |
кВт |
30,0/37,0 |
| Крутящий момент | Нм |
2277 |
|
Конус шпинделя |
BT50 |
|
| Диаметр расточной штанги | мм |
130 |
| Инструментальный магазин |
|
|
| Количество инструмента в магазине | шт | 40 |
|
Максимальный диаметр инструмента (смежное гнездо) |
мм |
120(240) |
|
Максимальная длина инструмента |
мм |
650 |
| Максимальный вес инструмента | кг | 30 |
|
Прочее |
||
|
Система ЧПУ |
|
Fanuc 0i |
|
Габариты станка (длина х ширина х высота) |
мм |
13200 х 7300 х 6000 |
|
Вес станка |
тонна |
55,0 |
