Особенности конструкции:
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Ход по оси X |
мм |
1450 |
| Ход по оси Y | мм | 1250 |
| Ход по оси Z | мм | 1250 |
| Расстояние от оси шпинделя до стола |
мм |
190-1440 |
|
Расстояние от торца шпинделя до центра стола |
мм |
200-1050 |
|
Рабочий стол |
||
|
Размер стола |
мм |
1250х1000 |
|
Поворот стола |
град |
0,001 |
| Максимальная нагрузка на стол | кг |
2000 |
|

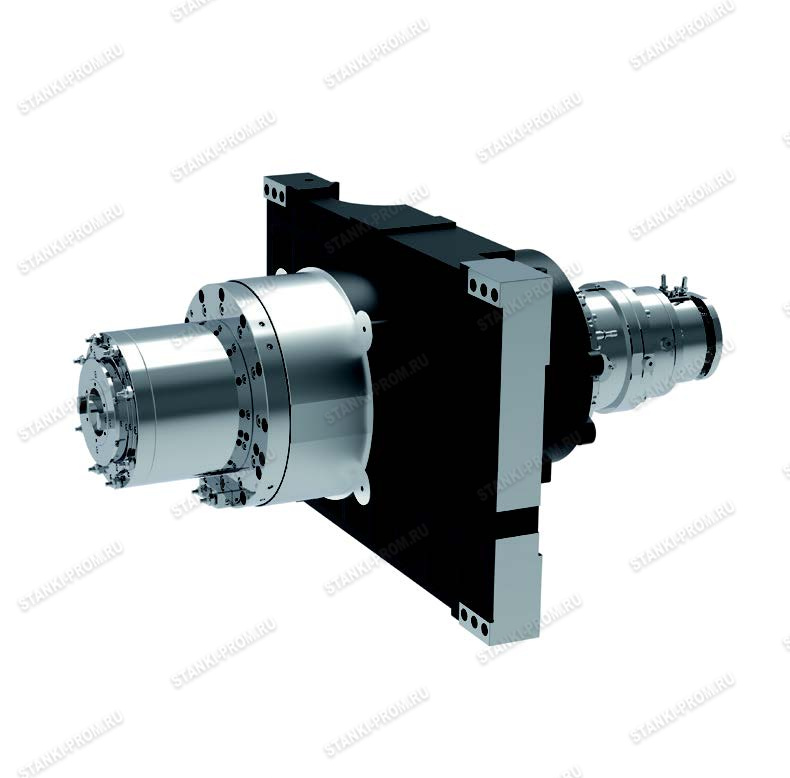

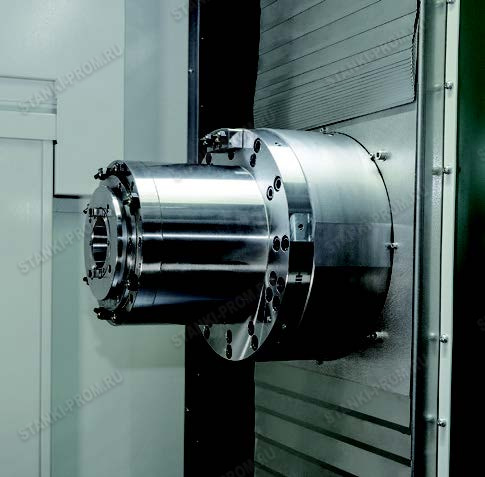

Шпиндель |
||
|
Тип привода |
мотор-шпиндель |
|
|
Мощность шпинделя |
кВт |
26/45 |
| Частота вращения шпинделя | об/мин | 8 000 |
|
Крутящий момент шпинделя |
Нм |
305/623 |
| Конус шпинделя |
ISO7:24 NO.50 |
|
| Подачи | ||
|
Скорость быстрых перемещений по осям X/Y/Z |
м/мин |
60 |
|
Скорость рабочих подач по осям X/Y/Z |
м/мин |
20 |
|
Время поворота стола на 90° |
сек |
3,5 |
| Паллеты | ||
|
Тип смены |
поворотный (опция) |
|
|
Время смены паллет |
сек |
15 (опция) |

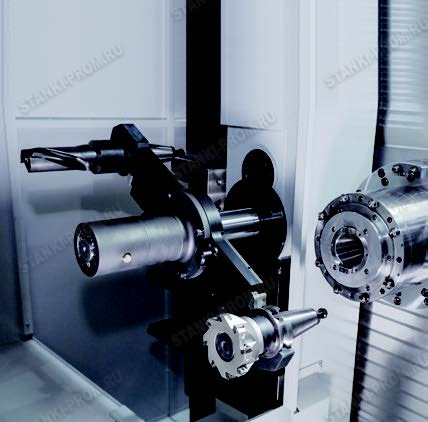

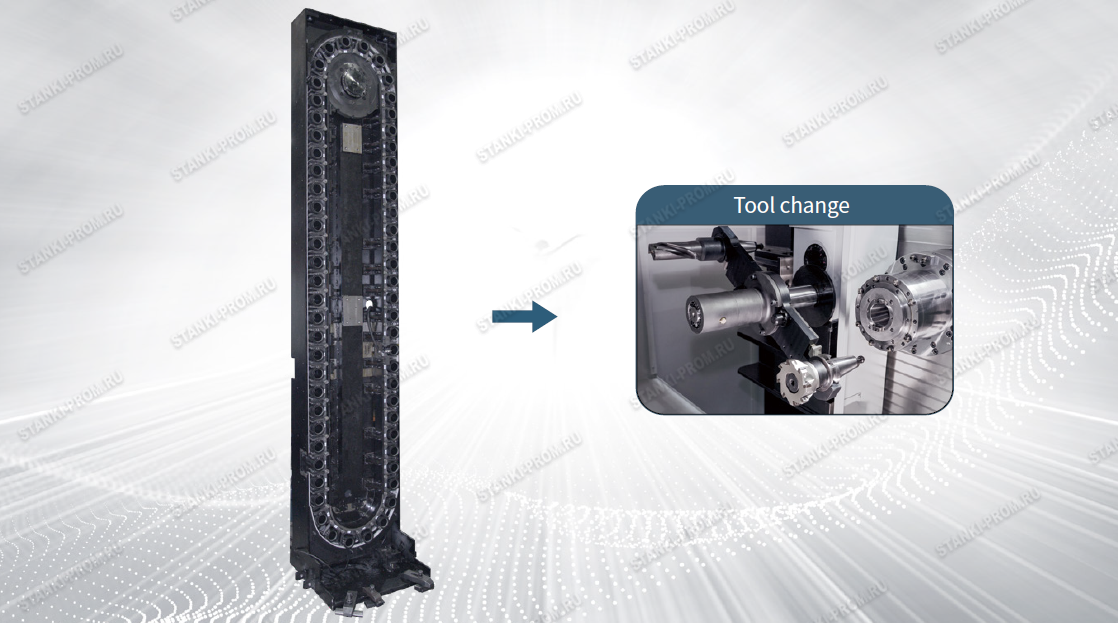

| Инструментальный магазин |
|
|
| Емкость магазина |
поз |
40 |
| Способ вызова инструмента |
Наикратчайший путь |
|
|
Инструментальная оправка |
|
BT50 |
|
Максимальная длина инструмента |
мм |
500 |
| Максимальный диаметр инструмента (/смежное гнездо) | мм |
115/230 |
|
Максимальный вес инструмента |
кг |
25 |
| Время смены инструмента (инструмент на инструмент) | сек |
2,0 |
|
Прочее |
||
| Система ЧПУ |
Fanuc 0i MF PLUS |
|
|
Вес станка |
тонна | 30,0 |
|
Габариты станка |
мм |
7950 х 5360 х 4180 |
| Потребляемая мощность | кВА |
64 |
