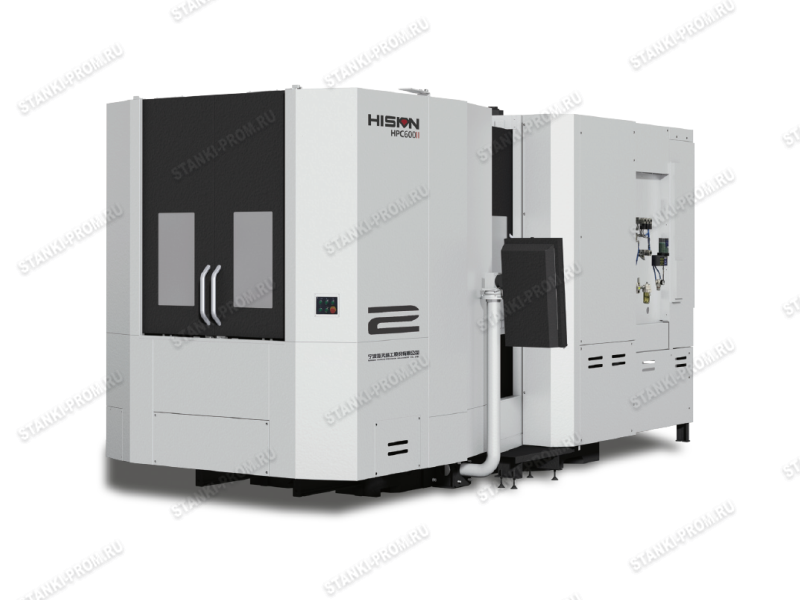

HISION EHR 600 (HPC600II)

Детальное описание

Особенности конструкции:

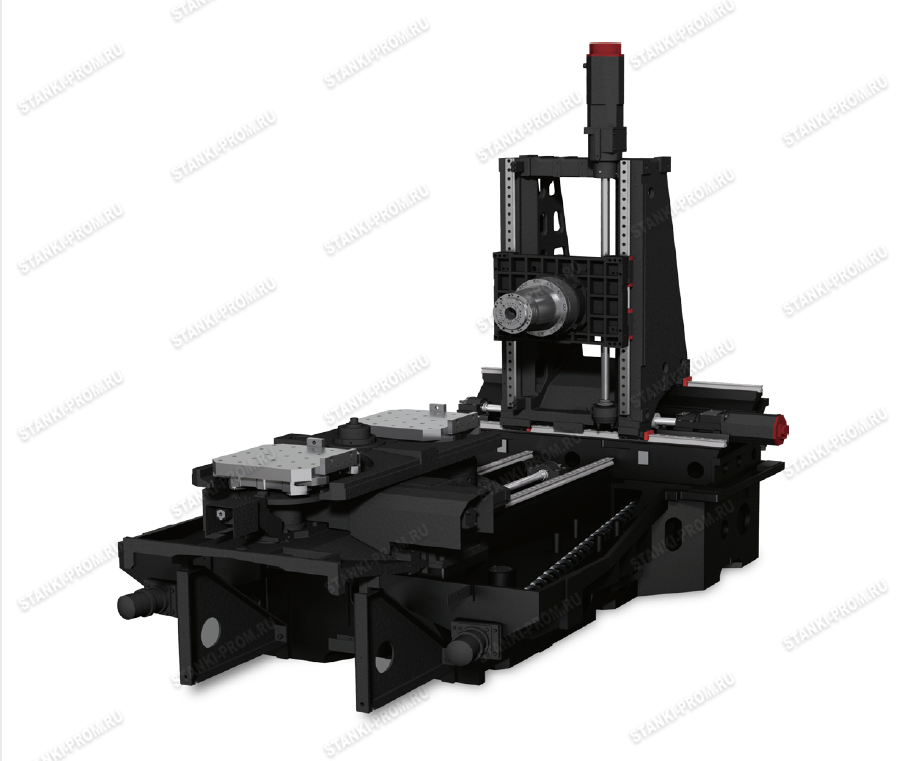

  • Рама станка высокой жесткости. Конструкция с Т-образной интегрированной высокопрочной станиной и симметричной конструкцией полностью закрытой рамы позволяет эффективно снизить общую точность станка и обеспечить эффективную замену инструмента и рабочего стола.

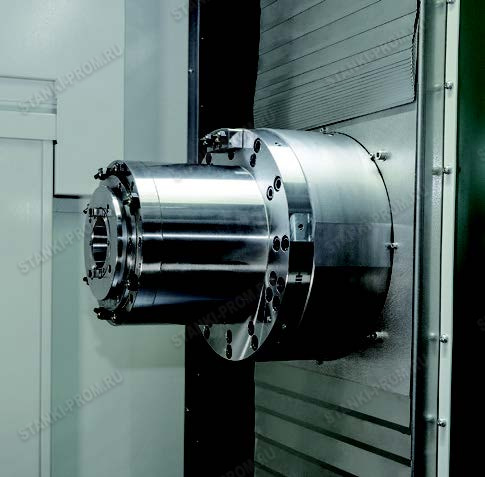

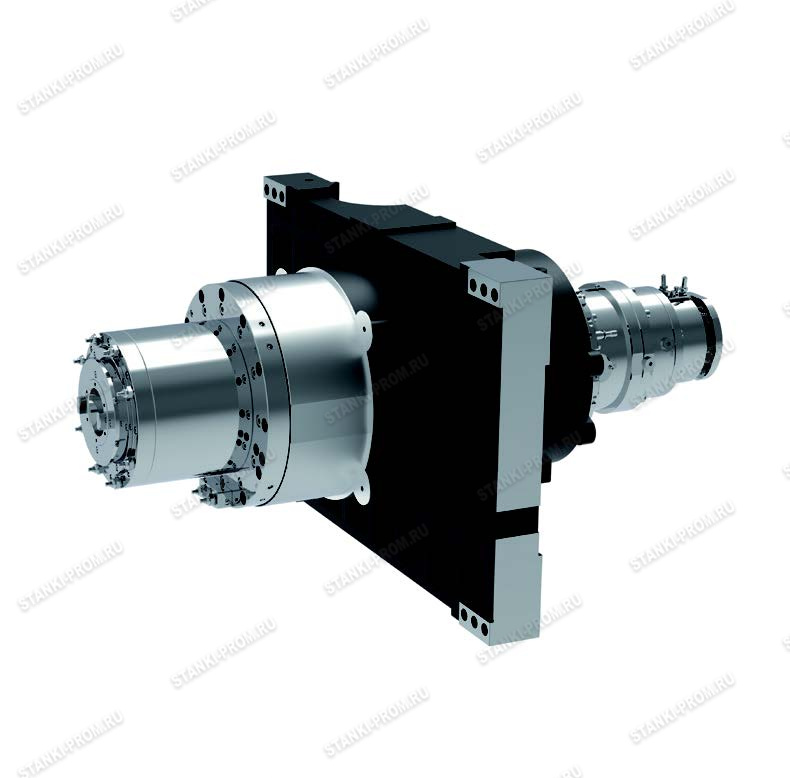

  • Встроенный шпиндель. Вся серия оснащена встроенным электрическим шпинделем, который значительно повышает эффективность передачи. Технология синхронной циркуляции масляного охлаждения предотвращает термическую деформацию и обеспечивает стабильную точность резки.
  • Охлаждающий винт с полой головкой. Охлаждающая жидкость проходит через полую часть стержня шнека, что позволяет эффективно сдерживать повышение температуры и поддерживать точность.

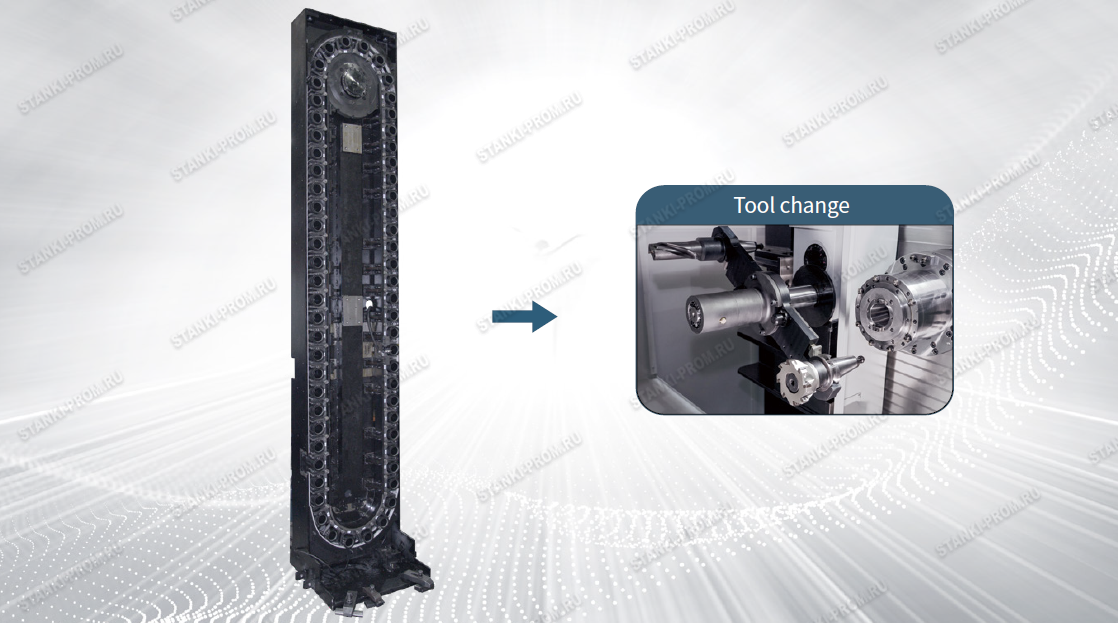

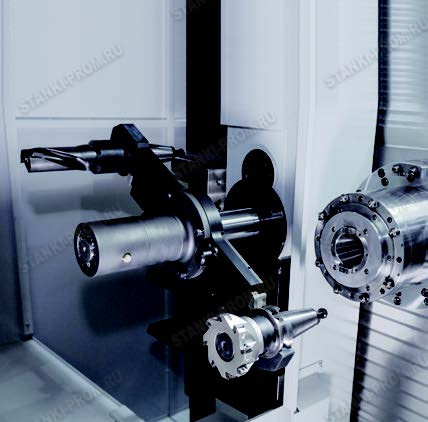

  • Сервопривод магазина инструментов. Магазин инструментов приводится в действие серводвигателем, фиксированная точка смены инструмента и магазин инструментов перемещаются вместе с манипулятором одновременно, что значительно сокращает время смены инструмента.
  • Экран по осям X/Y. Фиксированная защитная стенка эффективно контролирует стружку и смазочно-охлаждающую жидкость в полностью закрытой зоне обработки и обеспечивает быструю и стабильную работу движущихся деталей.

Технические характеристики

 Наименование характеристики  Ед.изм. Значение
Рабочая зона
Ход по оси X
мм
800
Ход по оси Y мм 800
Ход по оси Z мм 850
Расстояние от оси шпинделя до стола мм
70-870
Расстояние от торца шпинделя до центра стола
мм 150-1000
Рабочий стол

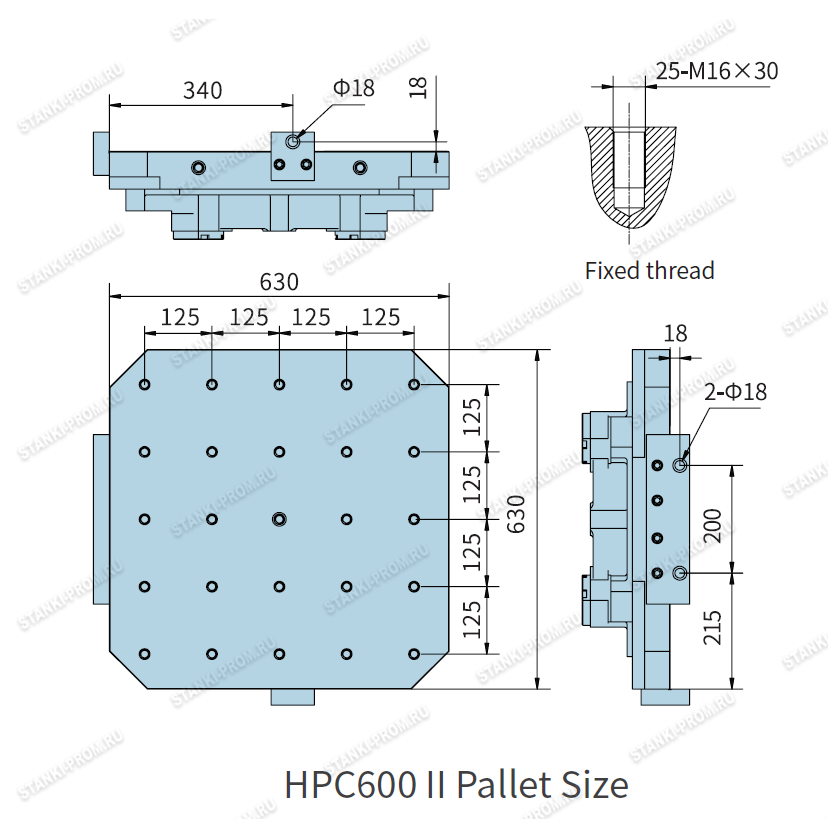

Размер стола
мм
630х630

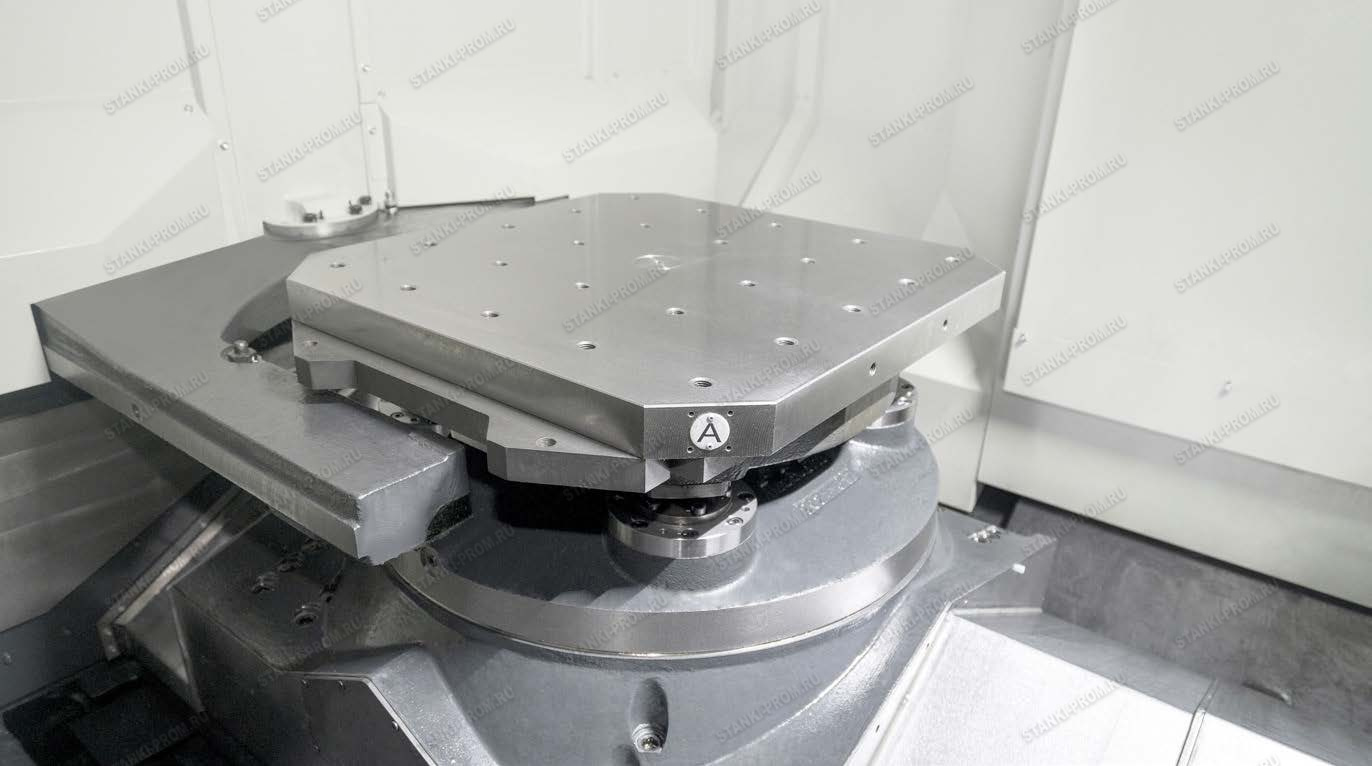

Поворот стола
град 1°х360
Максимальная нагрузка на стол кг 1000
Шпиндель

Тип привода
мотор-шпиндель
Мощность шпинделя
кВт
26/45
Частота вращения шпинделя об/мин 8 000
Крутящий момент шпинделя
Нм 305/623
Конус шпинделя   ISO7:24 NO.50
Подачи
Скорость быстрых перемещений по осям X/Y/Z
м/мин 60
Скорость рабочих подач по осям X/Y/Z
м/мин 60
Время поворота стола на 90°
сек 2,5
Паллеты
Тип смены
  поворотный
Время смены паллет
сек 10
Инструментальный магазин
Емкость магазина поз
40
Способ вызова инструмента   Наикратчайший путь
Инструментальная оправка

BT50
Максимальная длина инструмента
мм 600
Максимальный диаметр инструмента (/смежное гнездо) мм 125/250
Максимальный вес инструмента
кг 25
Время смены инструмента (инструмент на инструмент) сек 2,0
Прочее

Система ЧПУ   Fanuc 0i MF PLUS
Вес станка
тонна 15,0
Габариты станка
мм
7200 х 3100 х 3100
Потребляемая мощность кВА 64

Стандартная конфигурация:
  • Контроллер: FANUC 0i
  • Инструментальный магазин на 40 позиций
  • 1° поворот паллеты
  • APC (Авто сменщик паллет)
  • Цельное ограждение с верхним перекрытием
  • Кожуха направляющих
  • Внешний ленточный тип конвейера
  • Система охлаждения
  • Масляный охладитель шпинделя
  • Система охлаждения гайки ШВП: опциональный
  • Продув шпинделя
  • Устройство автоотключения питания
  • Функции диагностики
  • 3-цветная сигнальная лампа, освещение рабочей зоны
  • Стандартные принадлежности
Опциональная конфигурация:
  • Контроллер: SIEMENS 828D
  • Высокоскоростной мотор-шпиндель (12 000 об/мин)
  • Линейные энкодеры на осях X/Y/Z
  • Поворотный стол с ЧПУ (0.001°)
  • T-образный паз на столе
  • Инструментальный магазин на 60/90/120 позиций
  • Зондирование детали
  • Зондирование инструмента
  • Охлаждение через шпиндель
  • Брызговое охлаждение
  • Пистолет СОЖ
  • Маслоотделитель
  • Кондиционер электрошкафа
  • Воздушный пистолет
