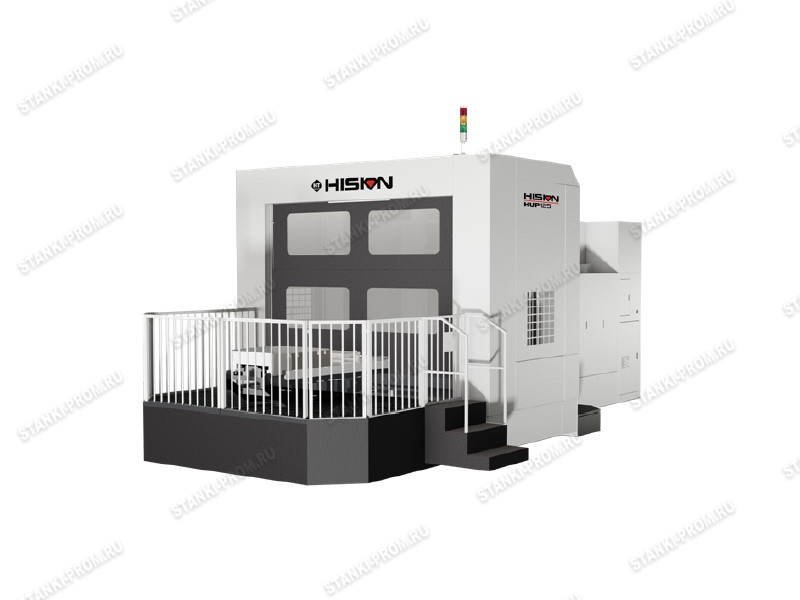

В данных металлообрабатывающих центрах использована усовершенствованная станина Т-типа, портальная колонна и подвесная конструкция повышенной жесткости, с высокой точностью балансировки, что отвечает жестким требованиям при изготовлении деталей прецизионного класса.
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Возможности обработки | ||
|
Ход по оси X |
мм |
2000 |
| Ход по оси Y | мм | 1500 |
| Ход по оси Z | мм | 1350 |
| Ход по оси W | мм |
535 (опция) |
| Расстояние от оси шпинделя до стола |
мм |
0-1500 |
| Расстояние от торца до центра стола | мм |
350-1700 |
|
Рабочий стол |
||
|
Размер стола |
мм |
1250х1250 |
|
Нагрузка на стол |
кг |
3000 |
| Индексирование паллеты | град |
1°x360 |
|
Тип смены паллеты |
Поворотного типа |
|
|
Количество паллет |
2 |
|
| Подачи | ||
|
Скорость резания по осям (X/Y/Z) |
м/мин |
6/6/6 |
|
Скорость подач быстрых перемещений (X/Y/Z) |
м/мин |
15/15/15 |
|
Шпиндель |
||
|
Частота вращения |
об/мин |
4 500 |
|
Мощность привода |
кВт |
18,5/22,0 |
| Максимальный крутящий момент | Нм | 837 |
|
Конус шпинделя |
BT50 |
|
| Диаметр расточной штанги | мм |
130 (опция) |
| Инструментальный магазин |
|
|
| Штревель |
P50T-2-MAS403 |
|
| Количество инструментов в магазине | Т | 40 |
|
Максимальный диаметр инструмента (смежное гнездо) |
мм |
120(240) |
|
Максимальная длина инструмента |
мм |
500 |
| Максимальный вес инструмента | кг | 30 |
|
Прочее |
||
|
Суммарная электрическая мощность |
кВА |
65 |
|
Вес станка |
тонна | 33,0 |
|
Габариты станка (длина х ширина х высота) |
мм |
8600 х 5800 х 4600 |
