| Наименование характеристики | Ед.изм. |
Значение |
|---|---|---|
| Рабочая зона | ||
| Наибольший диаметр над станиной | мм | 658 |
| Максимальный диаметр обработки | мм | 510 |
| Максимальная длина обработки | мм | 1524 |
| Одновременное управление осями | 4 | |
| Шпиндель | ||
| Частота вращения | об/мин | 3500 |
| Мощность шпинделя | кВт | 22/26 |
| Конус шпинделя | A2-8 | |
| Максимальный диаметр прутка | мм | 65 |
| Контр-шпиндель | ||
| Частота вращения | об/мин | 4500 |
| Мощность шпинделя | кВт | 15/22 |
| Конус шпинделя | A2-6 | |
| Максимальный диаметр прутка | мм | 50 |
| Фрезерная голова | ||
| Частота вращения шпинделя | об/мин | 12000 |
| Мощность шпинделя | кВт | 15/26 |
| Крутящий момент | Нм | 45.7/124 |
| Конус | CAPTO C6 | |
| Минимальный угол индексирования | градус | 0.0001 |
| Инструментальный магазин | ||
| Емкость инструментального магазина | 40 | |
| Максимальный диаметр инструмента (смежное гнездо) | мм | 90 (140) |
| Максимальная длина инструмента | мм | 400 |
| Максимальный вес инструмента | кг | 8 |
| Револьверная головка | ||
| Количество позиций в револьверной головке | 9 | |
| Сечение резца | 25x25 | |
| Максимальный диаметр осевого инструмента | мм | 32 |

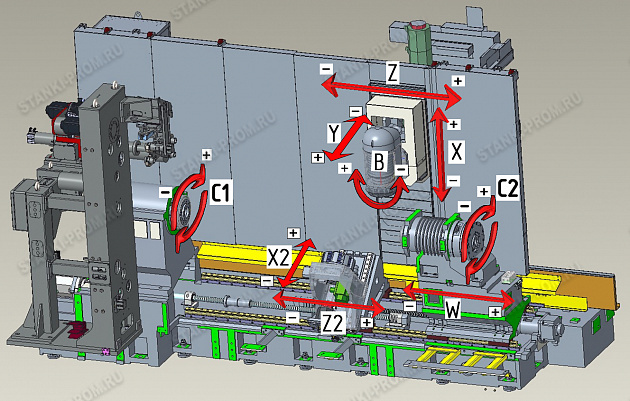

| Перемещения | ||
| Ход по оси X | мм | 615 |
| Ход по оси Y | мм | 260 (±130) |
| Ход по оси Z | мм | 1585+110 |
| Ход по оси X2 (нижняя револьверная головка) | мм | 230 |
| Ход по оси Z2 (нижняя револьверная головка) | мм | 1388 |
| Ход по оси W (нижняя револьверная головка) | мм | 1539 |
| Ось B | градус | -30~210 |
| Быстрые перемещения по оси X | м/мин | 40 |
| Быстрые перемещения по оси Z | м/мин | 40 |
| Быстрые перемещения по оси Y |
м/мин |
40 |
| Быстрые перемещения по оси X2 |
м/мин |
36 |
| Быстрые перемещения по оси Z2 |
м/мин |
32 |
| Быстрые перемещения по оси W |
м/мин |
30 |
| Система ЧПУ | ||
| Система ЧПУ | FANUC 31I | |
| Прочее | ||
| Длина | мм | 5100 |
| Ширина |
мм |
3100 |
| Высота |
мм |
3200 |
| Вес | тонна | 18 |
