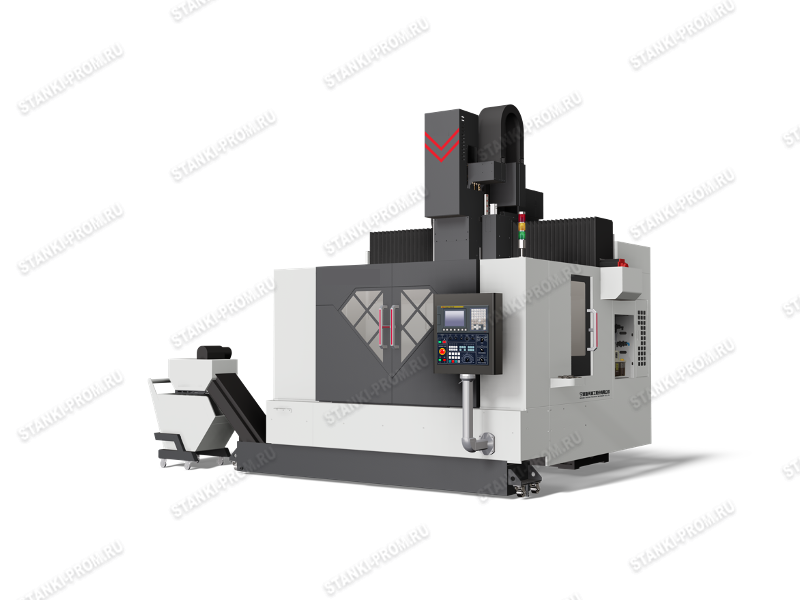

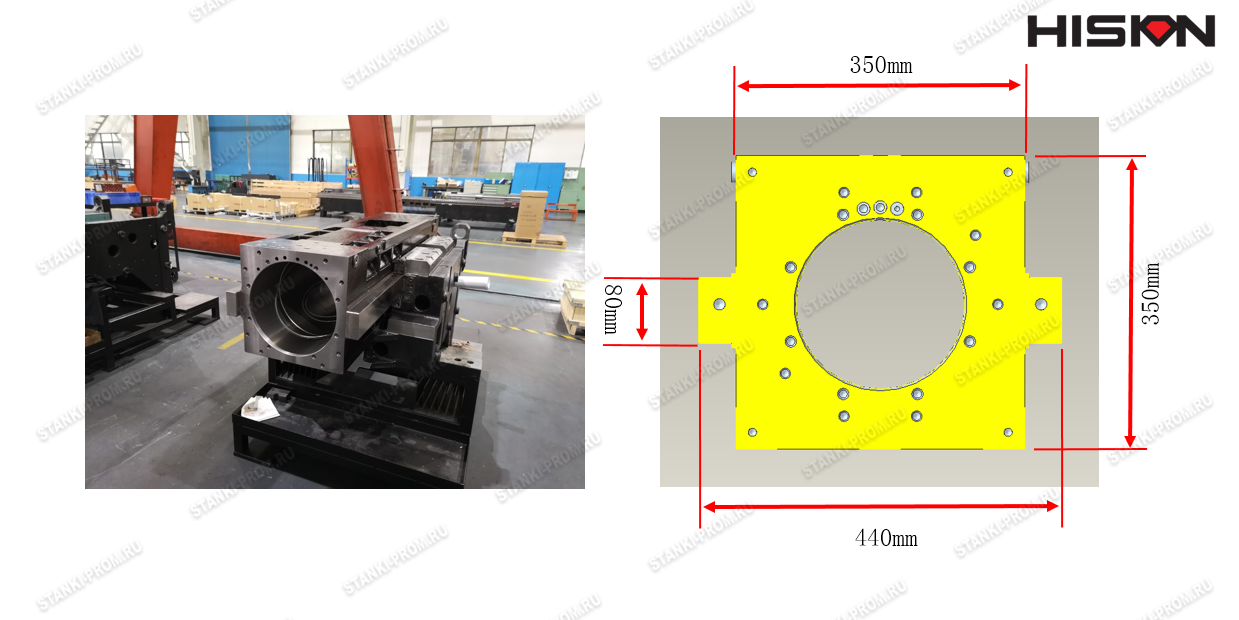

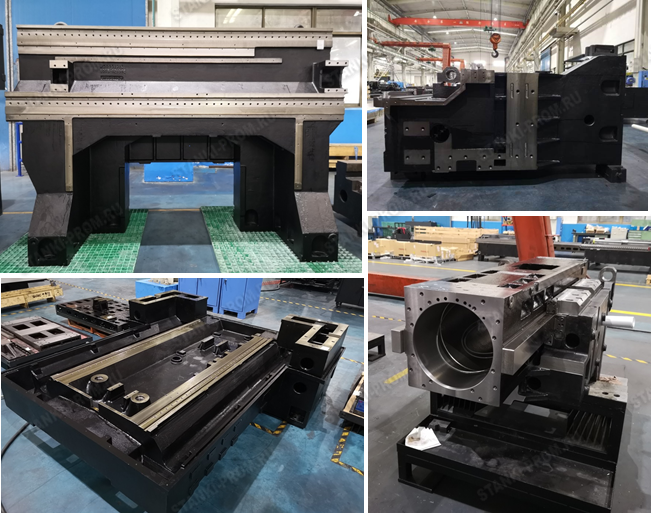

Портальная компоновка с монолитной поперечиной и колоннами. Идеальная симметрия двух каналов направляющих качения дает возможность достаточного предварительного натяга, обеспечивая повышенную жесткость направляющих линейного перемещения. Минимальный износ и долговременная точность обеспечивается отсутствием дифференциального скольжения роликов. Массивный ползун суппорта с закаленными направляющими скольжения.
Комплектация:| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Перемещение по оси X |
мм |
1300 |
| Перемещение по оси Y | мм | 700 |
| Перемещение по оси Z | мм | 700 |
| Расстояние между колоннами |
мм |
1570 |
| Расстояние от фланца шпинделя до стола | мм |
150-850 |
|
Рабочий стол |
||
|
Размер стола |
мм |
1400х700 |
|
Максимальная нагрузка на стол |
кг | 2000 |
| Размер Т-паза | мм |
18х150х5 |
| Подачи | ||
|
Быстрые перемещения по осям (X/Y/Z) |
м/мин |
24/24/15 |
|
Рабочие подачи по осям (X/Y/Z) |
м/мин |
12/12/10 |
|
Шпиндель |
||
| Тип шпинделя |
мотор-шпиндель |
|
|
Частота вращения |
об/мин |
8000 |
|

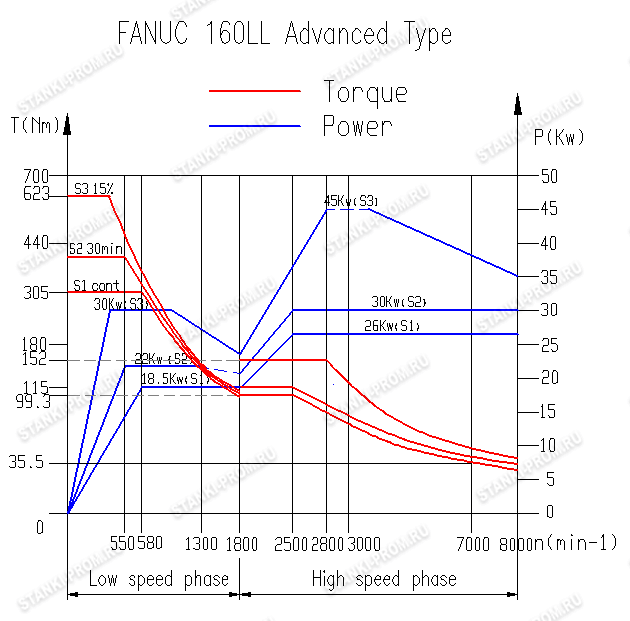

Мощность привода (постоянно/10 минут) |
кВт |
15,0/18,5 |
| Крутящий момент (постоянно/10 минут) | Нм | 305/623 |
|
Конус шпинделя |
BT50 |
|
| Инструментальный магазин |
|
|
| Количество инструментов в магазине | позиций | 24 |
|
Максимальный диаметр инструмента (пустое смежное гнездо) |
мм |
110(200) |
|
Максимальная длина инструмента |
мм |
300 |
| Максимальный вес инструмента | кг | 20 |
|
Прочее |
||
|
Система ЧПУ |
|
Fanuc 0i |
|
Вес станка |
тонна | 13,0 |
|
Габариты станка (длина х ширина х высота) |
мм |
3800 х 3600 х 4300 |
Для предоставления дополнительной информации Вы всегда можете написать нам на почту или заполнить контактную форму.
