Детальное описание

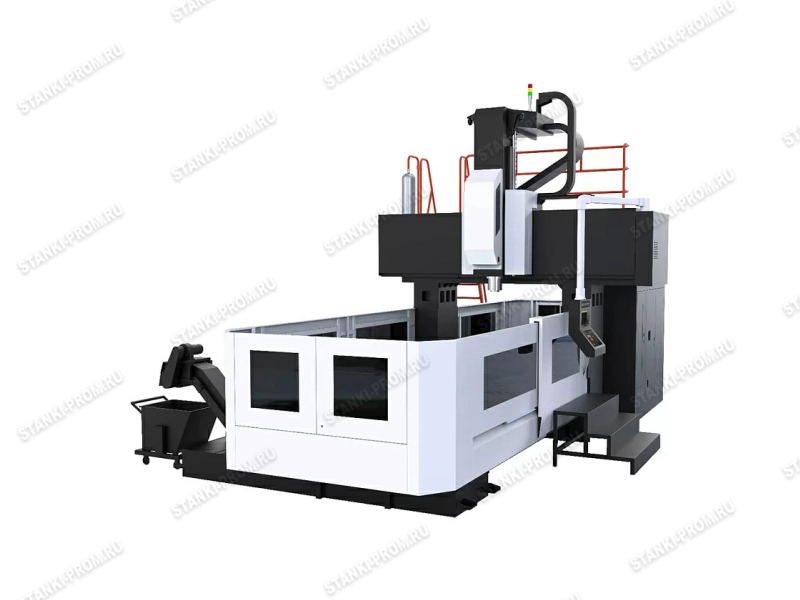

Портальный обрабатывающий центр серии GL24 - это экономичное и эффективное оборудование для комплексной обработки. Он оснащен превосходной конструкцией высокой жесткости, которая позволяет сохранять стабильность конструкции после длительной непрерывной обработки. Станина и колонна этого оборудования изготовлены из новых материалов и технологий UHPC из Германии, поэтому они обладают отличной амортизацией, низким коэффициентом теплового расширения, низкой теплопроводностью, устойчивостью к коррозии.
Особенности:
- Рабочий стол, блок скольжения, шпиндельная коробка и другие движущиеся части портального обрабатывающего центра серии GL24 оснащены передовой немецкой технологией сварки стальных пластин с высокой жесткостью. В то же время эта технология снижает вес движущихся деталей, уменьшает потенциальную энергию инерции движения и повышает скорость отклика и точность перемещения станка.
-
Трехкоординатные движущиеся части опираются на линейную роликовую направляющую с большой нагрузкой, а стопорное кольцо ролика используется для предотвращения отклонения, что позволяет добиться сбалансированного и стабильного перемещения и обеспечить точность и стабильность работы станка при длительной эксплуатации.
-
В шпиндельном блоке используется конструкция ползуна большого сечения, поддерживаемая линейной роликовой направляющей с большой нагрузкой, которая обладает высокой устойчивостью к поперечной резке шпинделя и может обеспечивать силовую резку с полным ходом по оси Z.
-
Ось Z оснащена двойными балансировочными цилиндрами для устранения несбалансированного крутящего момента, вызванного собственным весом.
Технические характеристики
|
Наименование характеристики
|
Ед.изм.
|
Значение
|
|
Рабочая зона
|
|
|
|
Расстояние между колоннами
|
мм
|
2400
|
Перемещение по оси X
|
мм
|
3000/3500/4000 (4500/5000/5500/6000)
|
|
Перемещение по оси Y
|
мм
|
2400
|
|
Перемещение по оси Z
|
мм
|
850 (1050)
|
|
Расстояние от торцевой поверхности оси X до стола
|
мм
|
200-1050 (200/1250)
|
Рабочий стол
|
|
|
Ширина стола
|
мм
|
1800
|
|
Размер Т-паза
|
мм
|
22
|
Максимальная нагрузка на стол
|
тонна
|
8/9/10 (11/12/13/14)
|
|
Подачи
|
|
|
Быстрые перемещения по осям (X/Y/Z)
|
м/мин
|
12-8/12/12
|
Рабочие подачи по осям (X/Y/Z)
|
м/мин
|
8
|
Шпиндель
|
|
|
|
Тип привода
|
|
ременной
|
Конус шпинделя
|
|
BT50
|
Частота вращения
|
об/мин
|
6000
|
Мощность привода
|
кВт
|
15/18,5 (18,5/35)
|
|
Крутящий момент
|
Нм
|
190/313 (156,9/296)
|
|
Сечение ползуна
|
мм
|
350x400
|
|
Точность
|
|
|
|
Точность позиционирования оси Х
|
мм
|
0,018/0,019/0,02 (0,022/0,023/0,024/0,027)
|
Точность позиционирования оси Y
|
мм
|
0,018
|
Точность позиционирования оси Z
|
мм
|
0,014
|
|
Повторяемость по оси X
|
мм
|
0,013/0,014/0,014 (0,016/0,017/0,018/0,019)
|
|
Повторяемость по оси Y
|
мм
|
0,012
|
Повторяемость по оси Z
|
мм
|
0,008
|
Прочее
|
|
|
|
Система ЧПУ
|
|
Fanuc/Siemens
|
Общая потребляемая мощность
|
кВА
|
30 (45)
|
Вес станка
|
тонна
|
27/30/33,5 (37/40,5/44/47,5)
|
