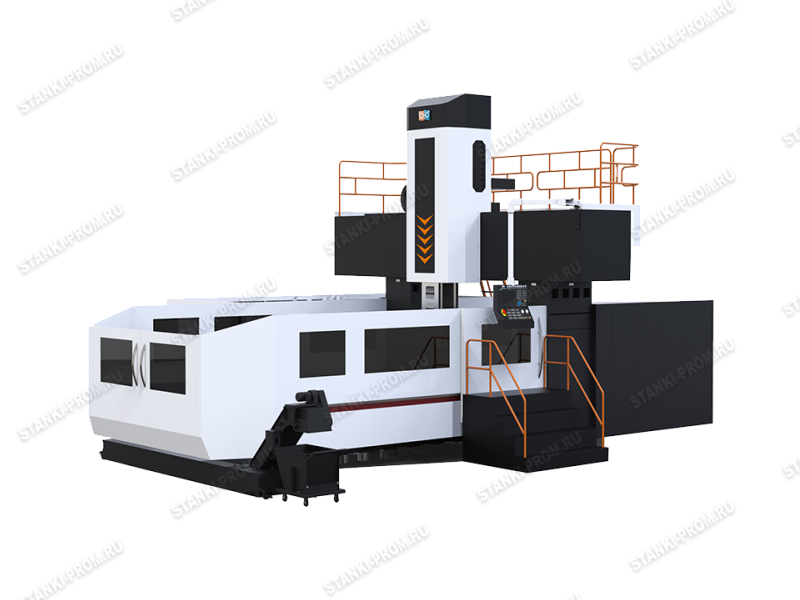

RONTEK GMC28

  5. Портальные обрабатывающие центры
НАЗАД В РАЗДЕЛ

Детальное описание

Особенности:

  • Рабочий стол станка шириной 2600 мм и грузоподъемностью до 30 т. Т-образные пазы шириной 22 мм предназначены, как для крепления заготовок посредством гидромеханических тисков, угольников, прихватов, так и для крепления съемного управляемого поворотного стола (опция)*. Рабочий стол перемещается по направляющим качения оси X. Направляющие выполнены закаленными с предварительным натягом для обеспечения нулевого зазора.
  • Надежность и долговечность обрабатывающего центра обусловлены, прежде всего, жесткостью основных несущих узлов, высокие показатели которых в данной модели так же достигаются благодаря немецкой технологии “UHPC” (ультравысокопрочный бетон), используемый для производства станины, боковых колонн и траверсы обрабатывающего центра. Применение данной технологии уменьшает термический коэффициент расширения и увеличивает виброустойчивость.
  • Данный обрабатывающий центр оснащен шпинделем с прямым приводом + редуктор. Поддерживается в радиально-упорных шариковых подшипниках класса высокой точности, что обеспечивает непрерывную работу с частотой вращения шпинделя до 6000 об/мин.
  • Высокая точность достигается благодаря системе ЧПУ, работающей с прямым приводом (соединение через муфту) сервомоторов и ШВП. Линейные направляющие качения с роликами, установлены по всем трем осям (широко расположенными параллельно друг другу для лучшей стабильности). Высокоточные линейные направляющие качения оснащены оптическими линейками Fagor/Heidenhain (Испания/Германия) по всем осям для обеспечения точности перемещений.
  • Автоматизированная система вывода стружки из рабочей зоны станка состоит из конвейеров шнекового или цепного типа. Параллельно расположенные вдоль рабочего стола, они отводят стружку к конвейеру цепного типа. Тот в свою очередь доставляет стружку в передвижной бак.
  • Кольцевой механизм подачи СОЖ, при котором обеспечивается подача охлаждающей жидкости методом полива в область резания, удаляет стружку, которая образуется при резании. Регулируемые в ручную сопла позволяют направлять СОЖ и воздух на обрабатываемую деталь из любого удобного положения.

Технические характеристики

 Наименование характеристики  Ед.изм. Значение
Рабочая зона
Расстояние между колоннами мм 2800
Перемещение по оси X
 мм
 3000/3500/4000/4500/5000/5500/6500
Перемещение по оси Y мм 3600
Перемещение по оси Z мм 1250
Расстояние от торцевой поверхности оси X до стола мм 400-1650
Рабочий стол

Ширина стола
 мм
 2600
Размер Т-паза мм 22
Максимальная нагрузка на стол
 тонна 17/18/20/22/24/26/30
Подачи
Быстрые перемещения по осям (X/Y/Z)
 м/мин 12
Рабочие подачи по осям (X/Y/Z)
 м/мин 10
Шпиндель

Тип привода   прямой привод
Конус шпинделя
   BT50
Частота вращения
 об/мин
 6000
Мощность привода
 кВт
 22/26
Крутящий момент Нм 770/910
Сечение ползуна мм 450x450
Точность
Точность позиционирования оси Х мм 0,018/0,02/0,021/0,024/0,025/0,026/0,031
Точность позиционирования оси Y
 мм 0,02
Точность позиционирования оси Z
 мм 0,014
Повторяемость по оси X мм 0,01/0,012/0,014/0,015/0,016/0,018/0,021
Повторяемость по оси Y мм 0,013
Повторяемость по оси Z
 мм 0,008
Прочее

Система ЧПУ   Fanuc/Siemens
Общая потребляемая мощность
 кВА
 50
Вес станка
 тонна 49,7/58/59/63/68/70/78
