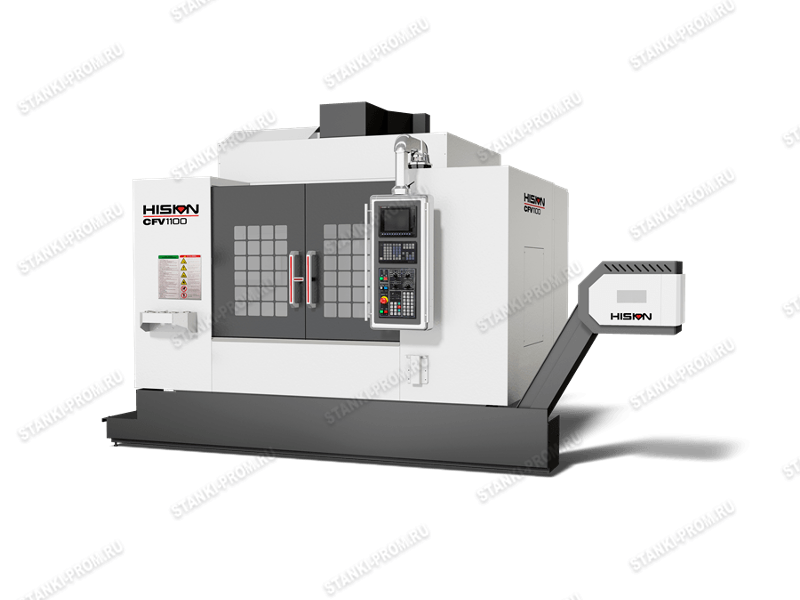

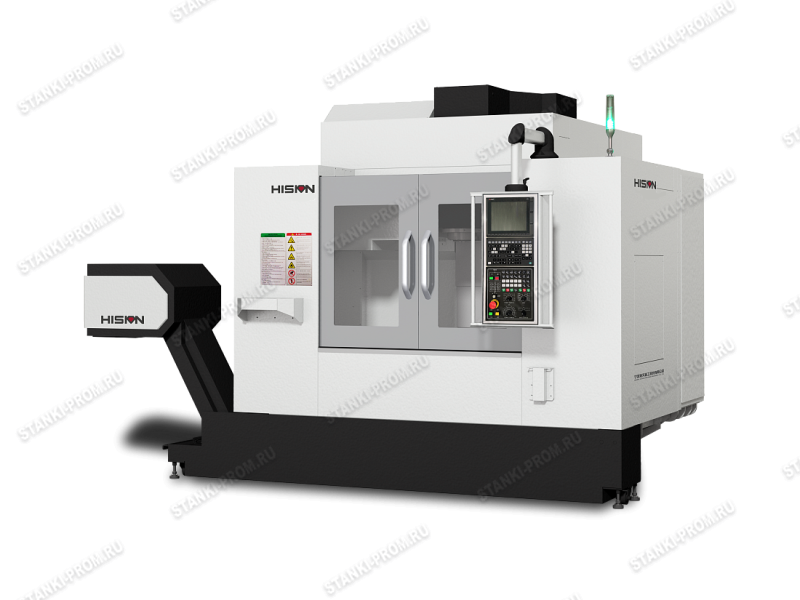

Новое поколение обрабатывающих центров данной серии производится с использованием лучших мировых технологий. Особенности: высокая эффективность, высокая точность и высокая надежность. Оснащается усовершенствованной серией электрических шпинделей и системой привода с высокой динамической характеристикой, что обеспечивает высокую скорость, точность и эффективность обработки.
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Перемещение по оси X |
мм |
1100 |
|
Перемещение по оси Y |
мм | 540 |
|
Перемещение по оси Z |
мм | 520 |
| Расстояние от фланца шпинделя до стола |
мм |
150-670 |
|
Рабочий стол |
||
|
Размер стола |
мм |
1300х550 |
|
Максимальная нагрузка на стол |
кг |
1200 |
| Размер Т-паза (число пазов x ширина x расстояние) | мм |
5х18х100 |
|

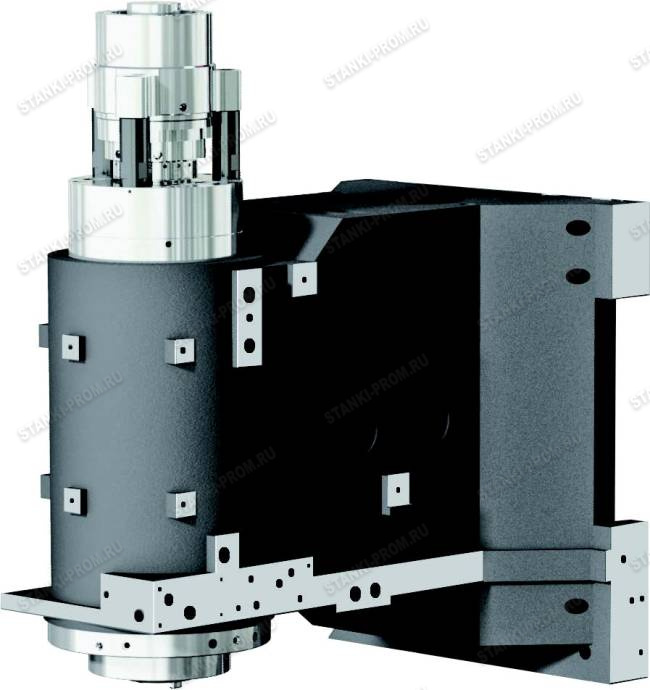

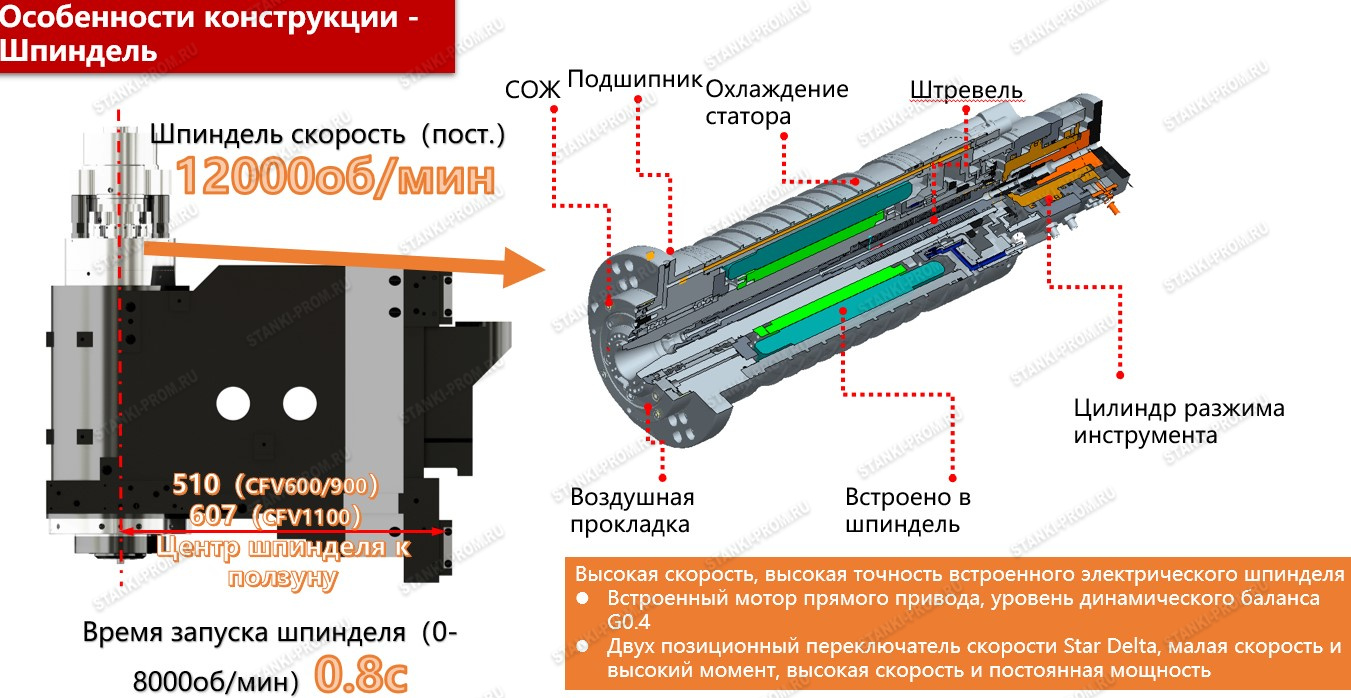

Шпиндель |
||
|
Тип привода |
прямой |
|
|
Скорость шпинделя |
об/мин |
12 000 |
|
Мощность двигателя (постоянно / 10 минут) |
кВт |
7,5/11 |
| Крутящий момент (постоянно / 10 минут) | Нм |
71,6/105 |
|
Конус шпинделя |
ISO 7:24 NO.40 (BT40) |
|
|
Штревель |
MAS-P40T-I (45°) |
|
| Скорость подач | ||
|
Быстрые перемещения по осям X/Y/Z |
м/мин |
36/36/36 |
|
Рабочие подачи по осям X/Y/Z |
м/мин |
20/20/20 |
|
Тип направляющих |
Качения |
|

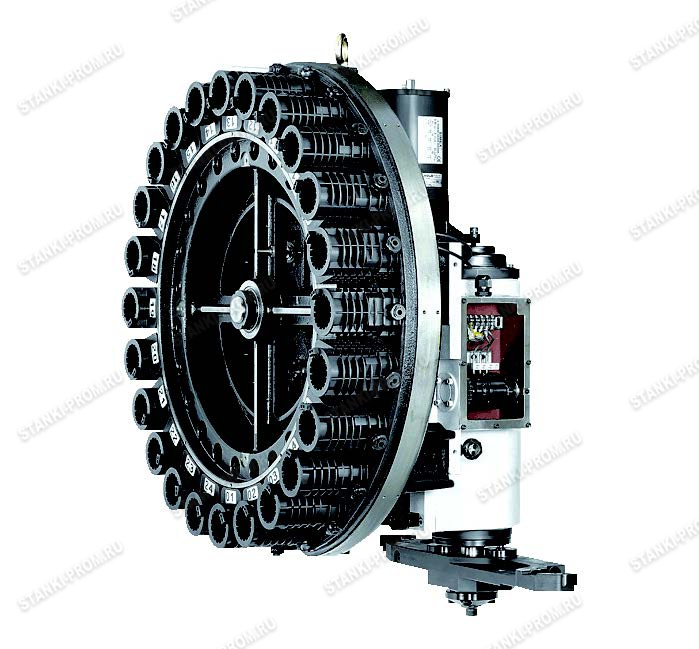

| Инструментальный магазин |
|
|
| Емкость магазина | позиций |
24 |
| Тип сменщика инструмента |
|
рука-манипулятор |
|
Максимальный диаметр инструмента (свободное смежное гнездо) |
мм |
80(125) |
|
Максимальная длина инструмента |
мм |
300 |
| Максимальный вес инструмента | кг |
7 |
| Время смены инструмента | сек |
2,5 |
|
Прочее |
||
|
Вес станка |
тонна |
7 |
|
Габариты станка (длина х ширина х высота) |
мм |
2060 х 3550 х 2700 |
| Потребляемая мощность | кВА |
25 |
Для предоставления дополнительной информации Вы всегда можете написать нам на почту или заполнить контактную форму.
