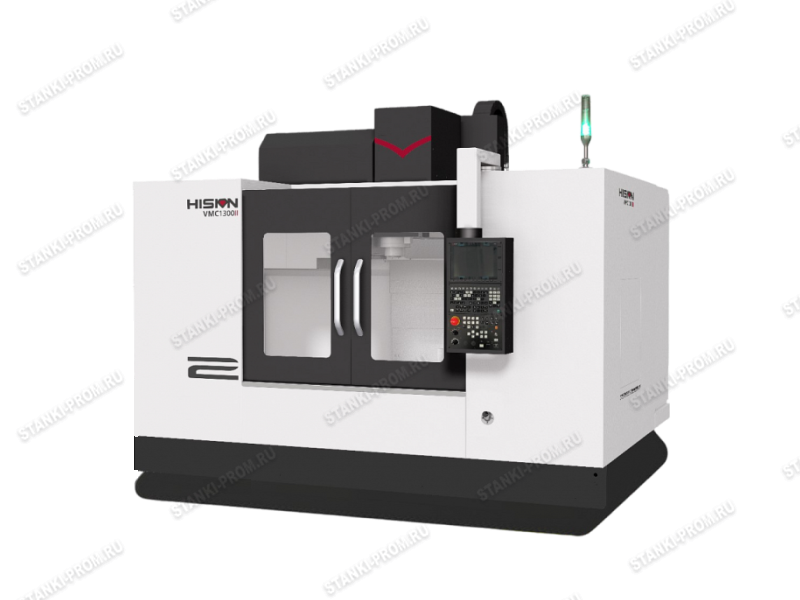

HISION VMC1300II

Детальное описание

Стандартная конфигурация:
  • Система ЧПУ: Mitsubishi M80B
  • 8 000 об/мин ременной привод
  • 24 ATC
  • Пневматическая и смазочная системы
  • Система подачи СОЖ
  • Внутренний шнековый конвейер
  • Закрытая зона обработки с верхним перекрытием
  • Воздушный пистолет
  • Стандартный набор поставки
  • 3-х цветная сигнальная лампа, освещение
Опциональная конфигурация:
  • Система ЧПУ: FANUC 0i
  • Система ЧПУ: MITSUBISHI M80A
  • Кондиционер шкафа управления
  • Охладитель шпинделя
  • Автоматическая дверь
  • Защитная дверь АТС
  • Поворотный стол с ЧПУ (4й)
  • Датчик зондирования детали (2D)
  • Устройство обмера инструмента
  • Пистолет СОЖ
  • Охлаждение через шпиндель (2-6 МПа)
  • Струйное охлаждение шпинделя
  • Маслоотделитель
  • Масляный сепаратор
  • Внешний конвейер сбора стружки и тележка
  • Внешний гребной конвейер сбора стружки и тележка
  • 10 000 об/мин ременной привод
  • 12 000 об/мин. прямой привод

Технические характеристики

 Наименование характеристики  Ед.изм. Значение
Рабочая зона

Ход по оси X
мм
1300
Ход по оси Y мм 650
Ход по оси Z мм 650
Расстояние от торца до поворотного стола мм
150-650

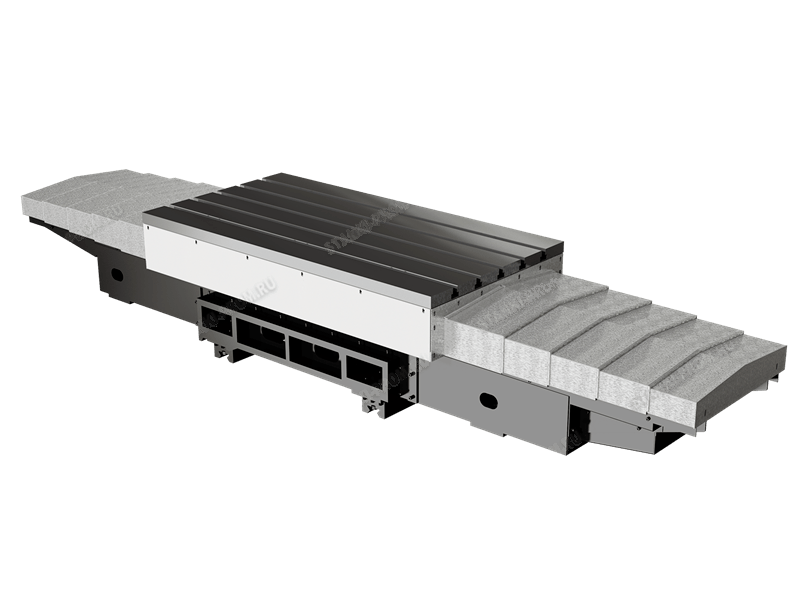

Рабочий стол

Размер стола
мм
1500х650
Нагрузка на стол
тонна 1,2
T слот мм 5х18х125
Подачи
Скорость быстрых перемещений по (X/Y/Z)
м/мин 30/30/20
Скорость резания по осям (X/Y/Z)
м/мин 12/12/10
Шпиндель

Скорость вращения
об/мин
8 000
Мощность привода
кВт
7,5/11,0
Крутящий момент Нм 71,6/105
Конус шпинделя
  BT40
Штревель
  P40T-I-MAS403
Инструментальный магазин
Емкость магазина Т 24
Тип магазина инструментов   Arm type
Максимальный диаметр инструмента (смежное гнездо)
мм 78(150)
Максимальная длина инструмента
мм 300
Максимальный вес инструмента кг 7
Время смены инструмента сек 2,5
Прочее

Суммарная электрическая мощность
кВА
30
Вес станка
тонна 9,0
Габариты станка (длина х ширина х высота)
мм
3350 х 3700 х 2950
