Токарные станки (1100/1600/2090 мм)

  5. Сверхмощные токарные станки
НАЗАД В РАЗДЕЛ

Детальное описание

Особенности:

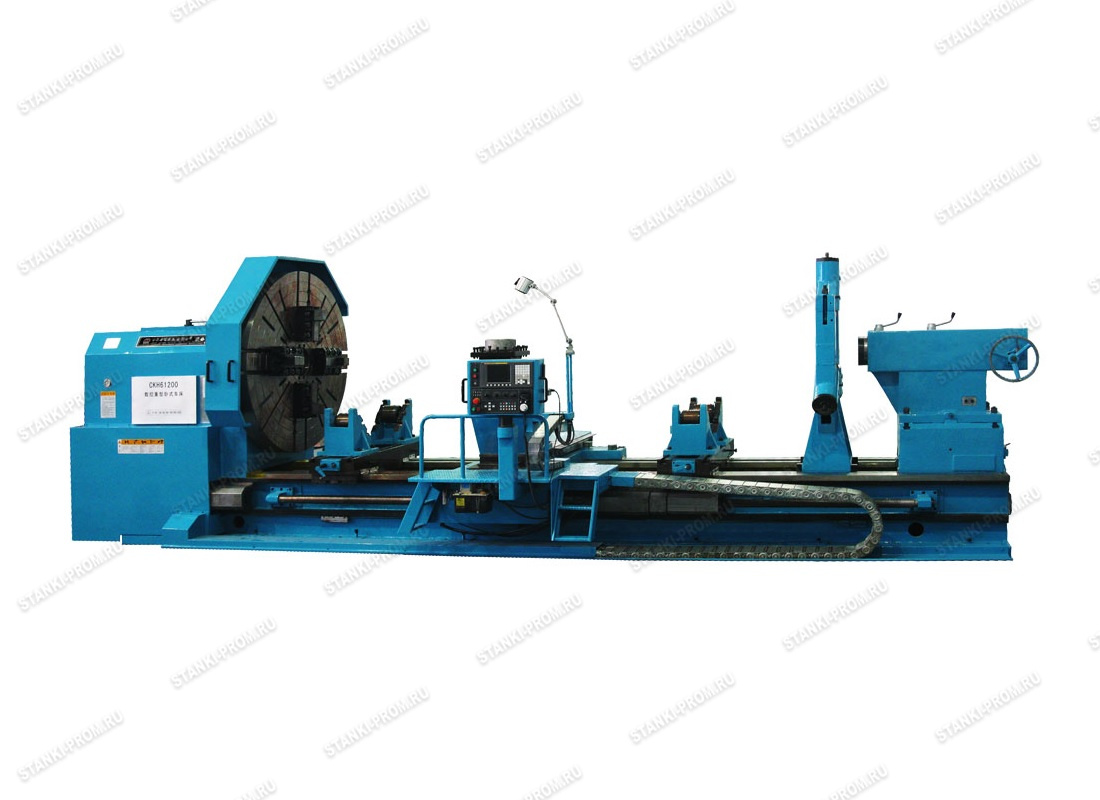

Ширина станины 1100 мм
  • Максимальная заготовка для токарного станка 16/20 тонн.
  • Токарный станок оснащен прямоугольными направляющими 1100 мм.

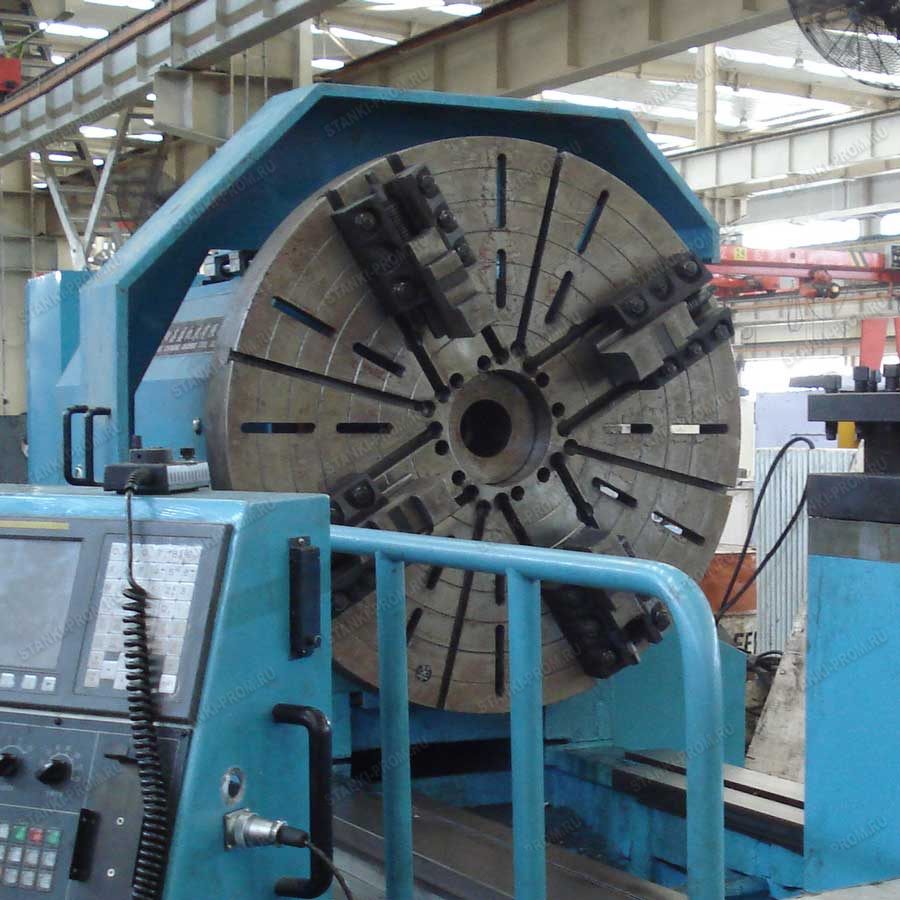

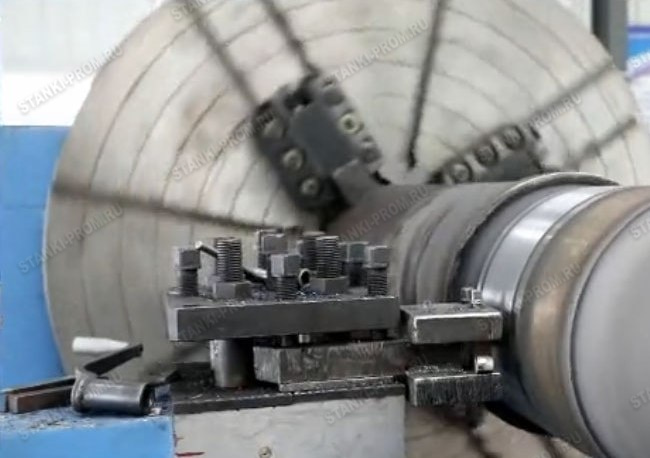

  • Патрон представляет собой патрон серии K78 с диаметрами 1250 / 1400 / 1600 / 2000 мм, изготовленный компанией Hohhot, лучшим и самым известным производителем патронов в Китае.
  • Моторизованная поворотная задняя бабка.
  • Точность всех токарных станков измеряется и компенсируется лазерным интерферометром RENISHAW, что обеспечивает превосходную точность позиционирования и точность повторного позиционирования.

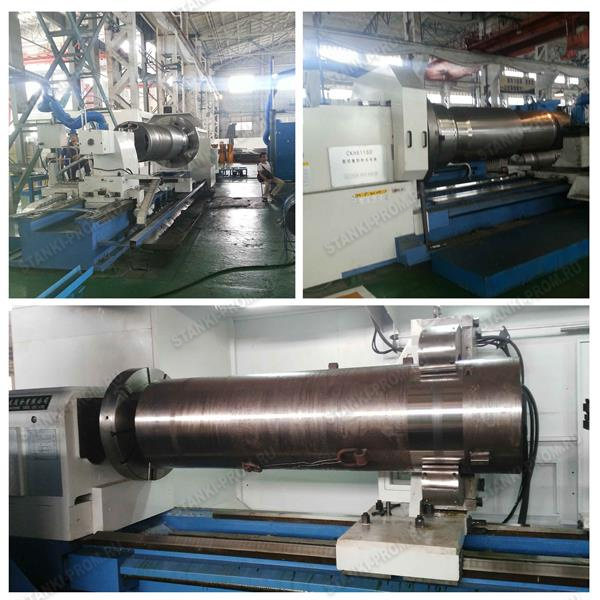

Ширина станины 1600 мм
  • Максимальная заготовка для токарного станка 32/40 тонн.
  • Токарный станок оснащен 3 прямоугольными направляющими 1600 мм.
  • В нижней части станины токарного станка есть выходы для стружки, стружка падает в контейнер для стружки в основании, что облегчает удаление стружки.

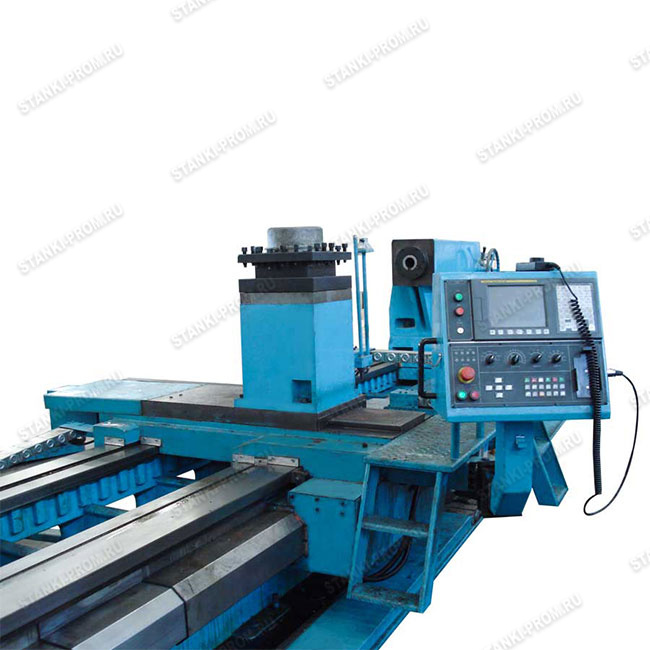

  • Подача по оси X использует планетарный редуктор Wittenstein Alpha из Германии.
  • Подача по оси Z использует прецизионную шестерню и зубчатую рейку Atlanta из Германии.
  • Бесступенчатая регулировка скорости во всем диапазоне скоростей вращения шпинделя.
  • Мощный двигатель постоянного тока мощностью 75 кВт от Shanghai Nanyang, лучшего производителя двигателей постоянного тока в Китае.
  • Дисковая пружина установлена ​​на задней части шпинделя моторизованной поворотной задней бабки, чтобы предотвратить повреждение механизма из-за теплового расширения заготовки.

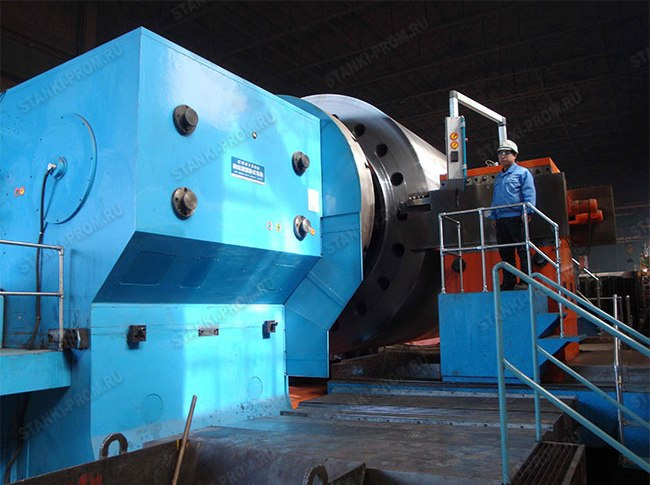

Ширина станины 2090 мм
  • Максимальная заготовка для токарного станка 63/80 тонн.
  • Токарный станок оснащен 3 прямоугольными направляющими 2090 мм.
  • Подшипники шпинделя класса SP.
  • На патроне установлены силовые зажимные винты производства JAKOB ANTRIEBSTECHNIK из Германии.
  • Бесступенчатая регулировка скорости во всем диапазоне скоростей вращения шпинделя.
  • Мощный двигатель постоянного тока мощностью 144 кВт от Shanghai Nanyang, лучшего производителя двигателей постоянного тока в Китае.
  • Тарельчатая пружина установлена ​​на задней части моторизованной поворотной задней бабки с подшипником класса SP для предотвращения повреждения механизма из-за теплового расширения заготовки.

Технические характеристики

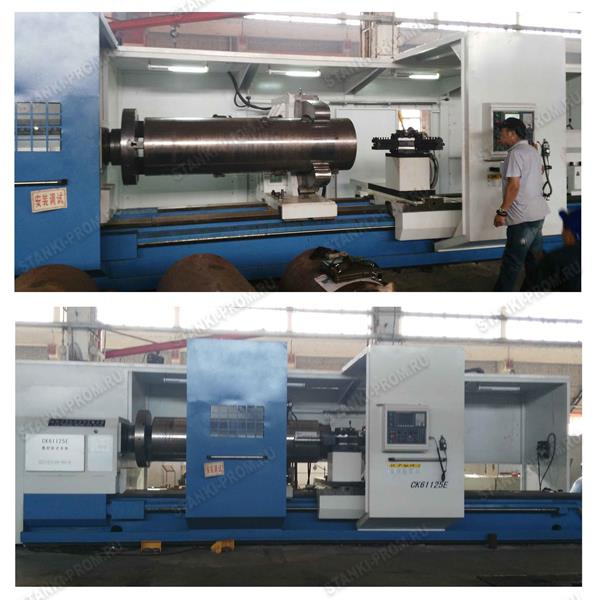

Ширина станины 1100 мм
Наименование характеристики \ Модель Ед.изм. CKH61125 CKH61160 CKH61200 CKHJ61125 CKHJ61160 CKHJ61200
Рабочий диапазон Наибольший диаметр обработки над станиной
 мм 1250 1600 2000 1250 1600 2000
Наибольший диаметр обработки над суппортом
 мм 900 1250 1600 900 1250 1600
Наибольшая длина заготовки
 мм 5000/8000/12000 5000/8000/12000 5000/8000/12000 5000/8000/12000 5000/8000/12000 5000/8000/12000
Наибольшая длина точения
 мм 4800/7800/11800 4800/7800/11800 4800/7800/11800 4800/7800/11800 4800/7800/11800 4800/7800/11800
Ширина станины
 мм 1100 1100 1100 1100 1100 1100
Конструкция направляющих - 2 прямоугольные направляющие 2 прямоугольные направляющие
 2 прямоугольные направляющие
 2 прямоугольные направляющие
 2 прямоугольные направляющие
 2 прямоугольные направляющие
Максимальный вес заготовки, устанавливаемой в центрах
 тонна 16 16 16 16 16 16
Шпиндель Торец шпинделя - A2-15 A2-15 A2-15 A2-15 A2-15 A2-15
Конусность центра шпинделя ° 75 75 75 75 75 75
Диаметр отверстия в шпинделе
 мм 100 100 100 100 100 100
Диапазон оборотов шпинделя об/мин 3-320 (бесступенчатый в 4 гидравлических передачах) 3-320 (бесступенчатый в 4 гидравлических передачах) 3-320 (бесступенчатый в 4 гидравлических передачах) Вперед:3.15-315(21
передача); Назад 3.5-291(12 передач) 		Вперед:3.15-315(21
передача); Назад 3.5-291(12 передач) 		Вперед:3.15-315(21
передача); Назад 3.5-291(12 передач)
Зажимной патрон мм 1250 4-х кулачковый 1400 4-х кулачковый 1600 4-х кулачковый 1250 4-х кулачковый 1400 м 1600 4-х кулачковый
Резцедержатель Сечение хвостовика инструмента мм 50*50 50*50 50*50 50*50 50*50 50*50
Тип резцедержателя - V4 V4 V4 V4 V4 V4
Задняя бабка Диаметр пиноли задней бабки
 мм 260 260 260 260 260 260
Конус пиноли - Metric 80 Metric 80 Metric 80 Metric 80 Metric 80 Metric 80
Максимальный ход пиноли задней бабки мм 300 300 300 300 300 300
Энергосистема Мощность главного привода
 кВт 30 30 30 30 30 30
Модель главного привода - FANUC α30/6000i FANUC α30/6000i FANUC α30/6000i Y200L-4-B3 Y200L-4-B3 Y200L-4-B3
Обороты главного привода об/мин 115/2300 115/2300 115/2300 1470 1470 1470
Прочие
 Система ЧПУ - FANUC 0i-TF (1) FANUC 0i-TF (1) FANUC 0i-TF (1) FANUC 0i-TF (1) FANUC 0i-TF (1) FANUC 0i-TF (1)
Ширина*Высота мм 3200*2220 3200*2750 3200*2950 3200*2220 3200*2750 3200*2950
Длина мм 8400/11400/15400 8400/11400/15400 8400/11400/15400 8400/11400/15400 8400/11400/15400 8400/11400/15400
Вес, нетто кг 26000/32600/41400 29500/36100/44900 33500/40100/48900 26000/32600/41400 29500/36100/44900 33500/40100/48900
Примечание: диаметр обработки над станиной/расстояние между центрами (3000 мм-20000 мм) можно изменить по индивидуальному заказу.

Ширина станины 1600 мм

Наименование характеристики \ Модель
 Ед.изм. CK61160 CK61200 CK61250
Рабочий диапазон
 Наибольший диаметр обработки над станиной
 мм 1600 2000 2500
Наибольший диаметр обработки над суппортом
 мм 1250 1600 2000
Наибольшая длина заготовки
 мм 5000/8000/12000 5000/8000/12000 5000/8000/12000
Ширина станины
 мм 1600 1600 1600
Конструкция направляющих
 - 3 прямоугольных направляющих
 3 прямоугольных направляющих
 3 прямоугольных направляющих
Максимальный крутящий момент планшайбы кН*м 80 80 80
Максимальный вес заготовки, устанавливаемой в центрах
 тонна 32 32 32
Шпиндель Коническое отверстие шпинделя - 75°; 120 75°; 120 75°; 120
Регулирование скорости вращения шпинделя - Бесступенчатое Бесступенчатое
 Бесступенчатое
Диапазон оборотов шпинделя     об/мин 0.8-160 0.8-160 0.8-160
Диаметр лицевой панели мм 1600/1800 1600/1800 1600/1800
Зажимной патрон
 мм 1600 мм 4-х кулачковый 1800 мм м 2000 мм 4-х кулачковый
Резцедержатель Сечение хвостовика инструмента
 мм 70*70 70*70 70*70
Размер резцедержателя мм 440*440 440*440 440*440
Тип резцедержателя
 - V4 V4 V4
Максимальное усилие резания кН 80 80 80
Общая сила резания кг 16000 16000 16000
Задняя бабка Диаметр пиноли задней бабки
 мм 300 300 300
Конус пиноли - 100 конус 1:7 100 конус 1:7 100 конус 1:7
Максимальный ход пиноли задней бабки
 мм 300 300 300
Энергосистема
 Мощность главного привода
 кВт 75 75 75
Тип двигателя шпинделя - Двигатель постоянного тока Двигатель постоянного тока
 Двигатель постоянного тока
Обороты главного привода
 об/мин 400-1200 400-1200 400-1200
Прочие Система ЧПУ
 - FANUC 0i-TF(1) FANUC 0i-TF(1) FANUC 0i-TF(1)
Ширина*Высота
 мм 2280*3500 2280*3500 2280*3500
Длина мм 10600/13600/176000 10600/13600/176000 10600/13600/176000
Примечание: диаметр обработки над станиной/расстояние между центрами (4000 мм-20000 мм) можно изменить по индивидуальному заказу.

Ширина станины 2090 мм

Наименование характеристики \ Модель
 Ед.изм. CK61250(63T)
Рабочий диапазон
 Наибольший диаметр обработки над станиной
 мм 2500
Наибольший диаметр обработки над суппортом
 мм 2200
Наибольшая длина заготовки
 мм 5000/8000/12000
Ширина станины
 мм 2090
Конструкция направляющих
 - 3 прямоугольных направляющих
Максимальный крутящий момент планшайбы
 кН*м 120
Максимальный вес заготовки, устанавливаемой в центрах
 тонна 63
Шпиндель
 Коническое отверстие шпинделя
 - 75° 196.869
Регулирование скорости вращения шпинделя
 - Бесступенчатое
Диапазон оборотов шпинделя
 об/мин 0.5-125
Диаметр лицевой панели
 мм 2200
Зажимной патрон
 мм 2500  4-х кулачковый
Резцедержатель
 Сечение хвостовика инструмента
 мм 80*80
Перемещение по оси Х (поперечное) мм 1000
Ускоренное перемещение по оси X
 мм/мин 3000
Перемещение по оси Z (продольное) мм 5000-18000
Ускоренное перемещение по оси Z
 мм/мин 6000
Максимальный ход инструментальной пластины мм 300
Максимальное усилие резания одиночной револьверной головки кН 120
Максимальное усилие резания
 кН 200
Задняя бабка Диаметр пиноли задней бабки
 мм 560
Конус пиноли - 75° 160 (конус 1:4)
Максимальный ход пиноли задней бабки
 мм 200
Энергосистема Мощность главного привода
 кВт 144
Тип двигателя шпинделя
 - Двигатель постоянного тока
Обороты главного привода
 об/мин 540-1900
Прочие Система ЧПУ - FANUC 0i-TF(1)
Ширина*Высота
 мм 4000*3800
Длина мм 12000/15000/19000
Примечание: диаметр обработки над станиной/расстояние между центрами (5000 мм-20000 мм) можно изменить по индивидуальному заказу.
