Детальное описание

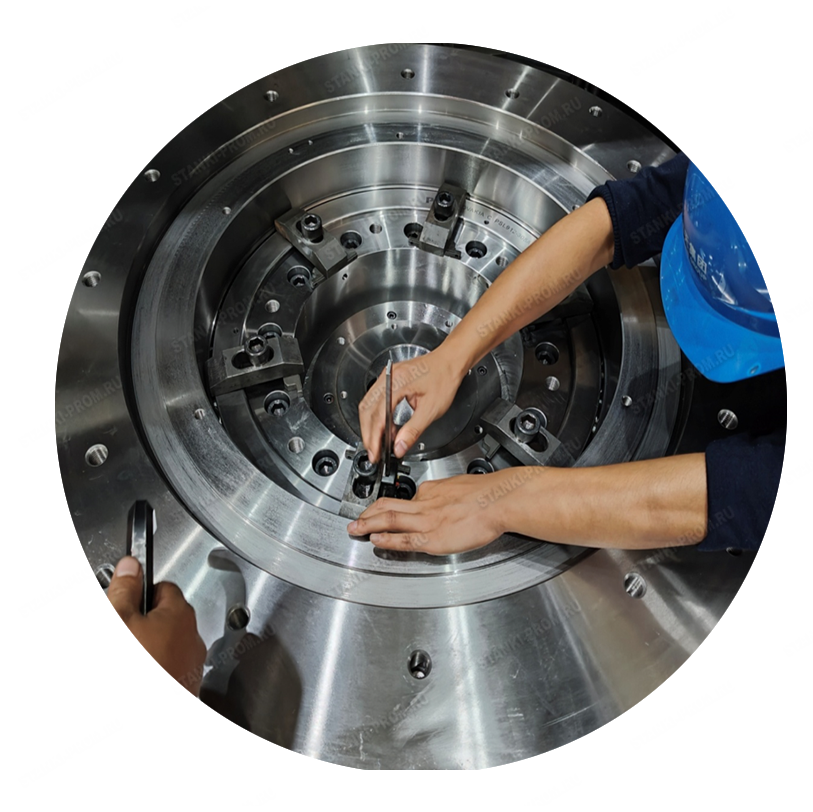

Конструкция стола
- Упорно-радиальный подшипник с коническим кольцом и поперечными роликами. Тефлоновый фиксатор подшипника обеспечивает минимальную инерцию и дает возможность работать при низком крутящем моменте.
-
Низкорасположенный центр тяжести, обеспечивает малую центробежную силу
-
Равномерное распределение тепла обеспечивает длительный срок службы и уменьшает износ оборудования
-
Ручное шабрение

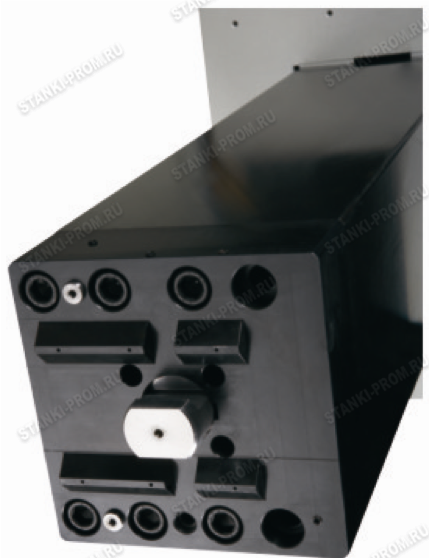

Суппорт
- Суппорт с направляющими скольжения, большого сечения обеспечивающий жесткость кручения. В приводе по оси Z используется зубчатая передача, обеспечивающая плавную работу и высокую жесткость конструкции.

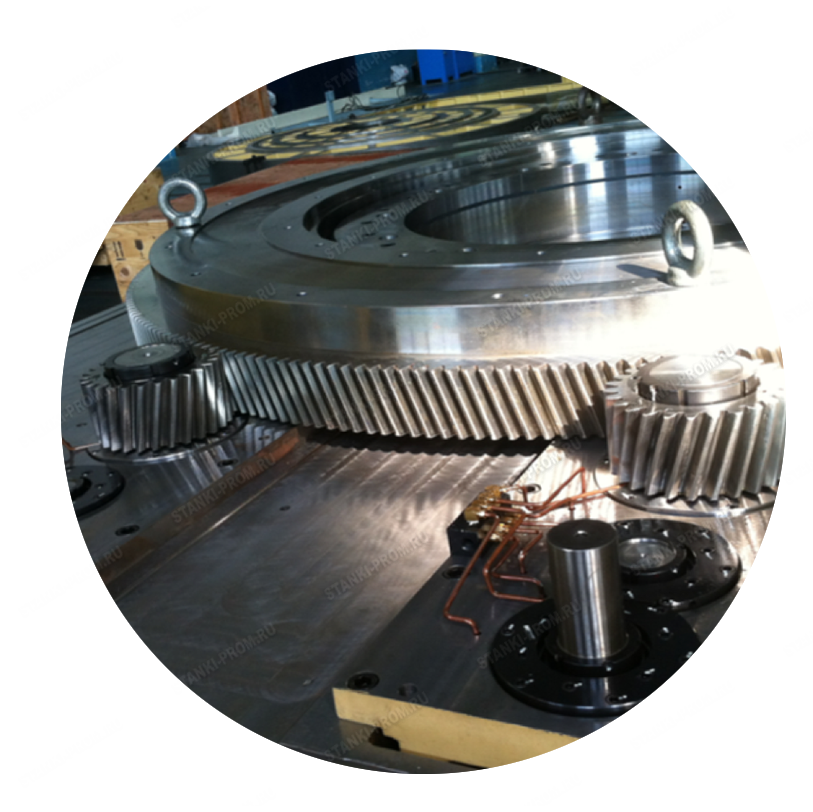

Главный привод
- Механизм привода рабочего стола высокой жесткости обеспечивает обработку в тяжелых условиях черновой обработки с сохранением высокого крутящего момента.
-
В основном приводе используются зубчатые ремни Continental ContiTech Silentsync со спиральным смещением зубьев, которые обеспечивают плавную работу, низкий уровень шума и длительный срок службы.
Технические характеристики
|
Наименование характеристики
|
Ед.изм.
|
Значение
|
|
Рабочая зона
|
|
|
Максимальный диаметр вращения
|
мм
|
2000
|
|
Максимальный диаметр обработки
|
мм
|
2000
|
|
Максимальная высота обработки
|
мм
|
1200/1800
|
Перемещения
|
|
|
Ход по оси X
|
мм
|
-100/+1150
|
Ход по оси Y
|
мм
|
1000
|
|
Ход траверсы (ось W)
|
мм
|
800/1200
|
|
Быстрые перемещения по осям X/Z
|
м/мин
|
10/10
|
|
Максимальная подача
|
мм/мин
|
1-2000
|
Стол
|
|
|
Диаметр стола
|
мм
|
1600
|
Нагрузка на стол
|
кг
|
8000
|
|
Шпиндель
|
|
|
|
Тип привода
|
|
редуктор
|
|
Частота вращения
|
об/мин
|
250
|
|
Мощность шпинделя
|
кВт
|
37/45
|
|
Крутящий момент
|
Нм
|
19487
|
Инструментальный магазин
|
|
|
Емкость инструментального магазина
|
шт
|
12
|
Максимальная длина инструмента
|
мм
|
400
|
Максимальный вес инструмента
|
кг
|
50
|
Прочее
|
|
|
|
Система ЧПУ
|
|
FANUC 0I
|
Габариты станка (ДхШхВ)
|
мм
|
6300 х 4750 х 5500
|
Вес станка
|
тонна
|
40
|
Стандартная конфигурация:
- Система ЧПУ Fanuc
-
Редуктор с регулировкой скорости
-
Четырехкулачковый ручной патрон
-
Инструментальный магазин 12 позиций
-
Теплообменник электрошкафа
-
Масляное охлаждение шпинделя
-
Кабинетное ограждение рабочей зоны
-
Система автоматической смазки
-
Пневматическая система
-
Трехцветная сигнальная лампа
-
Конвейер для стружки с тележкой
Дополнительное оснащение:
- Система ЧПУ Siemens
-
Система измерения инструмента
-
Оптические линейки
-
Автоматический гидравлический патрон
-
Подача СОЖ через инструмент
-
Кондиционер электрошкафа
-
Маслоотделитель
Полный список опций по запросу
