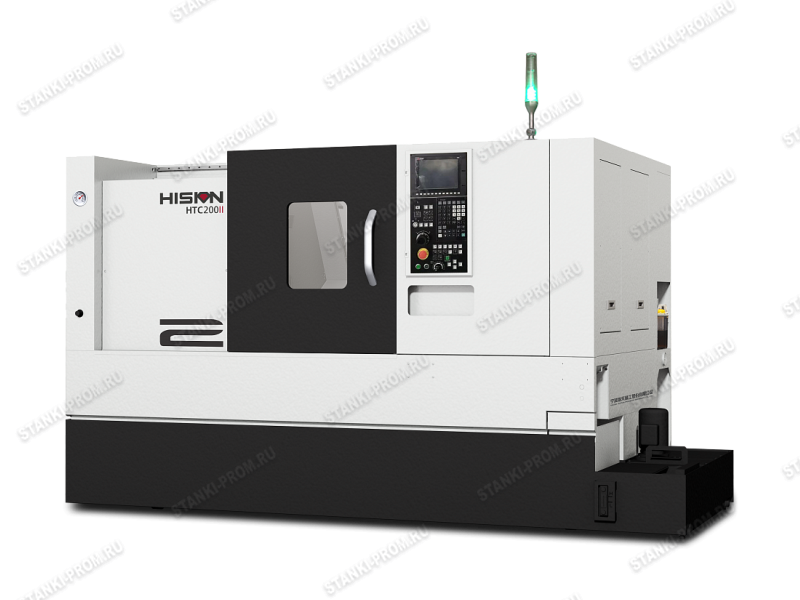

HISION HTC200IIMCx560

Детальное описание

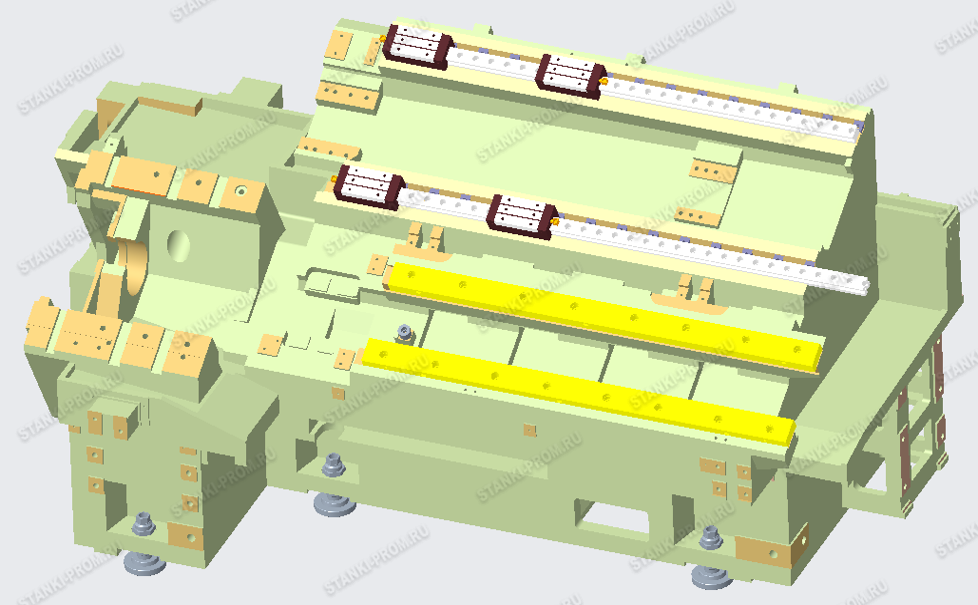

СТАНИНА
  • Цельнолитая станина высокой жесткости
  • Линейные направляющие качения
  • Ширина между направляющих А 370 мм
  • Ширина между направляющих В 140 мм
ШВП
  • Диаметр ШВП по оси X: Ø32/P8 мм
  • Макс. динамическая нагрузка: 1 900 кН
  • Диаметр ШВП по оси Z: Ø32/P10 мм
  • Макс. динамическая нагрузка: 2 550 кН
  • Класс точности ШВП: C3

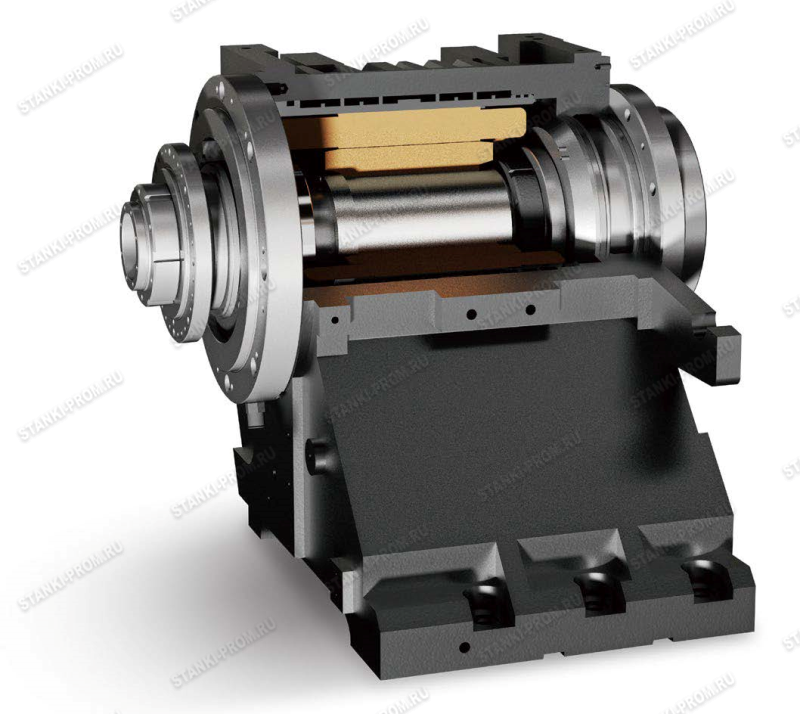

ШПИНДЕЛЬ
Обрабатывающий центр в базовой комплектации оснащен мотор-шпинделем собственного производства HISION.
Преимущества:
  • высокий крутящий момент на больших оборотах;
  • постоянная стабильность на высоких оборотах;
  • более точные значения круглости и цилиндричности поверхности;
  • быстрое ускорение и торможение.

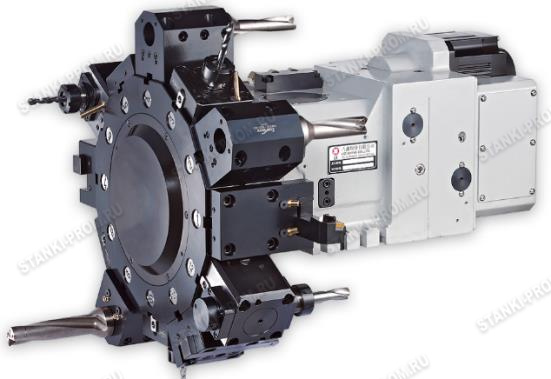

РЕВОЛЬВЕРНАЯ ГОЛОВКА с приводным инструментом
  • Силовая ось приводится в движение двигателем шпинделя с высоким крутящим моментом
  • Быстрая смена инструмента
  • Повторяемость: 0,003 мм
Стандартная конфигурация:
  • Система ЧПУ: FANUC 0i-TF
  • Гидравлическая и смазочная система: стандарт
  • Система охлаждения: стандарт
  • Цельный защитный корпус
  • Серво-револьверная голова
  • Непроходной гидравлический патрон
  • Резцедержатели
  • Гидравлическая задняя бабка с вращающейся пинолью: опциональная
  • Гидравлическая задняя бабка с вращающимся центром: опциональная
  • Внешний конвейер стружки (задний)
  • Стандартные принадлежности
  • Мягкая упаковка
  • Инсталляция на фундамент
  • Основные инструменты обслуживания
  • Мягкие кулачки
  • 3-х цветная сигнальная лампа, рабочее освещение
  • Ножные педали
  • Тележка
Опциональная конфигурация:
  • Полый патрон
  • Твердые кулачки
  • Система ЧПУ: Fanuc 0i-TF
  • Серво-задняя бабка с вращающейся пинолью
  • Серво-задняя бабка с вращающимся центром
  • Механическая револьверная голова
  • Кондиционер электрошкафа
  • Пистолет СОЖ
  • Воздушный пистолет
  • Автоматическая дверь
  • Автоматический люк
  • Зондирование инстр.
  • Податчик прутка
  • Продув шпинделя
  • Охлаждение через инструмент (1-7 МПa)
  • Уловитель масляного тумана
  • Маслоотделитель
  • Стабилизатор напряжения
  • Внешний ленточный конвейер стружки

Технические характеристики

 Наименование характеристики  Ед.изм. Значение
Рабочая зона
Максимальный диаметр обработки над станиной
мм
620
Максимальный диаметр обработки над суппортом мм 410
Максимальный диаметр точения мм 330
Максимальная длина точения мм
530
Расстояние от центра шпинделя до уровня пола
мм
1030
Перемещения по осям и точность
Перемещение по оси X мм 230
Перемещение по оси Z
мм 580
Быстрые подачи по X/Z м/мин 24/30
Мощность сервомоторов по осям X/Z
кВт 1,8/2,5
Точность позиционирования X/Z
мм 0,008/0,01
Повторяемость X/Z
мм 0,005/0,005
Шпиндель

Максимальная скорость шпинделя
об/мин
4000
Мощность двигателя (продолжит-но/не более 30 мин.)
кВт 11/15
Крутящий момент шпинделя Нм 157/208
Конус шпинделя
A2-6
Сквозное отверстие
мм
50
Диаметр подшипника шпинделя
мм 120
Размер патрона
дюйм 10(опция 12)
Револьверная головка с приводным инструментом

Тип револьверной головки
  сервоприводная
Количество инструмента/приводного шт 12/12
Тип крепления инструмента   BMT65
Сечение хвостовика инструмента
мм
25х25
Диаметр расточной оправки
мм
40
Скорость вращения приводного инструмента
об/мин 4500
Мощность двигателя приводного инструмента
кВт 3,7/5,5
Время индексации инструмента сек  0,2
Задняя бабка
Перемещение задней бабки
мм 580
Перемещение пиноли мм 122
Диаметр пиноли
мм 100
Дополнительная информация

Бак СОЖ литр 240
Общая потребляемая мощность
кВА
35,0
Система ЧПУ   Fanuc 0i-TF
Габариты станка (длина х ширина х высота) (без конвейра)
мм
3097 х 1850 х 1795
Вес станка тонна 4,8
