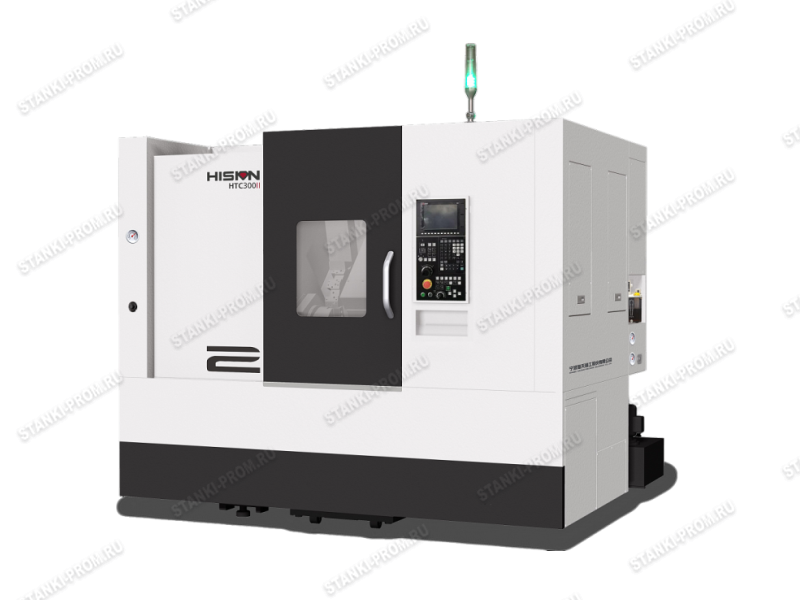

СТАНОК С ПРИВОДНЫМ ИНСТРУМЕНТОМ

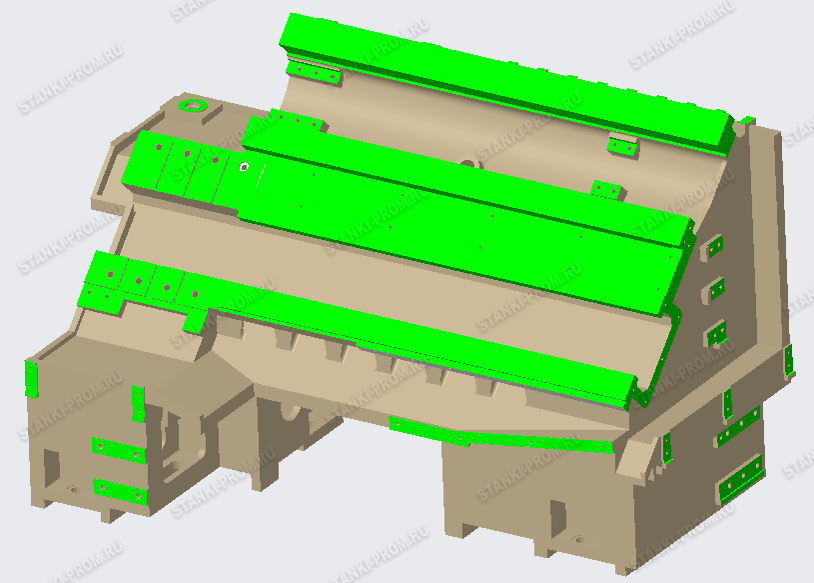

Токарные станки нового поколения серии HTC II от HISION имеют цельнолитую станину, усиленную оптимально расположенными ребрами жесткости. Такая конструкция минимизирует вибрации, механические и тепловые деформации, а также станина имеет хорошую термическую стабильность, что гарантирует долговременное сохранение точности.
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Максимальный диаметр устанавливаемый над станиной |
мм |
620 |
| Максимальный диаметр устанавливаемый над суппортом | мм | 420 |
| Максимальный диаметр точения | мм | 520 |
| Максимальная длина точения |
мм |
550 |
|

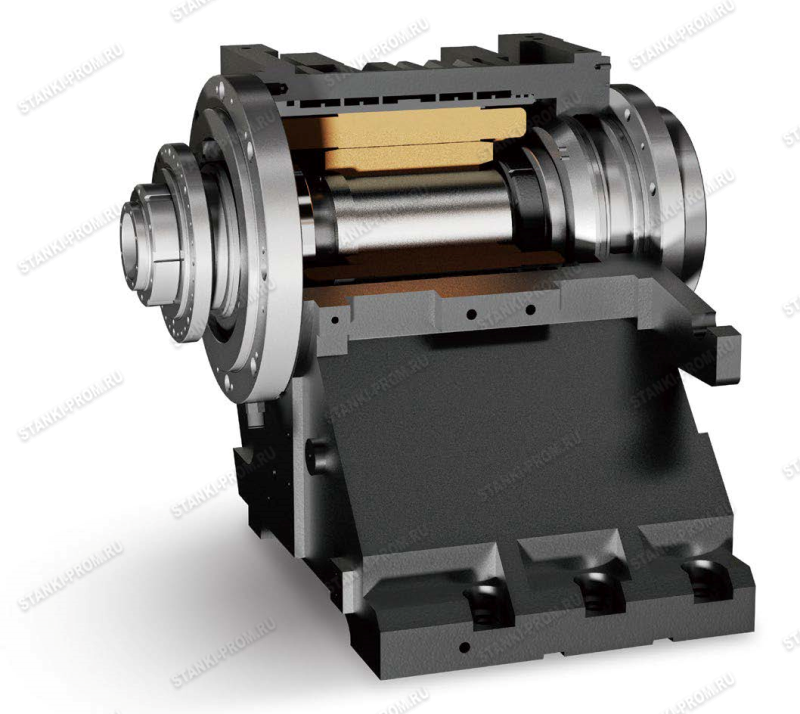

Шпиндель |
||
| Тип привода |
мотор-шпиндель |
|
|
Максимальная скорость шпинделя |
об/мин |
3 500 |
|
Мощность шпинделя (продолжит-но/не более 30 мин.) |
кВт |
15/18,5 |
| Момент шпинделя | Нм |
251/305 |
| Конус шпинделя |
|
A2-8 |
|
Максимальный диаметр прутка |
мм |
65 |
|

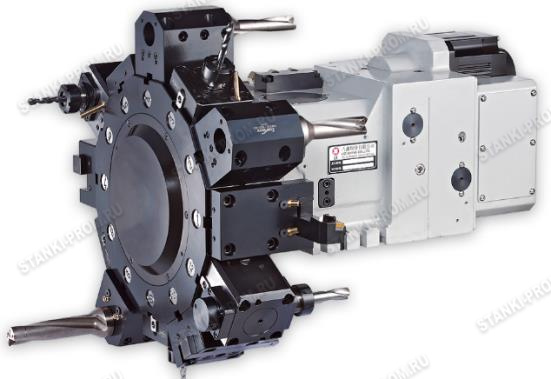

Револьверная головка |
||
|
Количество позиций |
шт |
12 |
|
Сечение резцов |
мм |
25х25 |
|
Максимальный диаметр осевого инструмента |
мм |
40 |
| Максимальная скорость приводного инструмента | об/мин |
4 000 |
| Мощность двигателя приводного инструмента | кВт |
3,7/5,5 |
| Задняя бабка | ||
|
Перемещение задней бабки |
мм |
500 |
|
Конус пиноли |
MT.NO.4 |
|
| Подача и ход |
|
|
| Ход по осям X/Z | мм |
265/660 |
| Быстрые перемещения по осям X/Z | м/мин |
24/30 |
|
Тип направляющих |
|
скольжения |
|
Прочее |
||
|
Система ЧПУ |
|
FANUC 0I-TF |
|
Габариты станка (длина х ширина х высота) (без конвейра) |
мм |
2600 х 1800 х 2130 |
| Вес станка | тонна |
5,3 |
Для предоставления дополнительной информации Вы всегда можете написать нам на почту или заполнить контактную форму.
