Детальное описание

Стандартная конфигурация:
  • Система ЧПУ: FANUC 0i-TF
  • Гидравлическая и смазочная система: стандарт
  • Система охлаждения: стандарт
  • Цельный защитный корпус
  • Серво-револьверная голова
  • Непроходной гидравлический патрон
  • Резцедержатели
  • Гидравлическая задняя бабка с вращающейся пинолью: не применяется
  • Гидравлическая задняя бабка с вращающимся центром

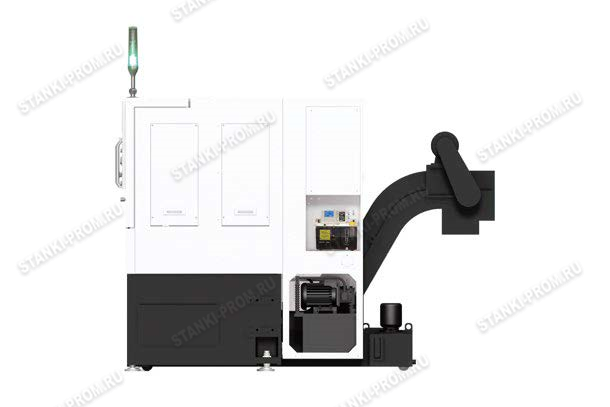

  • Внешний конвейер стружки (задний)
  • Стандартные принадлежности
  • Мягкая упаковка
  • Инсталляция на фундамент
  • Основные инструменты обслуживания
  • Мягкие кулачки
  • 3-х цветная сигнальная лампа, рабочее освещение
  • Ножные педали
  • Тележка
Опциональная конфигурация:
  • Полый патрон
  • Твердые кулачки
  • Система ЧПУ: Fanuc 0i-TF
  • Серво-задняя бабка с вращающейся пинолью
  • Серво-задняя бабка с вращающимся центром: не применяется
  • Механическая револьверная голова
  • Кондиционер электрошкафа
  • Пистолет СОЖ
  • Воздушный пистолет
  • Автоматическая дверь
  • Автоматический люк
  • Зондирование инстр.
  • Податчик прутка
  • Продув шпинделя
  • Охлаждение через инструмент (1-7 МПa)
  • Уловитель масляного тумана
  • Маслоотделитель
  • Стабилизатор напряжения
  • Внешний ленточный конвейер стружки

Технические характеристики

 Наименование характеристики  Ед.изм. Значение
Рабочая зона
Максимальный диаметр устанавливаемый над станиной
мм
620
Максимальный диаметр устанавливаемый над суппортом мм 420
Максимальный диаметр точения мм 520
Максимальная длина точения мм
600
Высота оси шпинделя над фундаментом
мм
1110

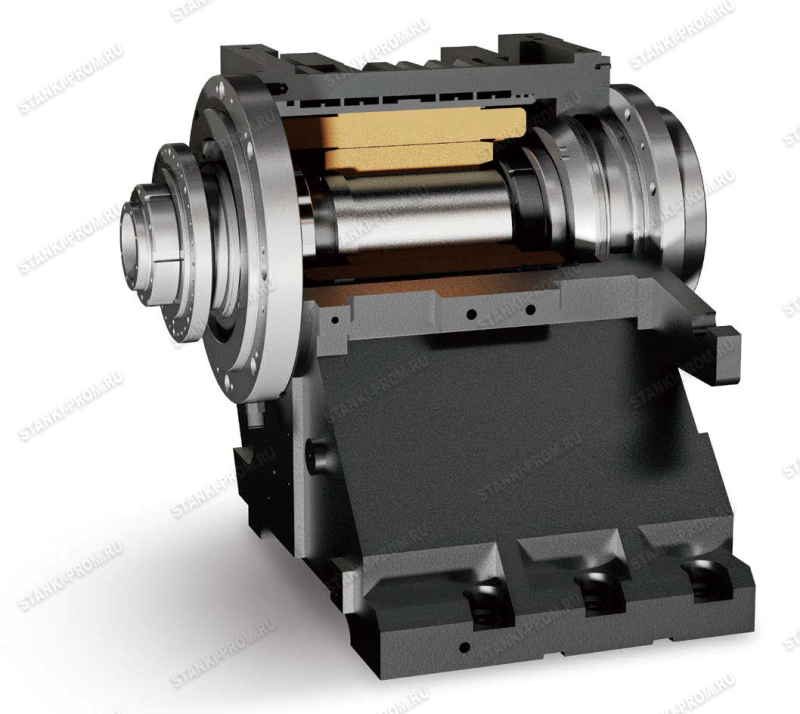

Высокоскоростной мотор-шпиндель

Максимальная скорость шпинделя
об/мин
3 500
Мощность шпинделя (продолжит-но/не более 30 мин.)
кВт 15/18,5
Момент шпинделя Нм 251/305
Фланец шпинделя
JISA2-8
Проходное отверстие шпинделя
мм 76
Максимальный диаметр прутка
мм
65
Диаметр подшипника шпинделя
мм 120
Размер патрона
дюйм 10

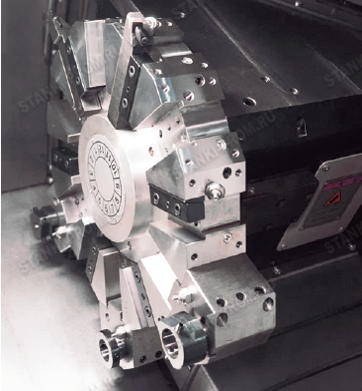

Револьверная головка

Тип револьверной головки
  Серво V12
Сечение резцов
мм
25х25
Диаметр осевого инструмента
мм
40
Задняя бабка
Тип задней бабки
  гидравлическая
Перемещение задней бабки
мм 500
Конус пиноли
  MT.NO.4
Подача и ход
X/Z перемещение осей мм 280/695
Быстрые подачи X/Z осей мм 24/30

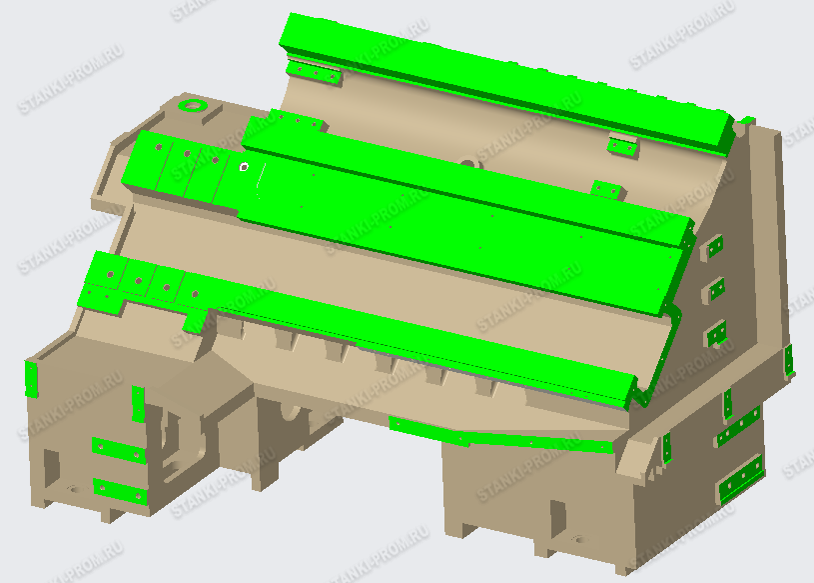

Тип направляющих

Скольжения
X/Z мощность осей
кВт 3,0/3,0
Прочее

Потребляемая мощность
кВА
35,0
Габариты станка (длина х ширина х высота) (без конвейра)
мм
2600 х 1800 х 2150
Вес станка тонна 5,3
