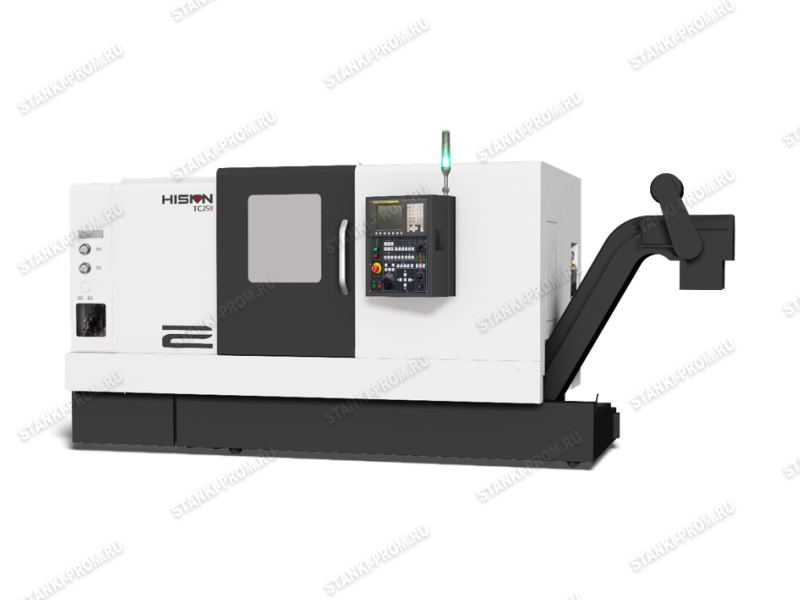

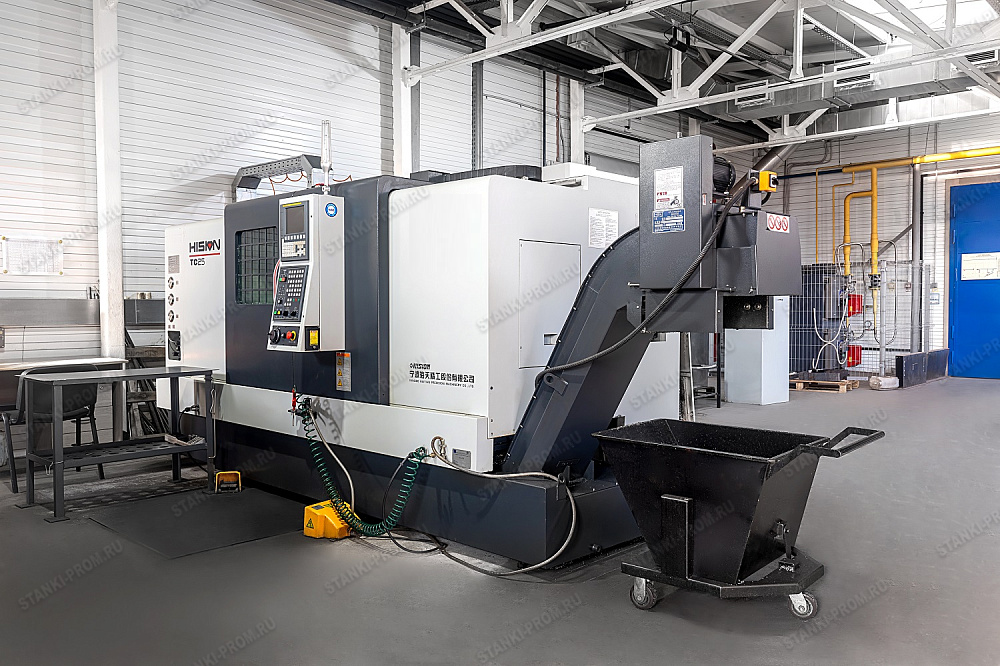

HISION TR 2510 (TC25IIx1000)

  5. Токарные обрабатывающие центры
НАЗАД В РАЗДЕЛ

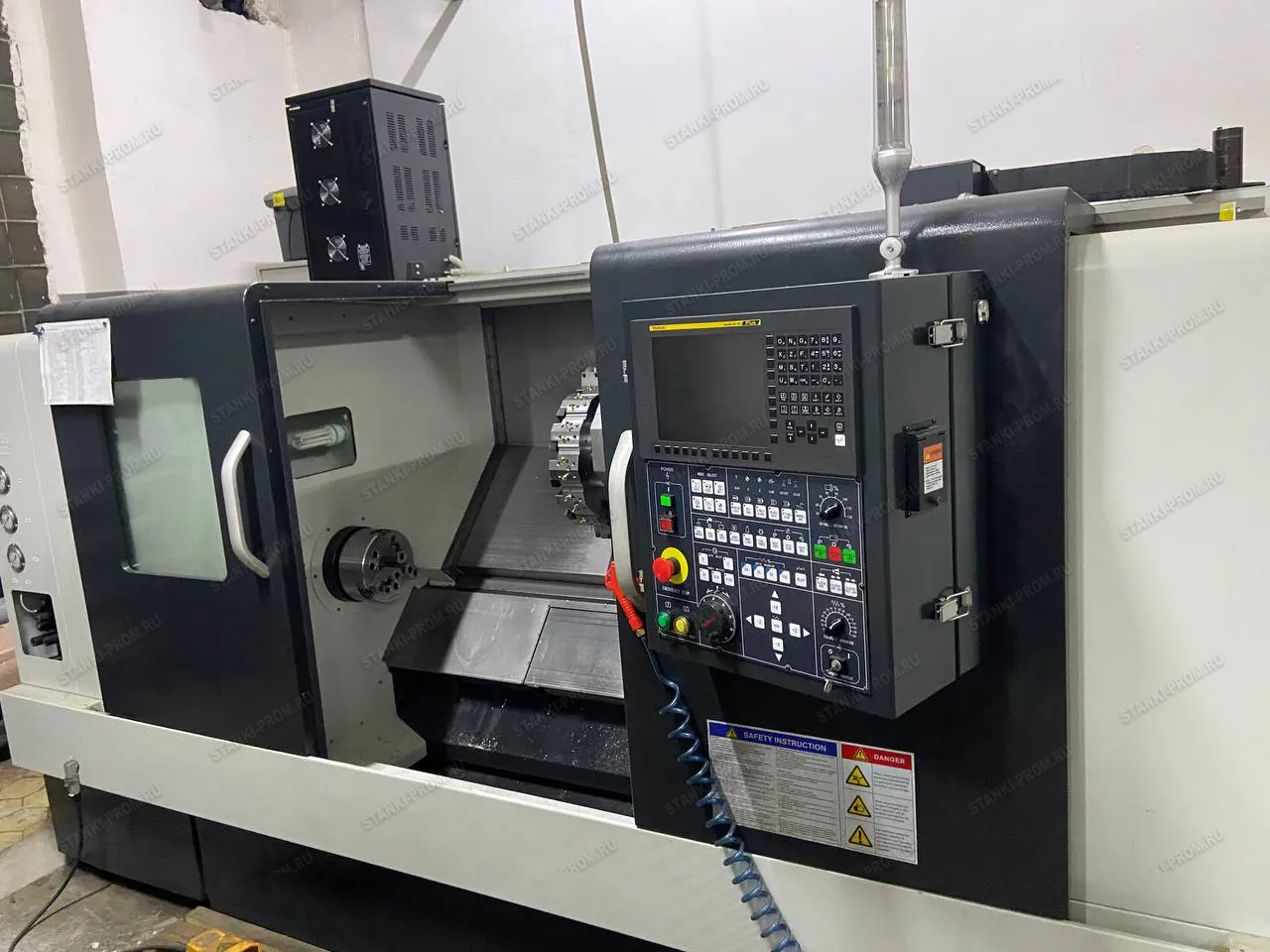

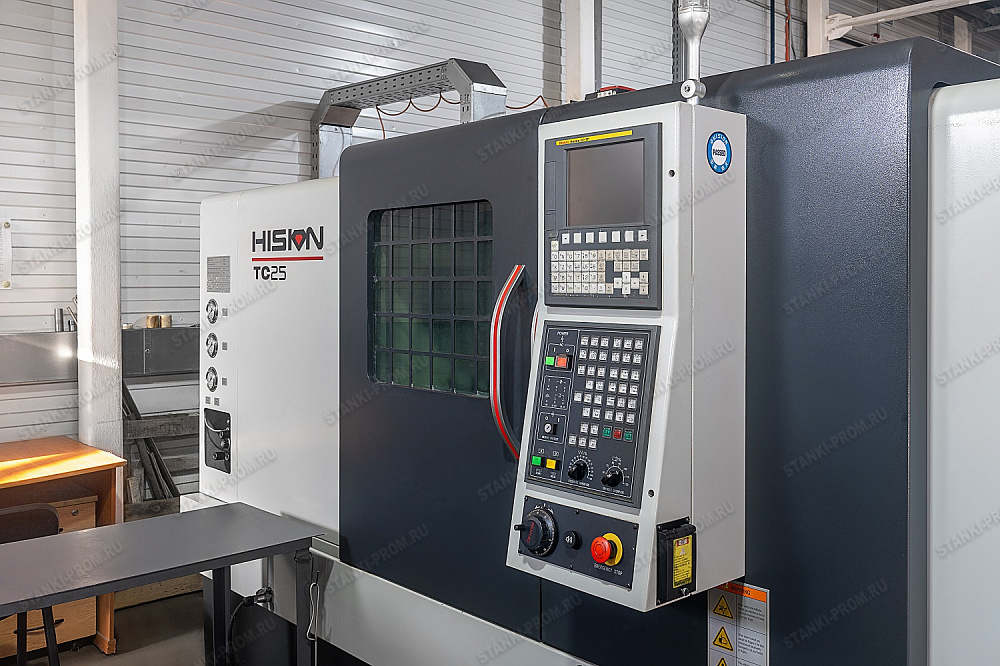

Детальное описание

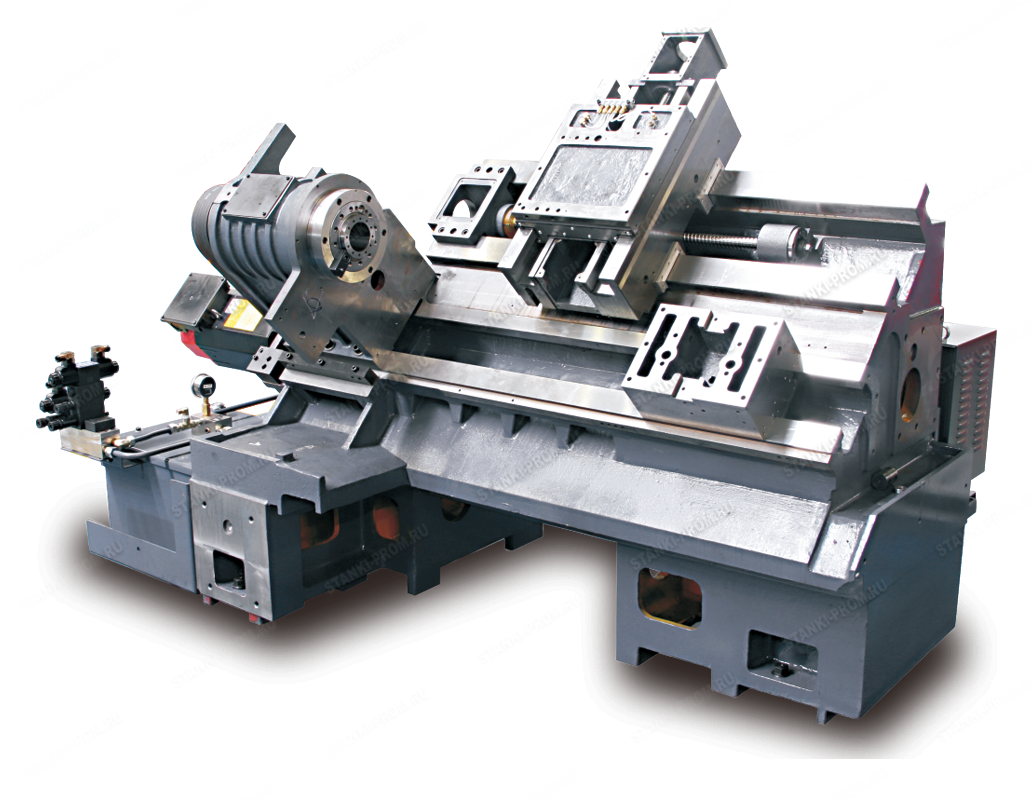

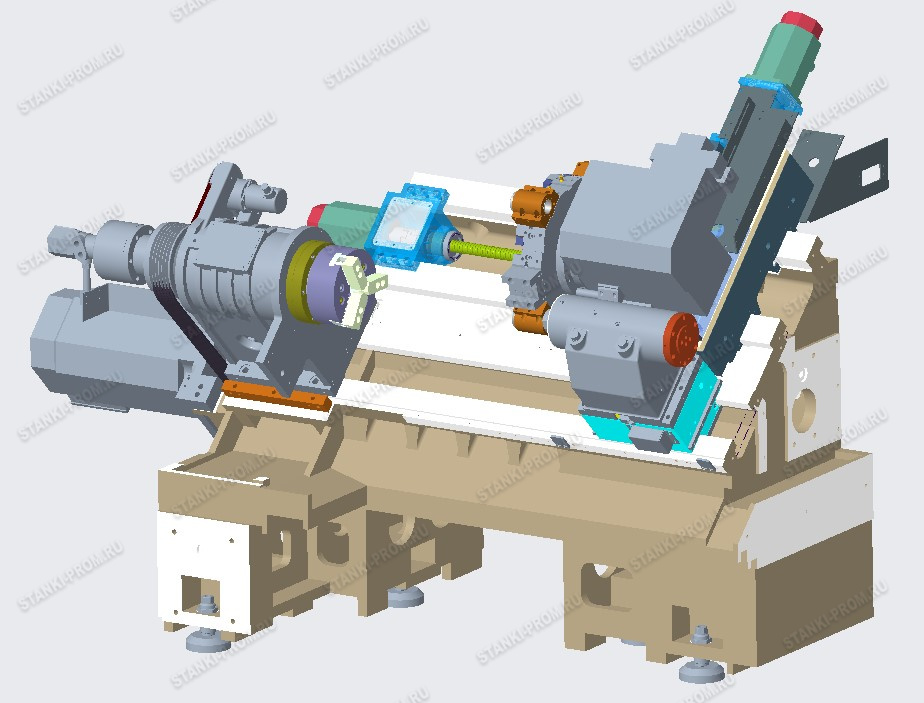

СТАНИНА
Встроенная L-образная наклонная под углом 45°станина, изготовленная из высококачественного мелкозернистого чугуна Meehanite, обеспечивает высокую жесткость, прочность и стойкость к температурным деформациям, что обеспечивает станку в процессе работы высокую точность, особенно в условиях тяжелых режимов резания, и долгий срок службы.

ШВП
ШВП по осям X, Z известного бренда PMI. Диаметр ШВП 32 мм, прецизионного класса C3 с максимальной статистической нагрузкой до 10910 кгс.

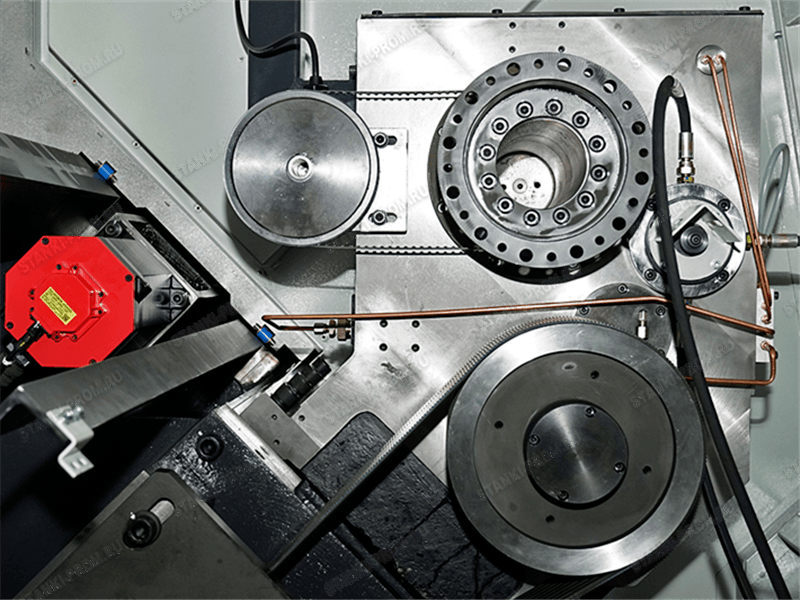

ШПИНДЕЛЬ
Обрабатывающий центр в базовой комплектации оснащен шпинделем собственного производства HISION. Двигатели главного привода и приводов подач используются только производства Fanuc – это является нашим преимуществом по отношению ко многим конкурентам, так как Fanuc предоставляет базовую гарантию 24 месяца на все приводы и ЧПУ.

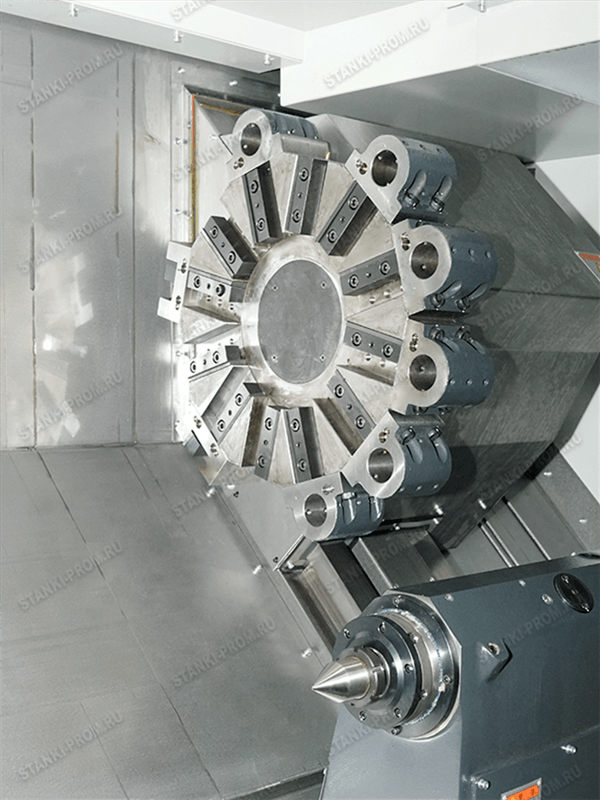

РЕВОЛЬВЕРНАЯ ГОЛОВКА
Тип инструментального крепления — BOT (Bolt-On Tool turret – то есть болтовое крепление, 4 болта). Инструментальная оснастка BOT для осевого инструмента крепится к револьверу с помощью четырех болтов, как на BMT (радиальный способ крепления).
Прямоугольные резцы для наружного точения устанавливаются непосредственно в паз револьвера и зажимаются с помощью специальных прижимов. Дополнительная инструментальная оснастка для них не требуется.
Крепление жесткое, хорошо подходит для силовой серийной токарной работы. Подача СОЖ через инструмент осуществляется с помощью внутренних каналов держателя и его задней стенки.

УЗЛЫ И КОМПЛЕКТУЮЩИЕ
При производстве оборудования HISION используются комплектующие собственного производства и/или производства ведущих мировых производителей.
ЧПУ и сервоприводы Fanuc (Япония), Mitsubishi (Япония)
ШВП и Направляющие PMI (Тайвань) / Schneeberger (Германия)
Подшипники ШВП, шпинделя NSK (Япония), FAG (Германия)
Муфты Miki Pullеy (Япония)
Револьверные головки Lio Shing (Тайвань), Duplomatic (Италия)
Основные компоненты системы смазки Yongjia-Lube (Китай)
Компоненты гидравлической системы HYDRAULIK (Тайвань), NACHI (Япония)
Компоненты пневматической системы SMC (Япония)
Основные электрические компоненты
Schneider / Omron / MeanWell
(Франция / Япония / Тайвань)
Мотор-шпиндель HISION (Китай)
Шпиндель ROYAL (Тайвань) / Kessler (Германия)

Технические характеристики

 Наименование характеристики  Ед.изм. Значение
Рабочая зона
Наибольший диаметр устанавливаемый над станиной
 мм
 560
Наибольший диаметр устанавливаемый над суппортом мм 320
Максимальный диаметр обработки мм 400
Максимальная длина обработки мм
 1000
Размер патрона
 дюйм
 8
Максимальный диаметр прутка
 мм
 50
Перемещения

Ход по осям X/Z
 мм
 210/1050
Быстрые перемещения по осям X/Z
 м/мин
 24/30
Тип направляющих   скольжения
Шпиндель

Тип привода
   ременной
Максимальная скорость вращения
 об/мин
 4 500
Мощность двигателя
 кВт
 11/15
Максимальный момент шпинделя
 Нм
 140/250
Тип фланца шпинделя
   А2-6
Револьверная головка

Тип револьверной головки
   гидравлическая
Количество позиций инструмента
 шт
 12
Размер сечения резцов
 мм
 25х25
Диаметр осевого инструмента
 мм
 40
Время смены инструмента (включая зажим)
 сек
 0,55
Бабка
Тип бабки   гидравлическая
Ход бабки мм 730
Диаметр пиноли задней бабки
 мм 100
Ход пиноли
 мм 120
Тип пиноли   MT NO.4(опционально Dead MT NO.4)
Сервомотор

Мощность сервомотора X/Z
 кВт
 1,8/1,8
Момент сервомотора X/Z
 Нм
 11/11
Энергосистема

Потребляемая мощность
 кВА
 25
Система охлаждения
Емкость бака СОЖ
 литр
 250
Система управления

Контроллер
   FANUC 0I-TF
Габариты станка и вес

Длина х Ширина х Высота
 мм
 4600 х 2050 х 1900
Вес станка
 тонна
 4,9

Стандартная конфигурация:
  • Система ЧПУ: FANUC 0i-TF
  • Гидравлическая и смазочная система
  • Система подачи СОЖ
  • Закрытая зона обработки
  • Количество позиций инструмента: 12
  • Глухой гидравлический патрон
  • Инструментальные блоки
  • Бабка с выдвижной пинолью: опция
  • Бабка с гидроприводом
  • Внешний конвейер стружки (боковой)
  • Стандартный набор поставки
  • Напольная установка
  • Набор инструментов для обслуживания
  • Мягкие кулачки
  • 3-цветная сигнальная лампа
  • Ножной переключатель
  • Тележка под стружку
Опциональная конфигурация:
  • Полый гидравлический патрон
  • Каленые кулачки
  • Программируемая задняя бабка
  • Револьверная голова с приводным инструментом
  • Кондиционер электрошкафа
  • Гидравлический люнет
  • Водяной пистолет СОЖ
  • Воздушный пистолет
  • Автоматическая дверь
  • Окно для управления автоматическими операциями
  • Устройство обмера инструмента
  • Автоматическая подача заготовки
  • Обдув патрона
  • Подача СОЖ через инструмент (1-7 МПа)
  • Масляный сепаратор
  • Маслоотделитель
  • Трансформатор
  • Внешний конвейер стружки (задний)
