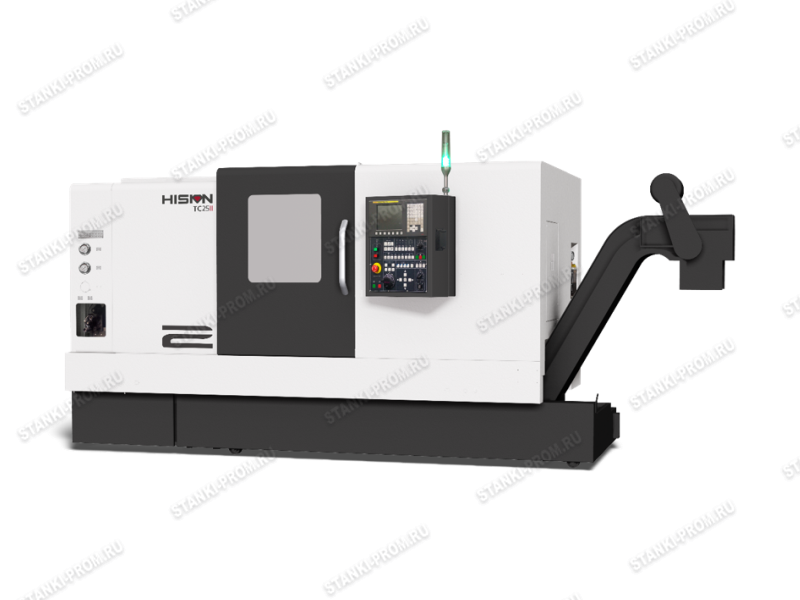

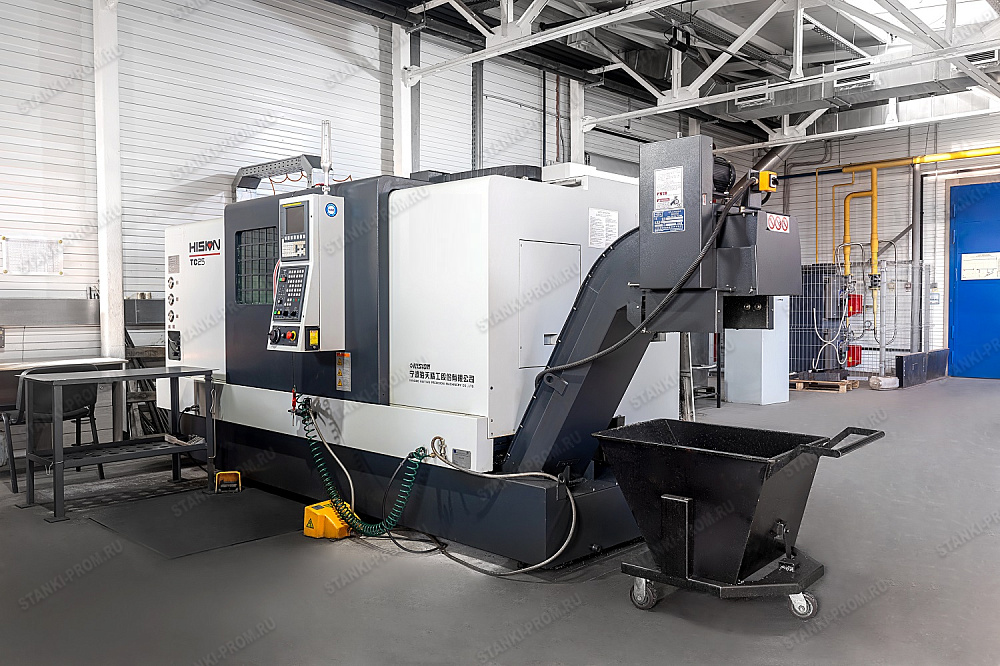

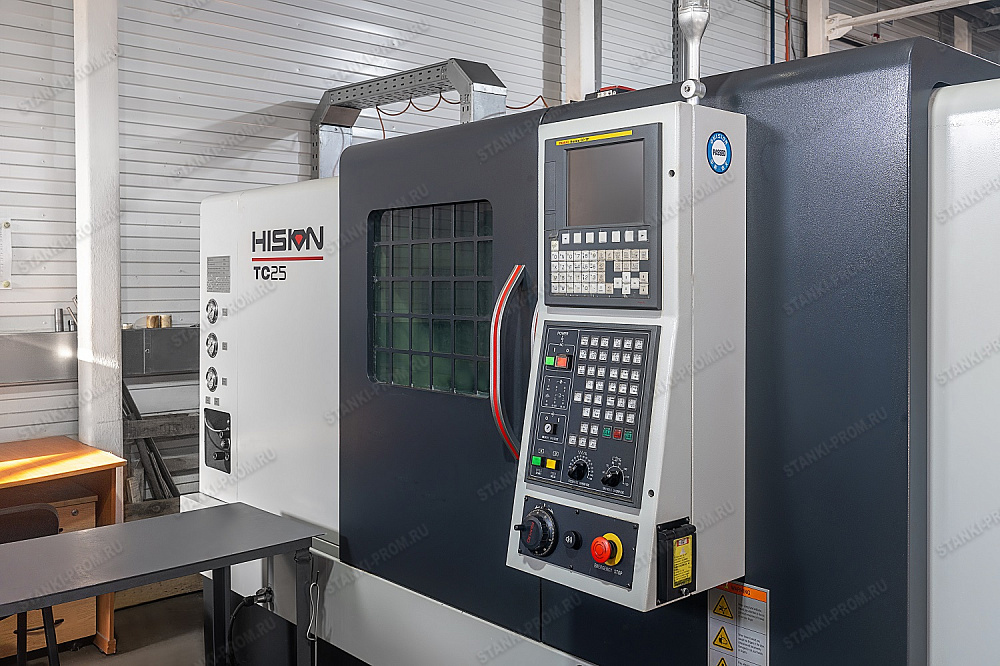

Токарные станки с ЧПУ HISION серии TCII разработаны специально для обеспечения высокой жесткости конструкции и стабильности. Станки оснащаются механическим шпинделем и гидравлической револьверной головкой, диапазон диаметра обработки деталей данной серии составляет Ø400-800 мм, станки имеют широкое применение в автомобильной и общей промышленности. Особенно подходят для тяжелой обработки крупногабаритных изделий.
СТАНИНА

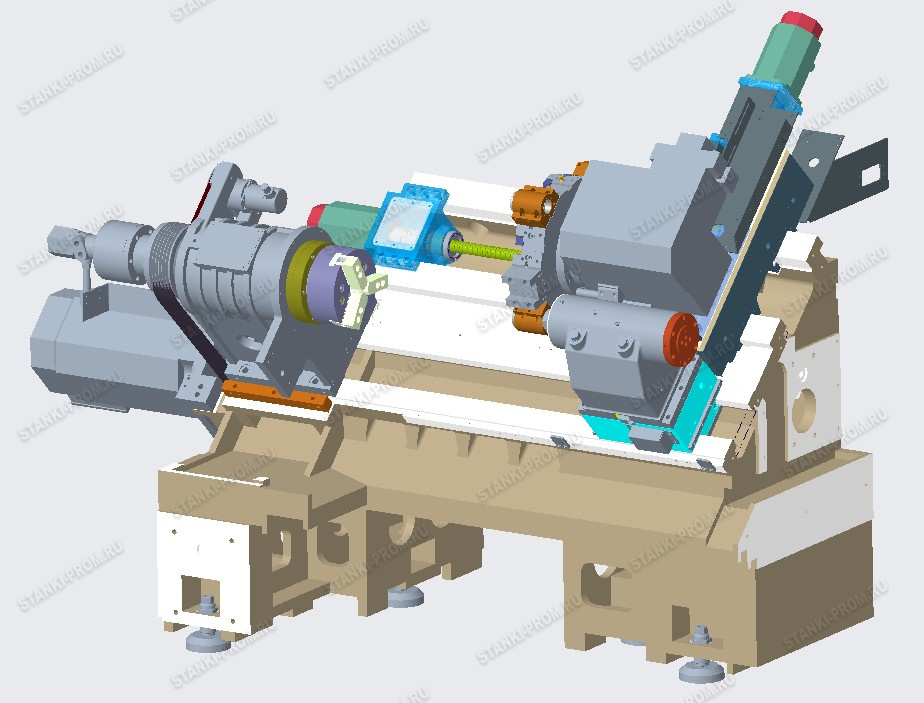

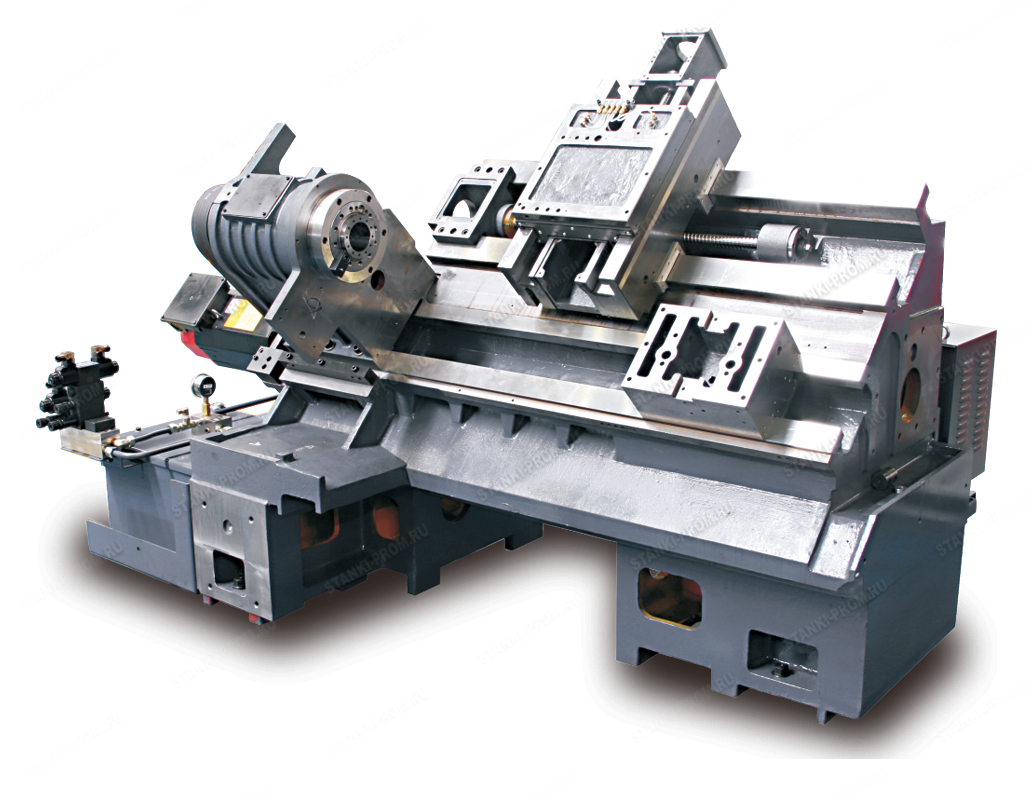

Встроенная L-образная наклонная под углом 45°станина, изготовленная из высококачественного мелкозернистого чугуна Meehanite, обеспечивает высокую жесткость, прочность и стойкость к температурным деформациям, что обеспечивает станку в процессе работы высокую точность, особенно в условиях тяжелых режимов резания, и долгий срок службы.
ШВП
ШВП по осям X, Z известного бренда PMI. Диаметр ШВП 32 мм, прецизионного класса C3 с максимальной статистической нагрузкой до 10910 кгс.

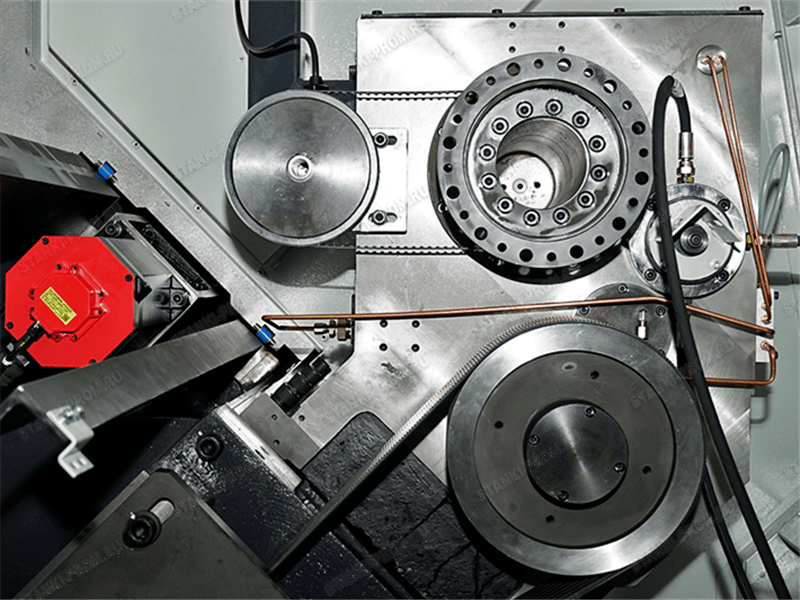

ШПИНДЕЛЬ
Обрабатывающий центр в базовой комплектации оснащен шпинделем собственного производства HISION. Двигатели главного привода и приводов подач используются только производства Fanuc – это является нашим преимуществом по отношению ко многим конкурентам, так как Fanuc предоставляет базовую гарантию 24 месяца на все приводы и ЧПУ.

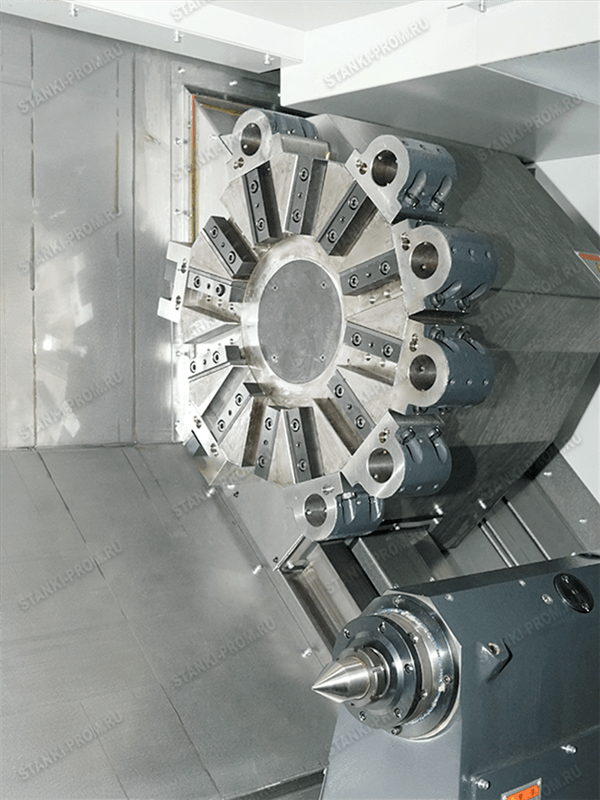

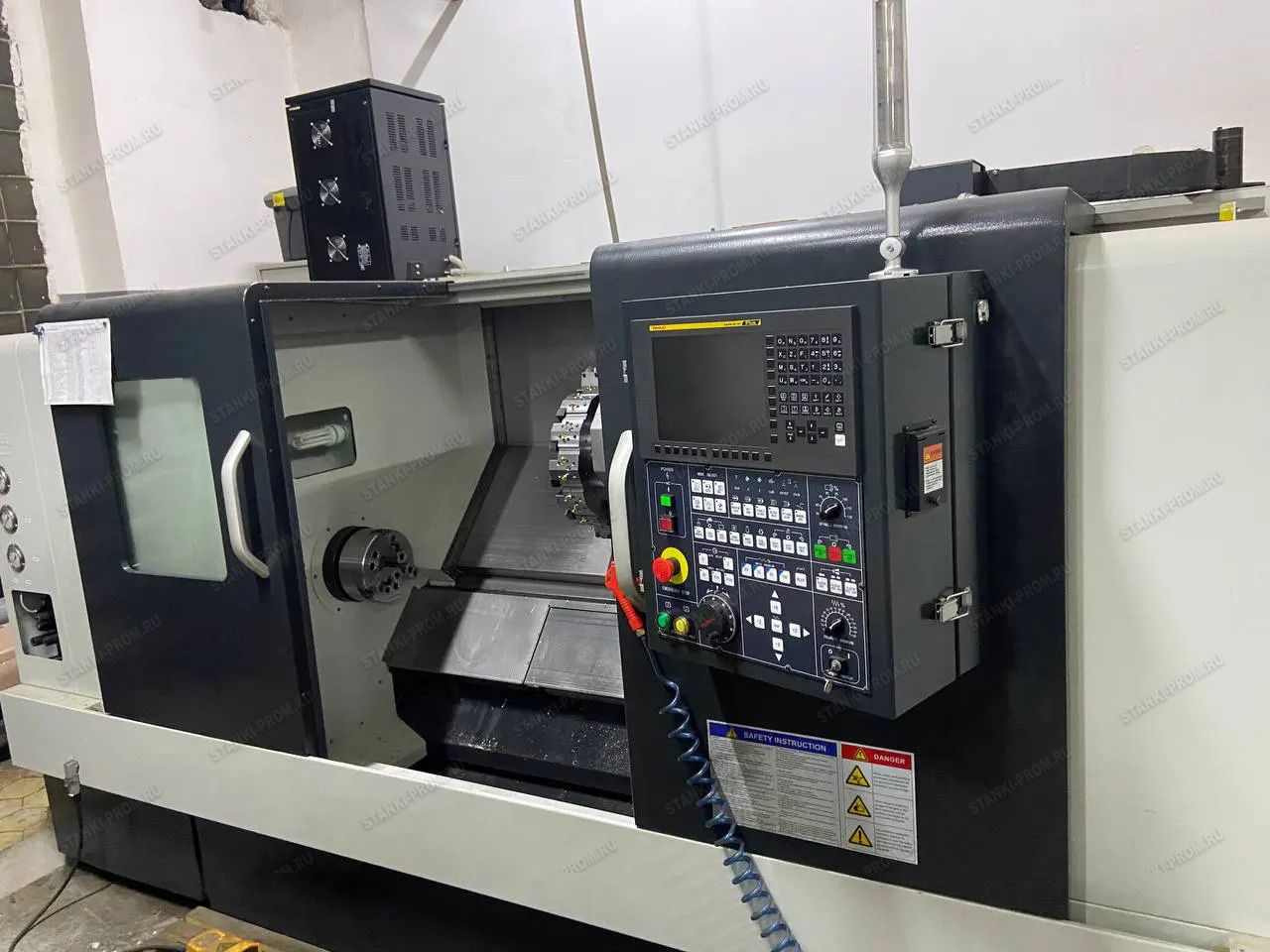

РЕВОЛЬВЕРНАЯ ГОЛОВКА
Тип инструментального крепления — BOT (Bolt-On Tool turret – то есть болтовое крепление, 4 болта). Инструментальная оснастка BOT для осевого инструмента крепится к револьверу с помощью четырех болтов, как на BMT (радиальный способ крепления).
Прямоугольные резцы для наружного точения устанавливаются непосредственно в паз револьвера и зажимаются с помощью специальных прижимов. Дополнительная инструментальная оснастка для них не требуется.
Крепление жесткое, хорошо подходит для силовой серийной токарной работы. Подача СОЖ через инструмент осуществляется с помощью внутренних каналов держателя и его задней стенки.
УЗЛЫ И КОМПЛЕКТУЮЩИЕ
При производстве оборудования HISION используются комплектующие собственного производства и/или производства ведущих мировых производителей.
ЧПУ и сервоприводы Fanuc (Япония), Mitsubishi (Япония)
ШВП и Направляющие PMI (Тайвань) / Schneeberger (Германия)
Подшипники ШВП, шпинделя NSK (Япония), FAG (Германия)
Муфты Miki Pullеy (Япония)
Револьверные головки Lio Shing (Тайвань), Duplomatic (Италия)
Основные компоненты системы смазки Yongjia-Lube (Китай)
Компоненты гидравлической системы HYDRAULIK (Тайвань), NACHI (Япония)
Компоненты пневматической системы SMC (Япония)
Основные электрические компоненты
Schneider / Omron / MeanWell
(Франция / Япония / Тайвань)
Мотор-шпиндель HISION (Китай)
Шпиндель ROYAL (Тайвань) / Kessler (Германия)
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Наибольший диаметр устанавливаемый над станиной |
мм |
560 |
| Наибольший диаметр устанавливаемый над суппортом | мм | 320 |
| Максимальный диаметр обработки | мм | 400 |
| Максимальная длина обработки |
мм |
548 |
|
Размер патрона |
дюйм |
8 |
|
Максимальный диаметр прутка |
мм |
50 |
|
Перемещения |
||
|
Ход по осям X/Z |
мм |
210/610 |
|
Быстрые перемещения по осям X/Z |
м/мин |
24/30 |
| Тип направляющих |
скольжения |
|
|
Шпиндель |
||
|
Тип привода |
ременной |
|
|
Максимальная скорость вращения |
об/мин |
4 500 |
|
Мощность двигателя |
кВт |
11/15 |
|
Максимальный момент шпинделя |
Нм |
140/250 |
|
Конус шпинделя |
А2-6 |
|
|
Револьверная головка |
||
|
Тип револьверной головки |
гидравлическая |
|
|
Количество позиций инструмента |
шт |
12 |
|
Размер сечения резцов |
мм |
25х25 |
|
Максимальный диаметр осевого инструмента |
мм |
40 |
|
Время смены инструмента (включая зажим) |
сек |
0,55 |
| Бабка |
|
|
| Тип бабки |
гидравлическая |
|
| Ход бабки | мм |
410 |
|
Диаметр пиноли задней бабки |
мм |
100 |
|
Ход пиноли |
мм |
120 |
| Тип пиноли |
MT NO.4(опционально Dead MT NO.4) |
|
|
Сервомотор |
||
|
Мощность сервомотора X/Z |
кВт |
1,8/1,8 |
|
Момент сервомотора X/Z |
Нм |
11/11 |
|
Энергосистема |
||
|
Потребляемая мощность |
кВА |
25 |
| Система охлаждения | ||
|
Емкость бака СОЖ |
литр |
200 |
|
Система управления |
||
|
Контроллер |
FANUC 0I-TF |
|
|
Габариты станка и вес |
||
|
Длина х Ширина х Высота |
мм |
4200 х 2050 х 1900 |
|
Вес станка |
тонна |
4,5 |
Для предоставления дополнительной информации Вы всегда можете написать нам на почту или заполнить контактную форму.
