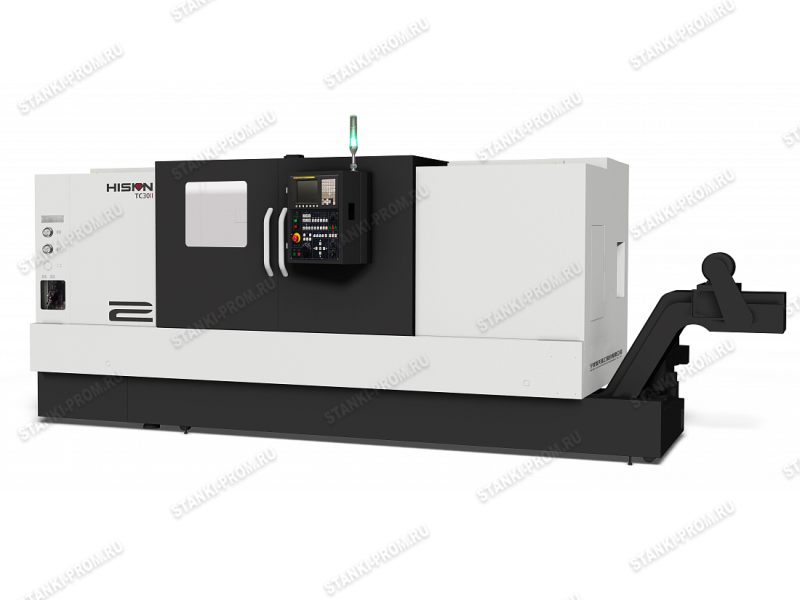

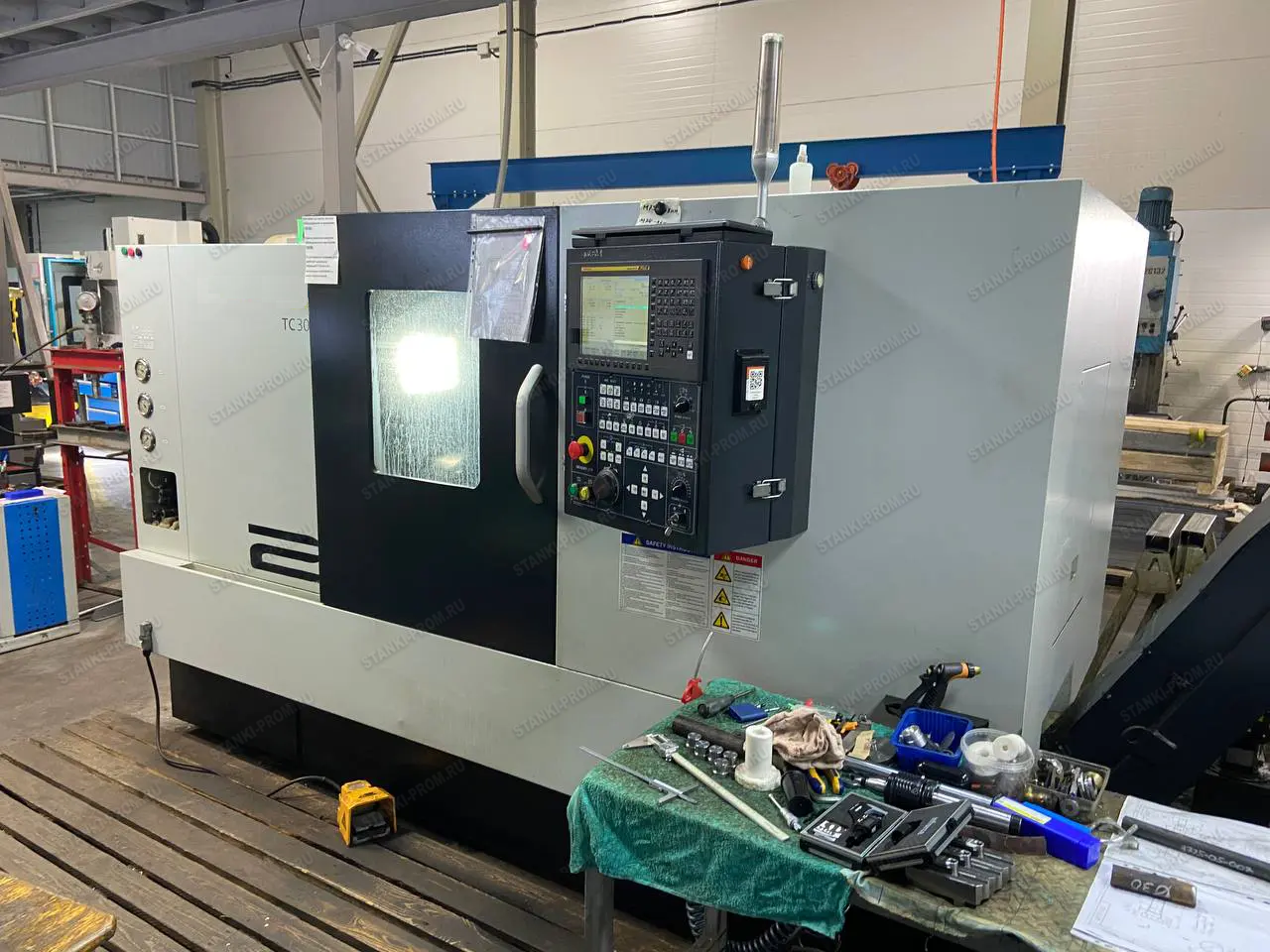

Детальное описание
СТАНИНА

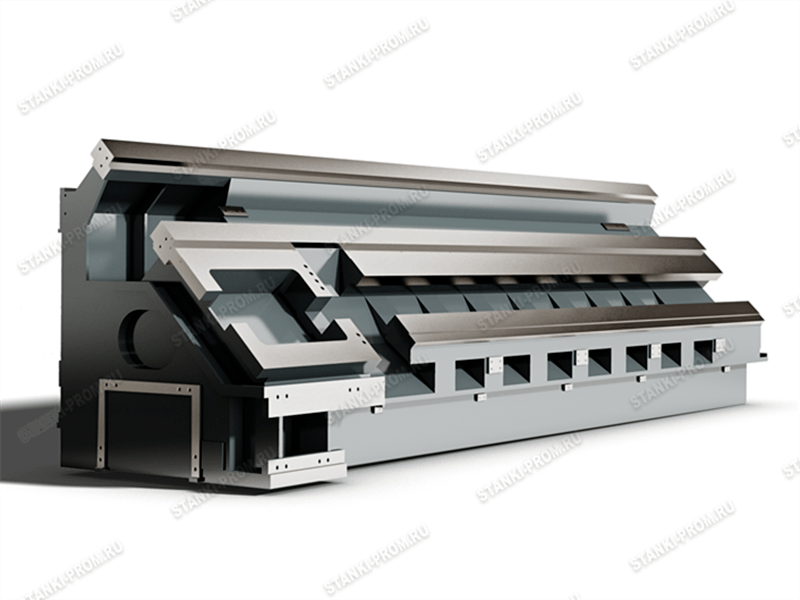

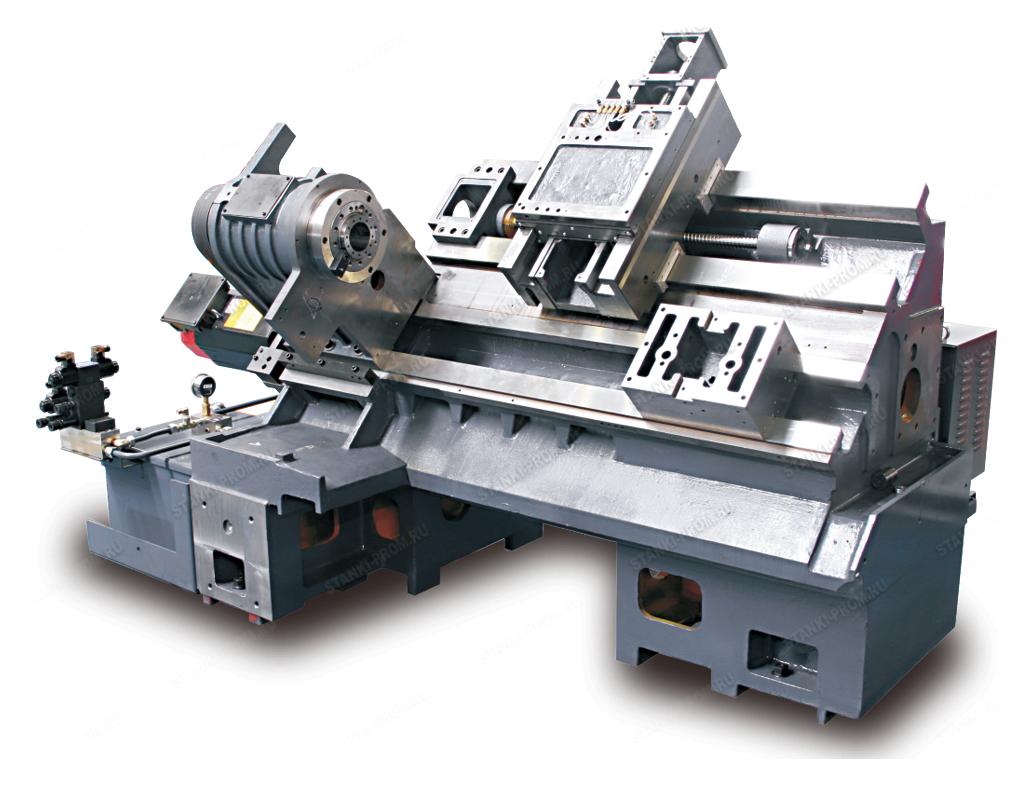

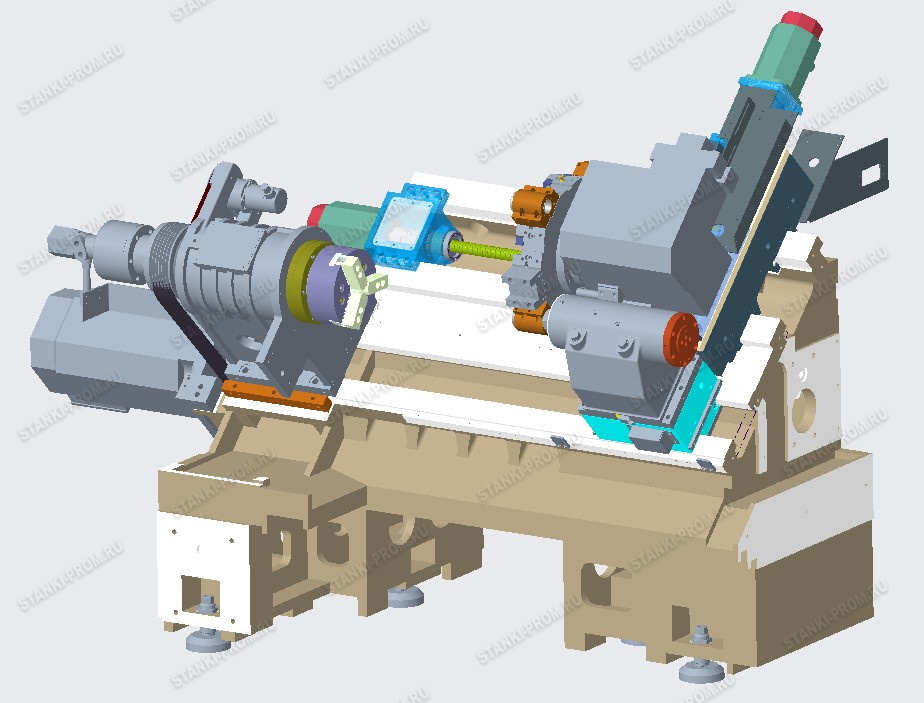

Встроенная цельнолитая L-образная наклонная под углом 45° станина, изготовленная из высококачественного чугуна, обеспечивает высокую жесткость станка
Ширина между направляющих А 180 мм
Ширина между направляющих В 110 мм
ШВП
ШВП по осям X, Z известного бренда PMI. Диаметр ШВП 32 мм, прецизионного класса C3 с максимальной статистической нагрузкой до 10910 кгс
ШПИНДЕЛЬ

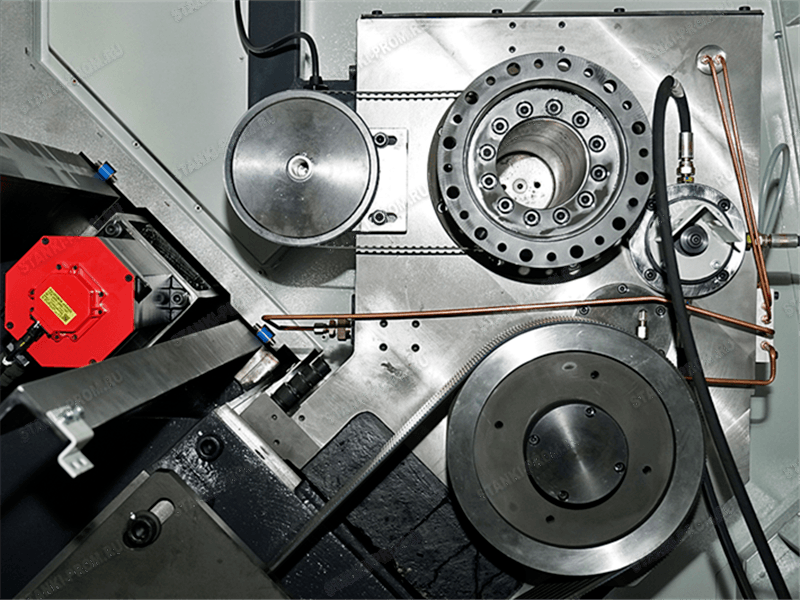

Обрабатывающий центр в базовой комплектации оснащен шпинделем собственного производства HISION. Двигатели главного привода и приводов подач используются только производства Fanuc – это является нашим преимуществом по отношению ко многим конкурентам, так как Fanuc предоставляет базовую гарантию 24 месяца на все приводы и ЧПУ.
ОСЬ С
Вы можете выполнить точное позиционирование и последующую обработку с позиционированием.
РЕВОЛЬВЕРНАЯ ГОЛОВКА

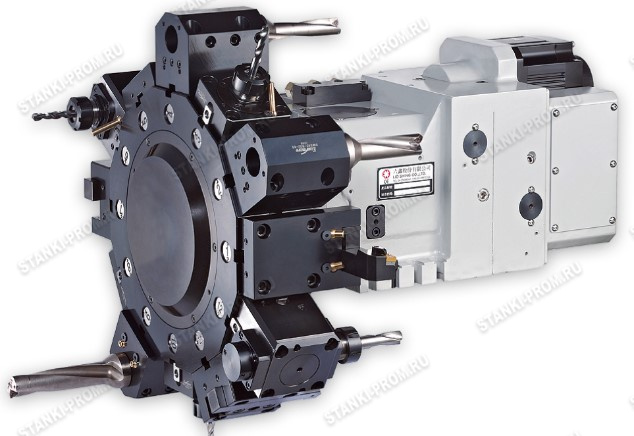

ТИП крепления BMT65. Блоки известного производителя ALGRA. 12-позиционная сервоприводная револьверная голова с 12-ю приводными позициями, обеспечивает большую точность и скорость работы по отношению к гидравлической.
Технические характеристики
|
Наименование характеристики
|
Ед.изм.
|
Значение
|
|
Рабочая зона
|
|
|
Наибольший диаметр устанавливаемый над станиной
|
мм
|
650
|
|
Наибольший диаметр устанавливаемый над суппортом
|
мм
|
420
|
|
Максимальный диаметр обработки
|
мм
|
450
|
|
Максимальная длина обработки
|
мм
|
450
|
Размер патрона
|
дюйм
|
10
|
|
Отверстие в шпинделе
|
мм
|
76
|
Диаметр прутка
|
мм
|
64
|
Перемещения
|
|
|
Ход по осям X/Z
|
мм
|
253/500
|
Быстрые перемещения по осям X/Z
|
м/мин
|
16/20
|
Шпиндель
|
|
|
Тип привода
|
|
ременной
|
Максимальная скорость вращения
|
об/мин
|
3 500
|
Мощность двигателя (постоянно/30 минут)
|
кВт
|
15/18,5
|
Максимальный момент шпинделя
|
Нм
|
240/413
|
Тип фланца шпинделя
|
|
А2-8
|
Диаметр переднего подшипника шпинделя
|
мм
|
120
|
Револьверная головка
|
|
|
Тип револьверной головки
|
|
сервоприводная BMT65
|
Количество позиций инструмента/приводных
|
шт
|
12/12
|
Размер сечения хвостовика инструмента
|
мм
|
25х25
|
Диаметр осевого инструмента
|
мм
|
40
|
|
Мощность двигателя приводного инструмента
|
кВт
|
3,7/5,5
|
Скорость вращения приводного инструмента
|
об/мин
|
4000
|
|
Задняя бабка
|
|
|
|
Перемещение задней бабки
|
мм
|
370
|
Диаметр пиноли задней бабки
|
мм
|
100
|
Ход пиноли
|
мм
|
120
|
|
Конус пиноли
|
|
MT4
|
|
Система охлаждения
|
|
|
Емкость бака СОЖ
|
литр
|
250
|
Система управления
|
|
|
Контроллер
|
|
FANUC 0i-TF Plus
|
Габариты станка и вес
|
|
|
Длина х Ширина х Высота
|
мм
|
4200 х 2050 х 2050
|
Вес станка
|
тонна
|
5,0
|
Комплектация:
- Система ЧПУ Fanuc 0i-TF Plus + цветной ЖК-дисплей 10,4” + Manual Guide 0i
- Шпиндель A2-8, 15/18,5 кВт, 3500 об/мин, ременной
- Револьверная головка с приводным инструментом, 12-позиционная (ВМТ65)
- Гидравлический 3-кулачковый патрон (10") с гидроцилиндром для главного шпинделя
- 1 комплект сырых кулачков для главного шпинделя
- Педаль для зажатия патрона на главном шпинделе и перемещения задней бабки
- Гидравлическая станция
- Гидравлическая задняя бабка с вращающейся пинолью
- Автоматическая система смазки ШВП и направляющих
- Пистолет для подачи СОЖ
- Пистолет для подачи сжатого воздуха
- Система подачи СОЖ 4,5 бар
- Освещение рабочей зоны
- Сигнальная лампа (3-цветная)
- Конвейер для удаления стружки
- Подача СОЖ через инструмент 10 Бар
- Система измерения инструмента Renishaw (автоматическая)
- Маслоотделитель
- Интерфейс подключения барфидера
- Защитная блокировка двери
- Редукционная втулка Ø40-Ø32 - 1 шт.
- Редукционная втулка Ø40-Ø25 - 1 шт.
- Редукционная втулка Ø40-Ø20 - 1 шт.
- Редукционная втулка Ø40-Ø16 - 1 шт.
- Оправка для расточного инструмента Ø40 –3 шт.
- Оправка для торцевых резцов 25х25 – 1 шт.
- Радиальный блок – 1 шт.
- Аксиальный блок – 1 шт.
- Комплект инструмента для обслуживания станка
- Руководство по эксплуатации на русском языке
- Трансформатор
- Сертификация ЕАС
