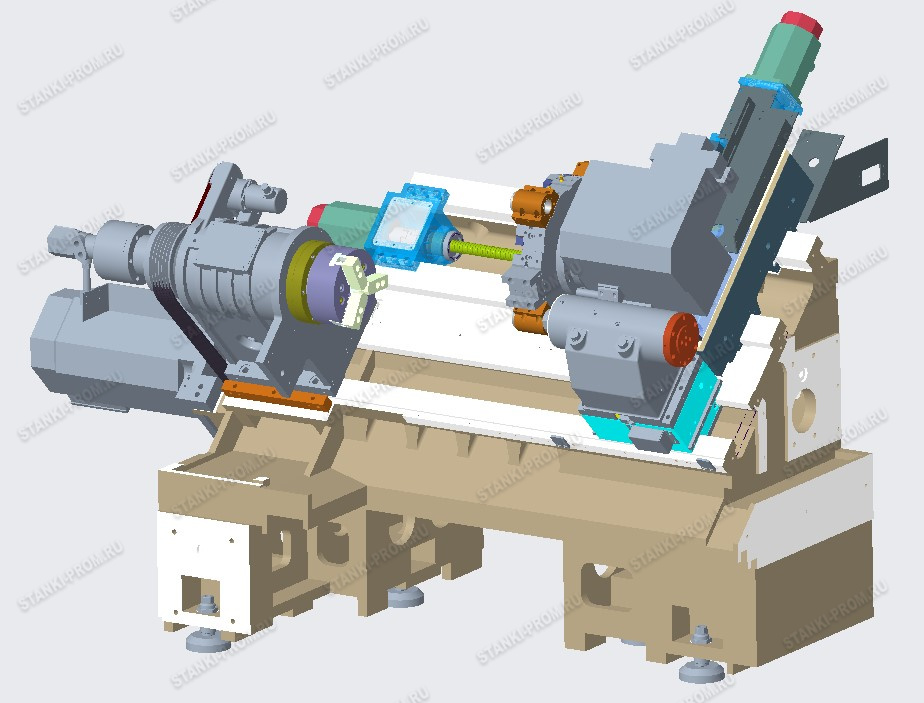

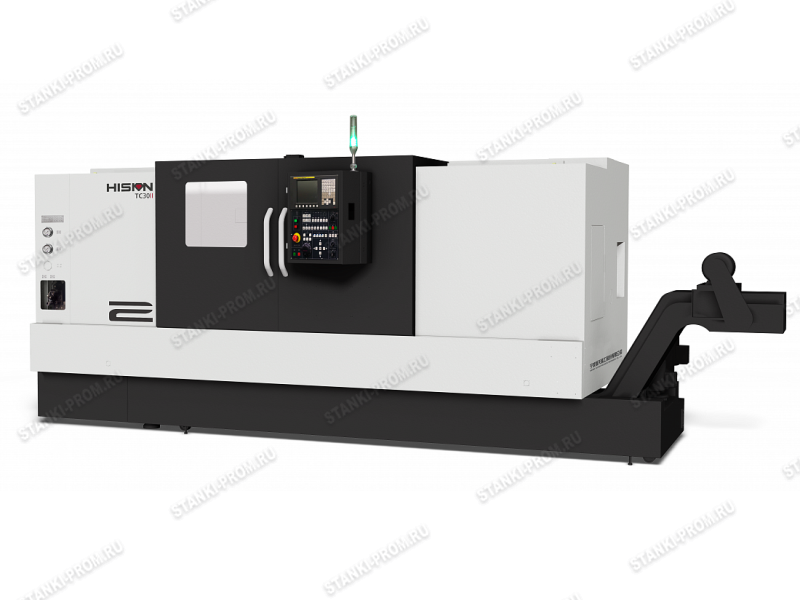

Токарные станки HISION нового поколения. Цельнолитая наклонная станина под углом 45 градусов с усиленными ребрами жесткости обеспечивает высокую жесткость и точность, а также сводит к минимуму вибрации, механические и тепловые деформации. В стандартной комплектации оснащены 12-ти позиционной револьверной головкой. Линейные направляющие скольжения для максимальной жесткости и износостойкости.

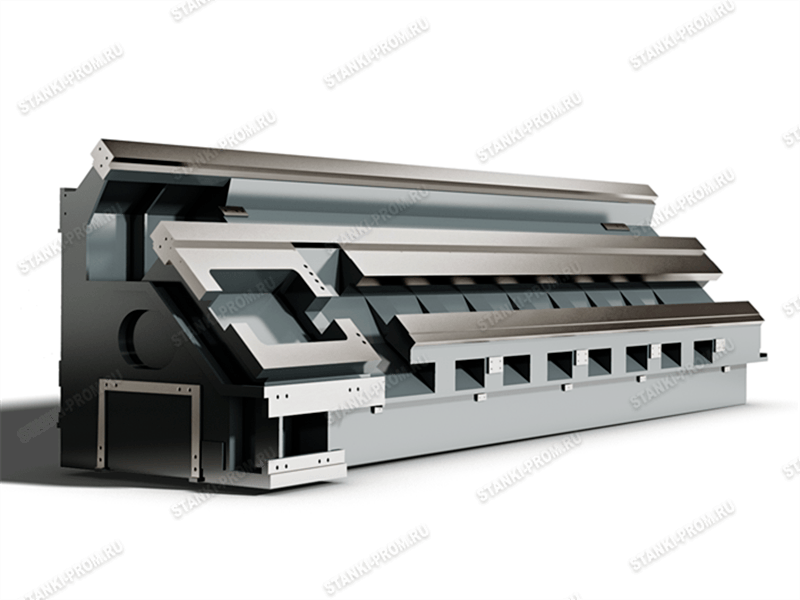

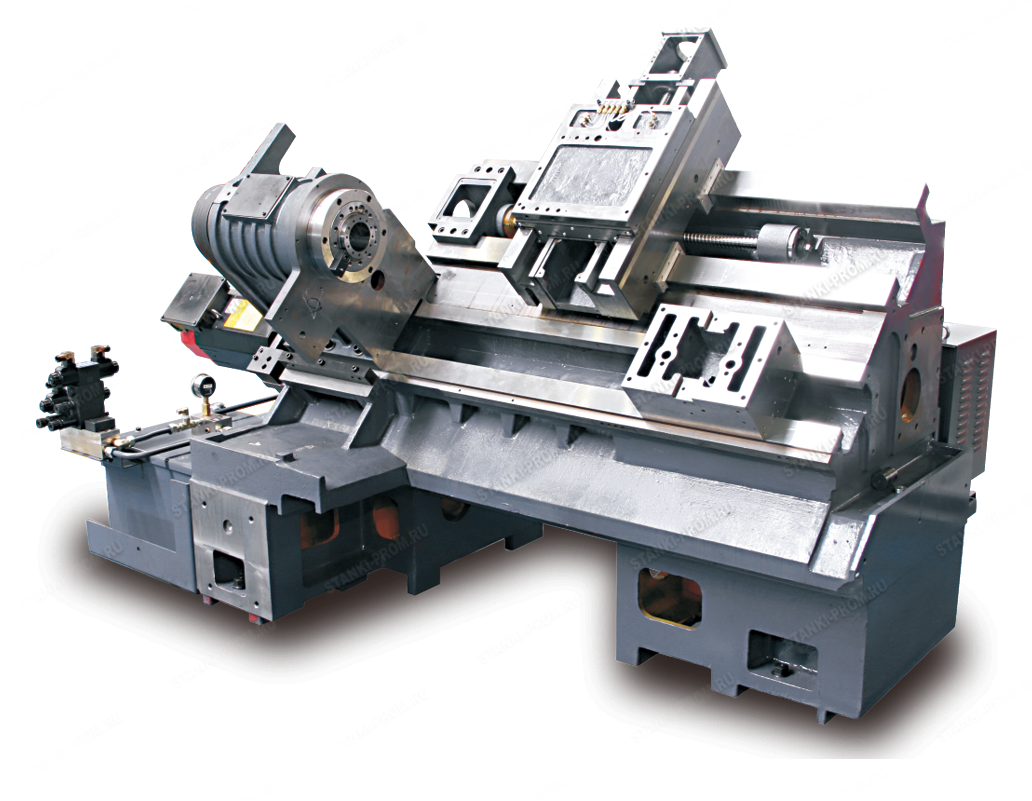

СТАНИНА
Встроенная цельнолитая L-образная наклонная под углом 45° станина, изготовленная из высококачественного чугуна, обеспечивает высокую жесткость станка
ШВП
ШВП по осям X, Z известного бренда PMI. Диаметр ШВП 32 мм, прецизионного класса C3 с максимальной статистической нагрузкой до 10910 кгс

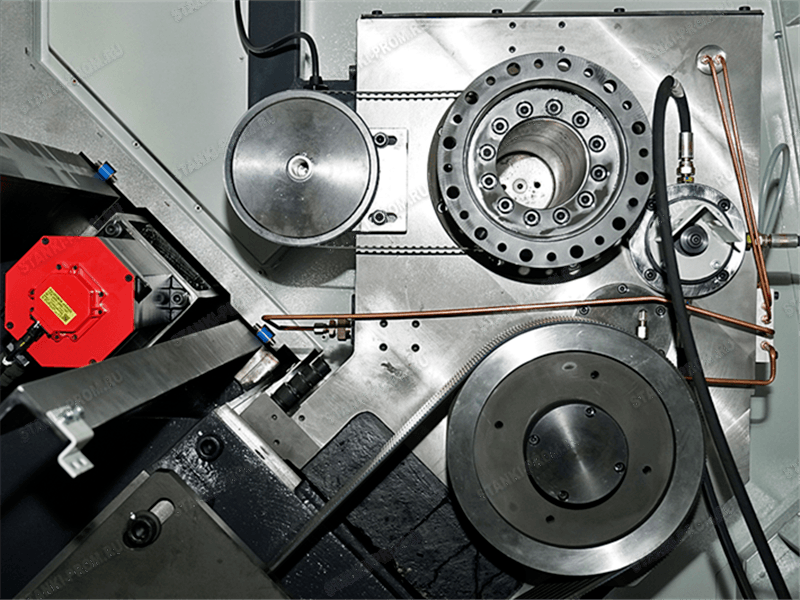

ШПИНДЕЛЬ
Обрабатывающий центр в базовой комплектации оснащен шпинделем собственного производства HISION. Двигатели главного привода и приводов подач используются только производства Fanuc – это является нашим преимуществом по отношению ко многим конкурентам, так как Fanuc предоставляет базовую гарантию 24 месяца на все приводы и ЧПУ.
ОСЬ С
Вы можете выполнить точное позиционирование и последующую обработку с позиционированием.

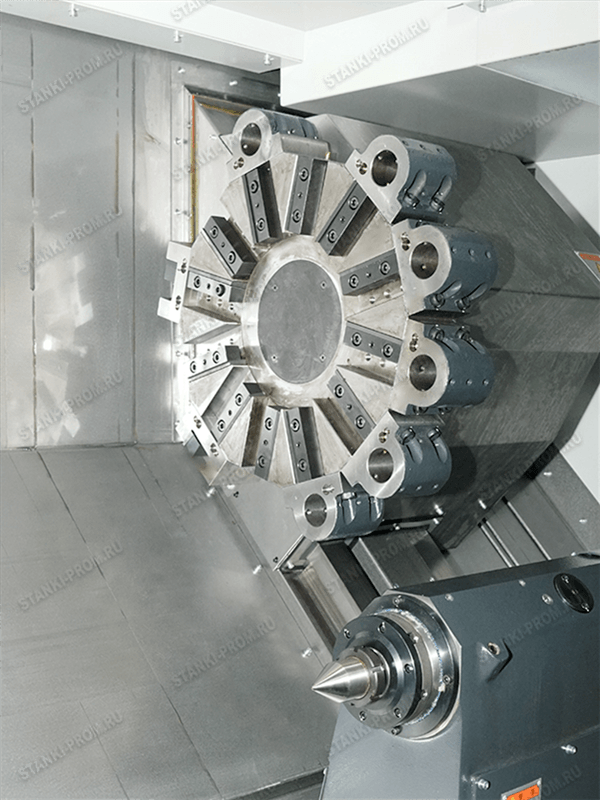

РЕВОЛЬВЕРНАЯ ГОЛОВКА
Тип инструментального крепления — BOT (Bolt-On Tool turret – то есть болтовое крепление, 4 болта). Инструментальная оснастка BOT для осевого инструмента крепится к револьверу с помощью четырех болтов, как на BMT (радиальный способ крепления).
Прямоугольные резцы для наружного точения устанавливаются непосредственно в паз револьвера и зажимаются с помощью специальных прижимов. Дополнительная инструментальная оснастка для них не требуется.
Крепление жесткое, хорошо подходит для силовой серийной токарной работы. Подача СОЖ через инструмент осуществляется с помощью внутренних каналов держателя и его задней стенки.
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
|
Рабочая зона |
||
|
Наибольший диаметр устанавливаемый над станиной |
мм |
650 |
| Наибольший диаметр устанавливаемый над суппортом | мм | 420 |
| Максимальный диаметр обработки | мм | 500 |
| Максимальная длина обработки |
мм |
1000 |
|
Размер патрона |
дюйм |
10 |
|
Диаметр прутка |
мм |
64 (опционально 88) |
|
Перемещения |
||
|
Ход по осям X/Z |
мм |
260/1050 |
|
Быстрые перемещения по осям X/Z |
м/мин |
16/20 |
|
Шпиндель |
||
|
Тип привода |
ременной |
|
|
Максимальная скорость вращения |
об/мин |
3 500 |
|
Мощность двигателя |
кВт |
15/18,5 |
|
Максимальный момент шпинделя |
Нм |
245/400 |
|
Конус шпинделя |
А2-8 |
|
|
Диаметр переднего подшипника шпинделя |
мм |
120 |
|
Револьверная головка |
||
|
Тип револьверной головки |
гидравлическая |
|
|
Количество позиций инструмента |
шт |
12 |
|
Размер сечения резцов |
мм |
25х25 |
|
Диаметр осевого инструмента |
мм |
40 |
| Бабка |
|
|
| Тип бабки |
гидравлическая |
|
| Ход бабки | мм |
730 |
|
Диаметр пиноли задней бабки |
мм |
100 |
|
Ход пиноли |
мм |
120 |
| Тип пиноли |
MT NO.5 |
|
|
Сервомотор |
||
|
Мощность сервомотора X/Z |
кВт |
2,5/2,5 |
|
Момент сервомотора X/Z |
Нм |
20/20 |
|
Энергосистема |
||
|
Потребляемая мощность |
кВА |
30 |
| Система охлаждения | ||
|
Емкость бака СОЖ |
литр |
250 |
|
Система управления |
||
|
Контроллер |
FANUC 0I-TF |
|
|
Габариты станка и вес |
||
|
Длина х Ширина х Высота |
мм |
4600 х 2050 х 2050 |
|
Вес станка |
тонна |
5,4 |
Для предоставления дополнительной информации Вы всегда можете написать нам на почту или заполнить контактную форму.
