Детальное описание

Стандартная конфигурация:
  • Система ЧПУ: FANUC 0i-TF
  • Гидравлическая и смазочная система: стандарт
  • Система подачи СОЖ: стандарт
  • Закрытая зона обработки: стандарт
  • Количество позиций инструмента: 12
  • Глухой гидравлический патрон: стандарт
  • Инструментальные блоки: стандарт
  • Бабка с выдвижной пинолью: стандарт
  • Бабка с гидроприводом: опция
  • Внешний конвейер стружки (боковой): стандарт
  • Стандартный набор поставки: стандарт
  • Напольная установка: стандарт
  • Набор инструментов для обслуживания: стандарт
  • Мягкие кулачки: стандарт
  • 3-цветная сигнальная лампа: стандарт
  • Ножной переключатель: стандарт
  • Тележка под стружку: стандарт
Опциональная конфигурация:
  • Полый гидравлический патрон
  • Каленые кулачки
  • Программируемая задняя бабка
  • Револьверная голова с приводным инструментом
  • Кондиционер электрошкафа
  • Гидравлический люнет
  • Водяной пистолет СОЖ
  • Воздушный пистолет
  • Автоматическая дверь
  • Окно для управления авт. операциями
  • Устройство обмера инструмента
  • Автоматическая подача заготовки
  • Обдув патрона
  • Подача СОЖ через инструмент (1-7 МПа)
  • Масляный сепаратор
  • Маслоотделитель
  • Трансформатор
  • Внешний конвейер стружки (задний): стандарт

Технические характеристики

 Наименование характеристики  Ед.изм. Значение
Рабочая зона

Наибольший диаметр устанавливаемый над станиной
мм
650
Наибольший диаметр устанавливаемый над суппортом мм 420
Максимальный диаметр обработки мм 500
Максимальная длина обработки мм
500
Размер патрона
дюйм
10
Диаметр прутка
мм
65 (опционально 88)
Ход/скорость

X/Z ход
мм
260/580
X/Z скорость перемещения
м/мин
16/20

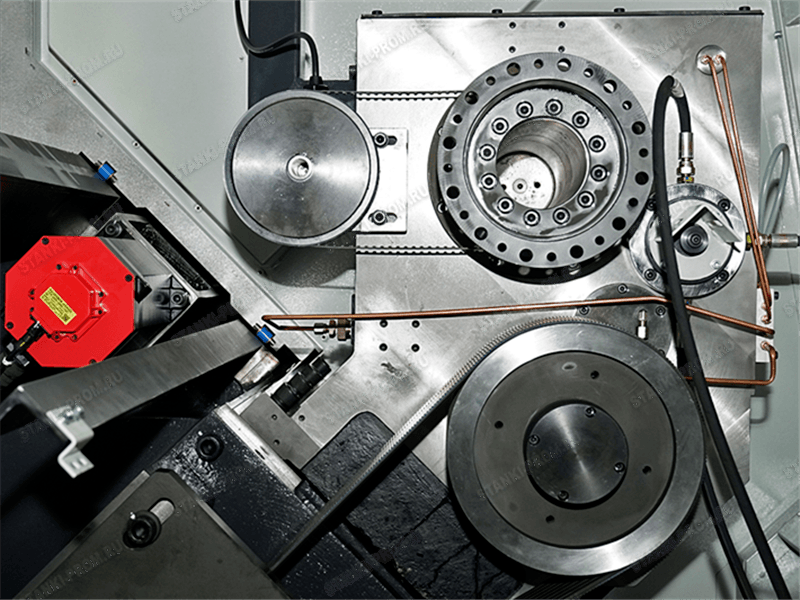

Шпиндель

Тип привода
  ременной
Максимальная скорость вращения
об/мин
3 500
Мощность двигателя
кВт
11/15
Максимальный момент шпинделя
Нм
245/400
Тип фланца шпинделя
  А2-8
Диаметр переднего подшипника шпинделя
мм
120

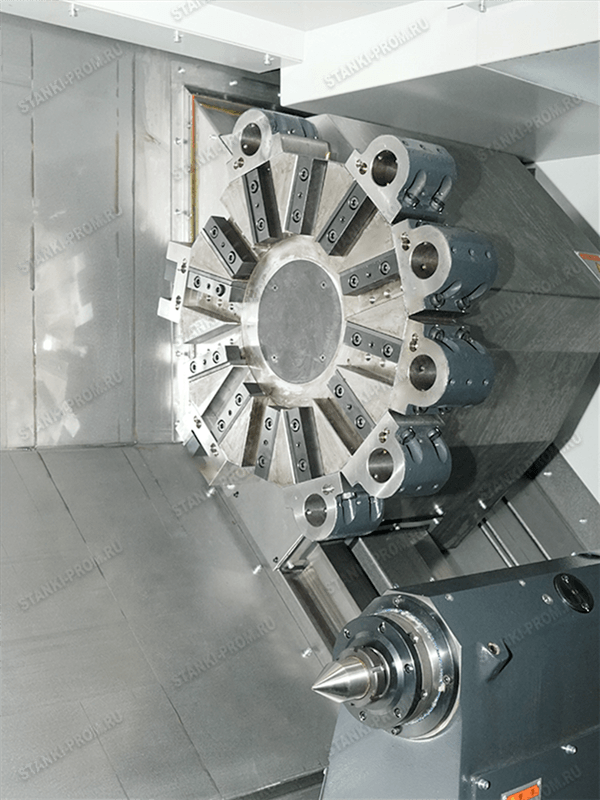

Револьверная головка

Тип револьверной головки
  гидравлическая
Количество позиций инструмента
шт
12
Размер сечения резцов
мм
25х25
Диаметр осевого инструмента
мм
40
Время смены инструмента (включая зажим)
сек
0,58
Бабка
Тип бабки   гидравлическая
Ход бабки мм 370
Диаметр пиноли задней бабки
мм 100
Ход пиноли
мм 120
Тип пиноли   MT NO.5(опционально Dead MT NO.4)
Сервомотор

Мощность сервомотора X/Z
кВт
2,5/2,5
Момент сервомотора X/Z
Нм
20/20
Энергосистема

Потребляемая мощность
кВА
30
Система охлаждения
Емкость бака СОЖ
литр
200
Система управления

Контроллер
  FANUC 0I-TF Plus
Габариты станка и вес

Длина х Ширина х Высота
мм
4200 х 2050 х 2050
Вес станка
тонна
4,9
