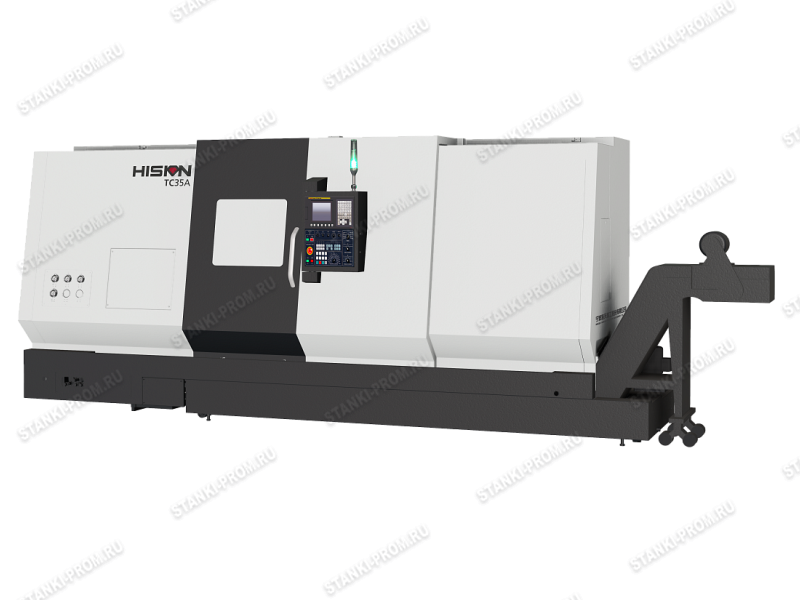

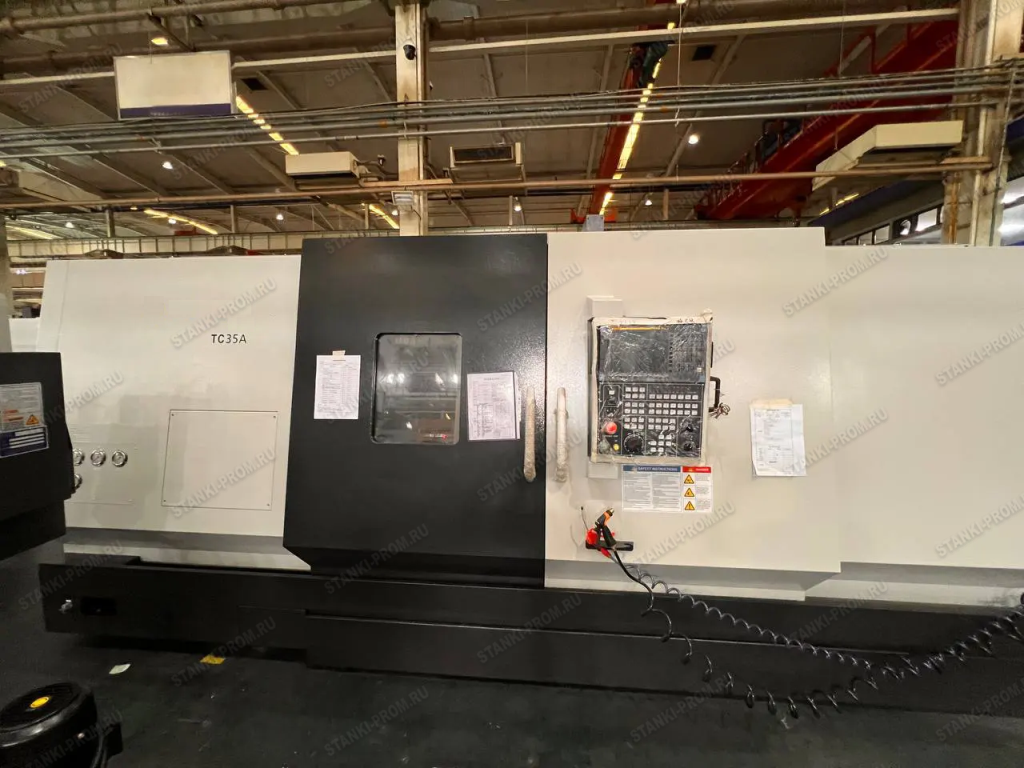

Токарные центры HISION серии TC предназначены для выполнения изделий с высокой жесткостью и надежностью. Данная серия представляет собой станки с жесткими направляющими скольжения, оснащенные ременным шпинделем и гидравлической револьверной головкой. Станки серии TC35A хорошо зарекомендовали себя в автомобильной и общей промышленности при обработке длинных валов с диаметром до 630 мм и длиной до 2000 мм на тяжелых режимах резания.

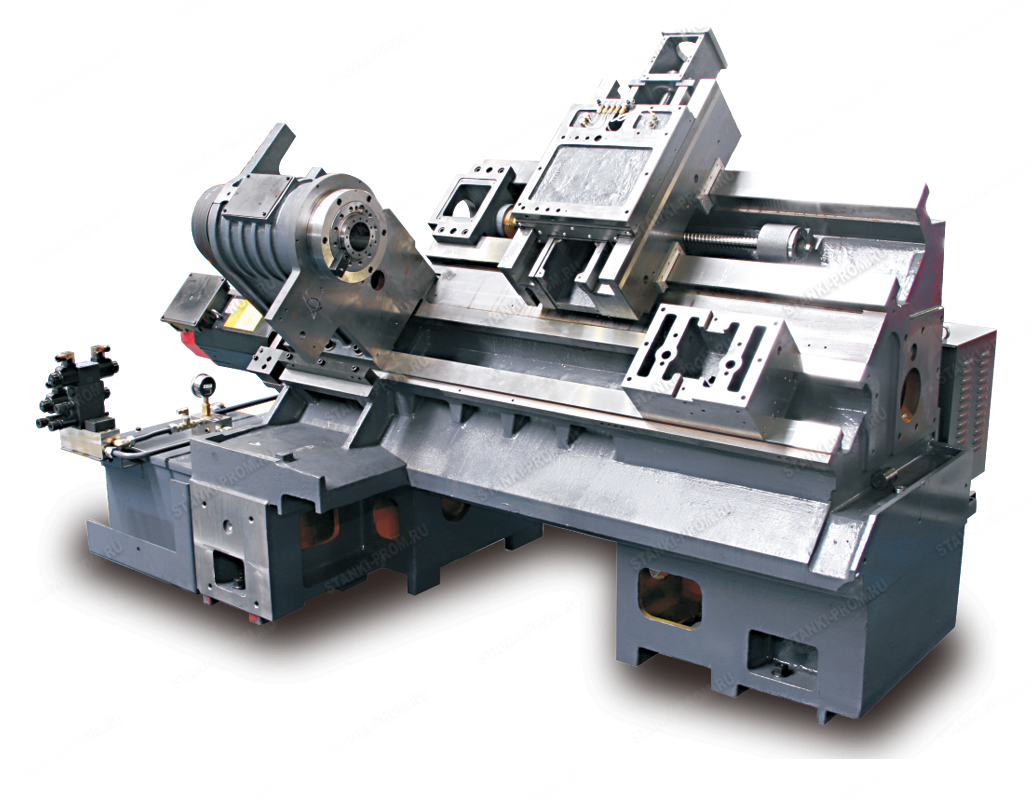

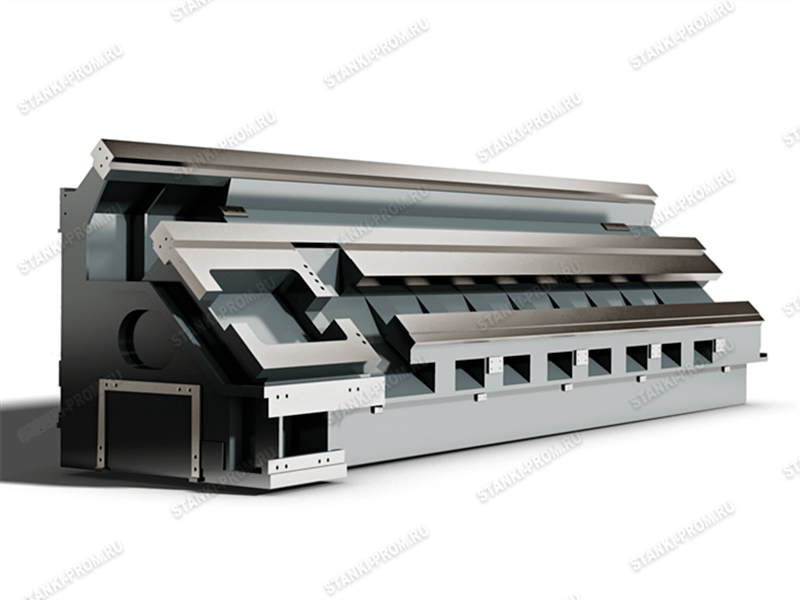

Наклонная станина данного станка является цельнолитой конструкцией с направляющими скольжения. Такая конструкция обеспечивает максимальные показатели при резке, а также снижает вибрацию до минимума. Цельнолитая станина с углом наклона 45 градусов имеет низкий центр тяжести, что обеспечивает дополнительную вибро- и термоустойчивость и точность при обработке.
Большое пятно контакта шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка. Толстые стенки и усилительные ребра элементов несущей конструкции обеспечивают высокую жесткость обрабатывающего центра, исключают скручивания и перекосы, которые могут отражаться на точности обработки.

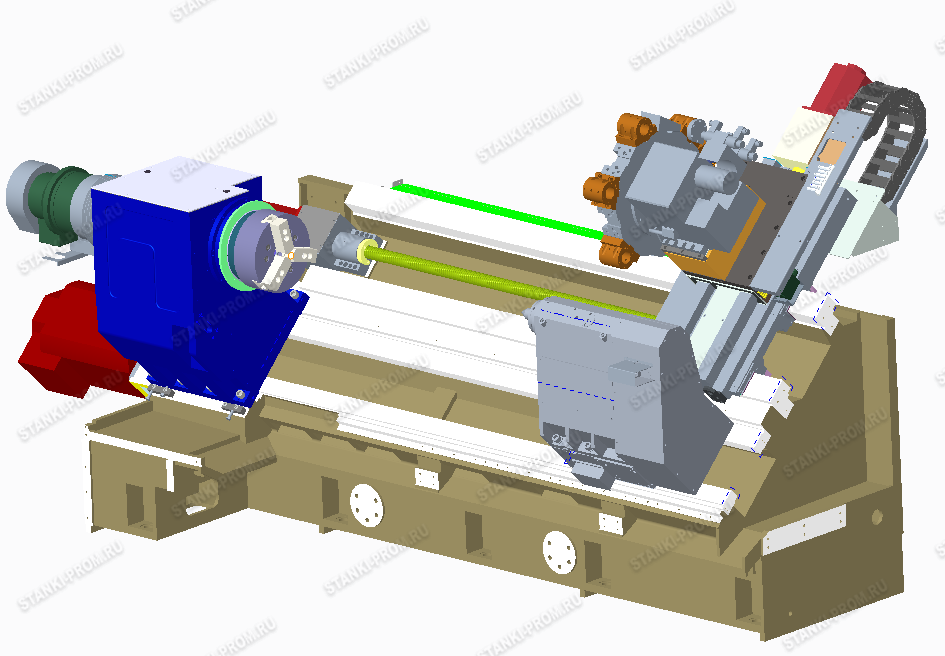

Преднатянутые шарико-винтовые пары (ШВП) напрямую соединены с двигателями подач осей, обеспечивают высокую скорость и точность перемещений.
На станке HISION TC35A установлены прецизионные ШВП бренда PMI (Тайвань).

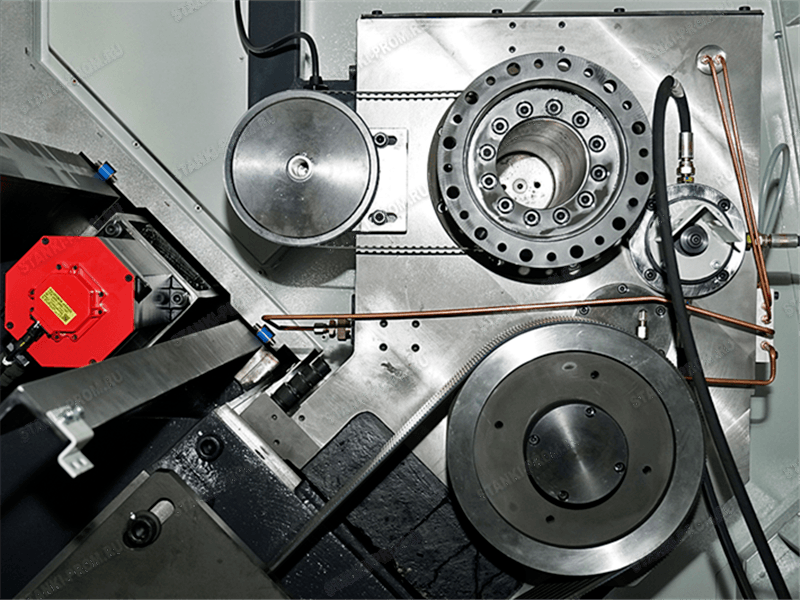

Станок оснащен шпинделем с ременным приводом собственного производства компании Haitian.
В передней части шпиндельного узла установлены двухрядные цилиндрические (1) и радиально-упорные (2) подшипники для устойчивости к аксиальным и радиальным нагрузкам при обработке. В задней части – цилиндрические подшипники (3) для поддержки конструкции.
Такая конструкция помогает компенсации термических расширений шпинделя. Производитель подшипников – компания NSK (Япония). Класс точности подшипников P4 (1,2) и P5 (3)
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
|
Рабочая зона |
||
|
Наибольший диаметр устанавливаемый над станиной |
мм |
700 |
| Наибольший диаметр устанавливаемый над суппортом | мм | 600 |
| Максимальный диаметр обработки | мм | 630 |
| Максимальная длина обработки |
мм |
1500 |
|
Размер патрона |
дюйм |
12 |
|
Диаметр прутка |
мм |
88 (опционально 113) |
|
Перемещения |
||
|
Ход по осям X/Z |
мм |
345/1560 |
|
Быстрые перемещения по осям X/Z |
м/мин |
16/20 |
|
Шпиндель |
||
|
Тип привода |
ременной(опционально редуктор) |
|
|
Максимальная скорость вращения |
об/мин |
2 500 |
|
Мощность двигателя |
кВт |
15/18,5 |
|
Максимальный момент шпинделя |
Нм |
485/600 |
|
Конус шпинделя |
А2-11 |
|
|
Диаметр переднего подшипника шпинделя |
мм |
150 |
|

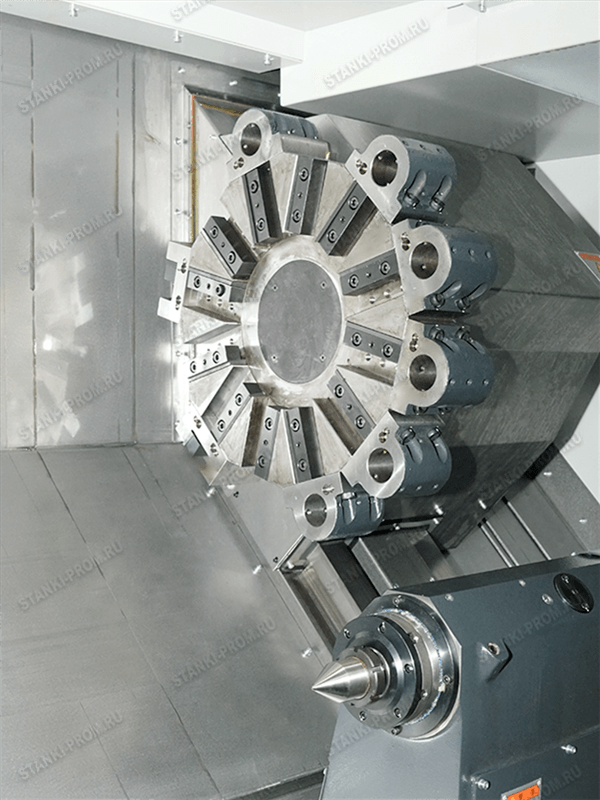

Револьверная головка |
||
|
Тип револьверной головки |
гидравлическая |
|
|
Количество позиций инструмента |
шт |
12 |
|
Размер сечения резцов |
мм |
32х32 |
|
Диаметр осевого инструмента |
мм |
50 |
|
Время смены инструмента (включая зажим) |
сек |
0,65 |
| Бабка |
|
|
| Тип бабки |
гидравлическая |
|
| Ход бабки | мм |
1200 |
|
Диаметр пиноли задней бабки |
мм |
130 |
|
Ход пиноли |
мм |
120 |
| Конус пиноли |
MT NO.5 |
|
|
Сервомотор |
||
|
Мощность сервомотора X/Z |
кВт |
3,0/3,0 |
|
Момент сервомотора X/Z |
Нм |
20/20 |
|
Энергосистема |
||
|
Потребляемая мощность |
кВА |
45 |
| Система охлаждения | ||
|
Емкость бака СОЖ |
литр |
250 |
|
Система управления |
||
|
Контроллер |
FANUC 0I-TF |
|
|
Габариты станка и вес |
||
|
Длина х Ширина х Высота |
мм |
5800 х 2200 х 2200 |
|
Вес станка |
тонна |
10,5 |
Для предоставления дополнительной информации Вы всегда можете написать нам на почту или заполнить контактную форму.
