| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
|
Рабочая зона |
||
|
Наибольший диаметр устанавливаемый над станиной |
мм |
800 |
| Наибольший диаметр устанавливаемый над суппортом | мм | 650 |
| Максимальный диаметр обработки | мм | 800 |
| Максимальная длина обработки |
мм |
1500 |
|
Размер патрона |
дюйм |
15 |
|
Диаметр прутка |
мм |
88 |
|
Ход/скорость |
||
|
X/Z ход |
мм |
410/1570 |
|
X/Z скорость перемещения |
м/мин |
12/12 |
|

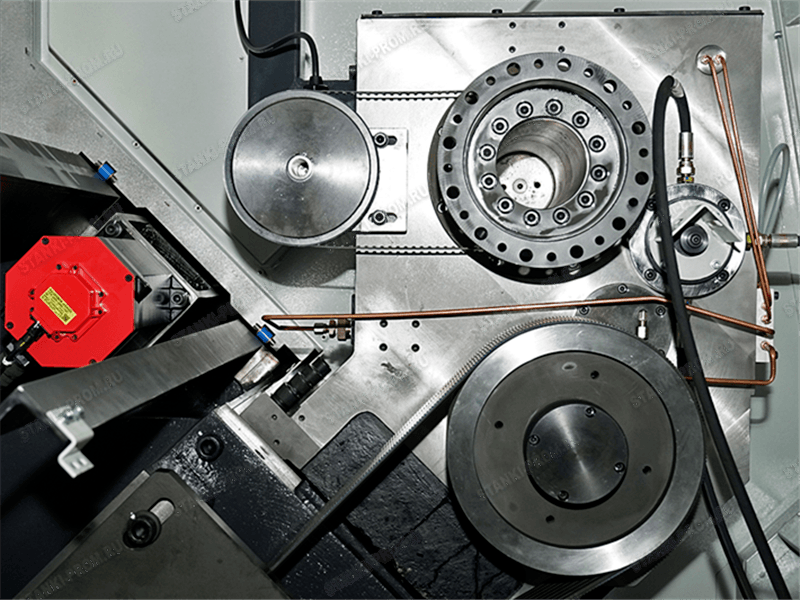

Шпиндель |
||
|
Тип привода |
редуктор |
|
|
Максимальная скорость вращения |
об/мин |
2 000 |
|
Мощность двигателя |
кВт |
15/18,5 |
|
Максимальный момент шпинделя |
Нм |
низ. 2434/3002 выс. 645/796 |
|
Тип фланца шпинделя |
А2-11 |
|
|
Диаметр переднего подшипника шпинделя |
мм |
170 |
|

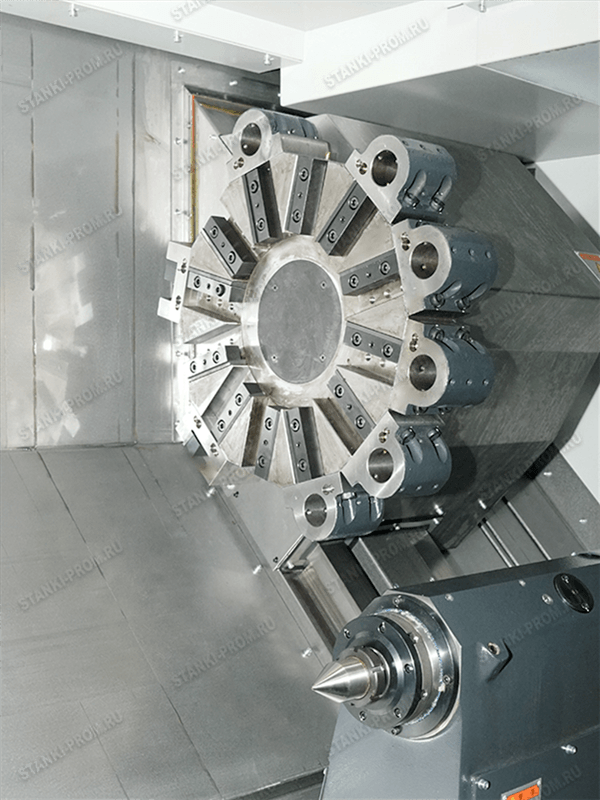

Револьверная головка |
||
|
Тип револьверной головки |
гидравлическая |
|
|
Количество позиций инструмента |
шт |
12 |
|
Размер сечения резцов |
мм |
32х32 |
|
Диаметр осевого инструмента |
мм |
60 |
|
Время смены инструмента (включая зажим) |
сек |
0,85 |
| Бабка |
|
|
| Тип бабки |
гидравлическая |
|
| Ход бабки | мм |
1100 |
|
Диаметр пиноли задней бабки |
мм |
160 |
|
Ход пиноли |
мм |
150 |
| Тип пиноли |
Dead MT NO.5 |
|
|
Сервомотор |
||
|
Мощность сервомотора X/Z |
кВт |
2,5/3,0 |
|
Момент сервомотора X/Z |
Нм |
20/27 |
|
Энергосистема |
||
|
Потребляемая мощность |
кВА |
70 |
| Система охлаждения | ||
|
Емкость бака СОЖ |
литр |
250 |
|
Система управления |
||
|
Контроллер |
FANUC 0I-TF |
|
|
Габариты станка и вес |
||
|
Длина х Ширина х Высота |
мм |
6450 х 2600 х 2400 |
|
Вес станка |
тонна |
12,5 |
