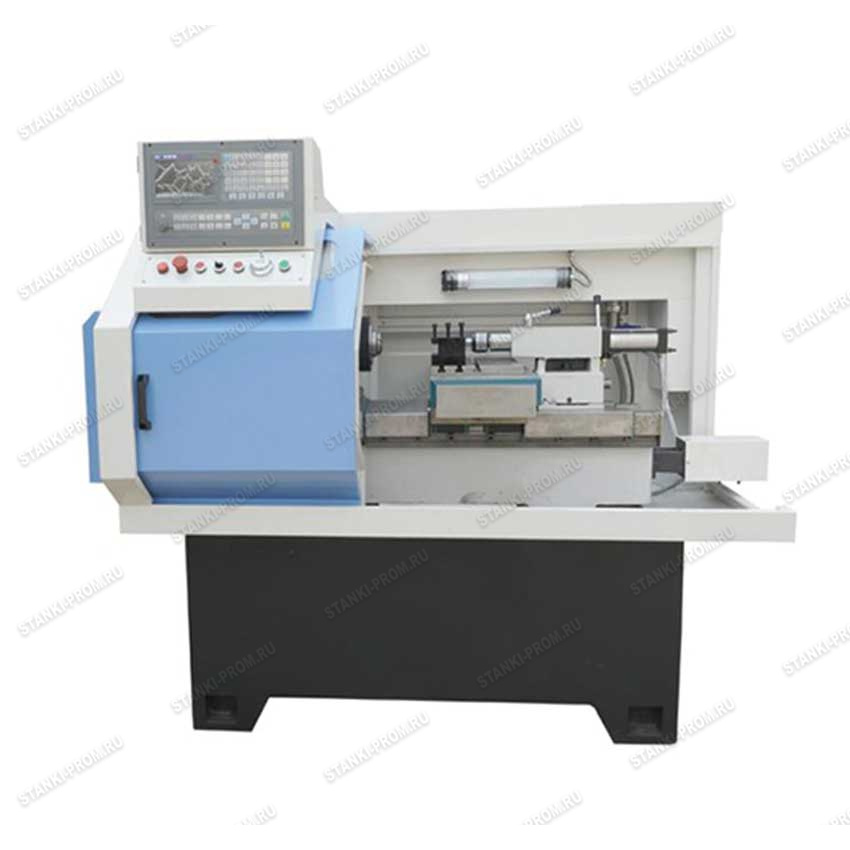

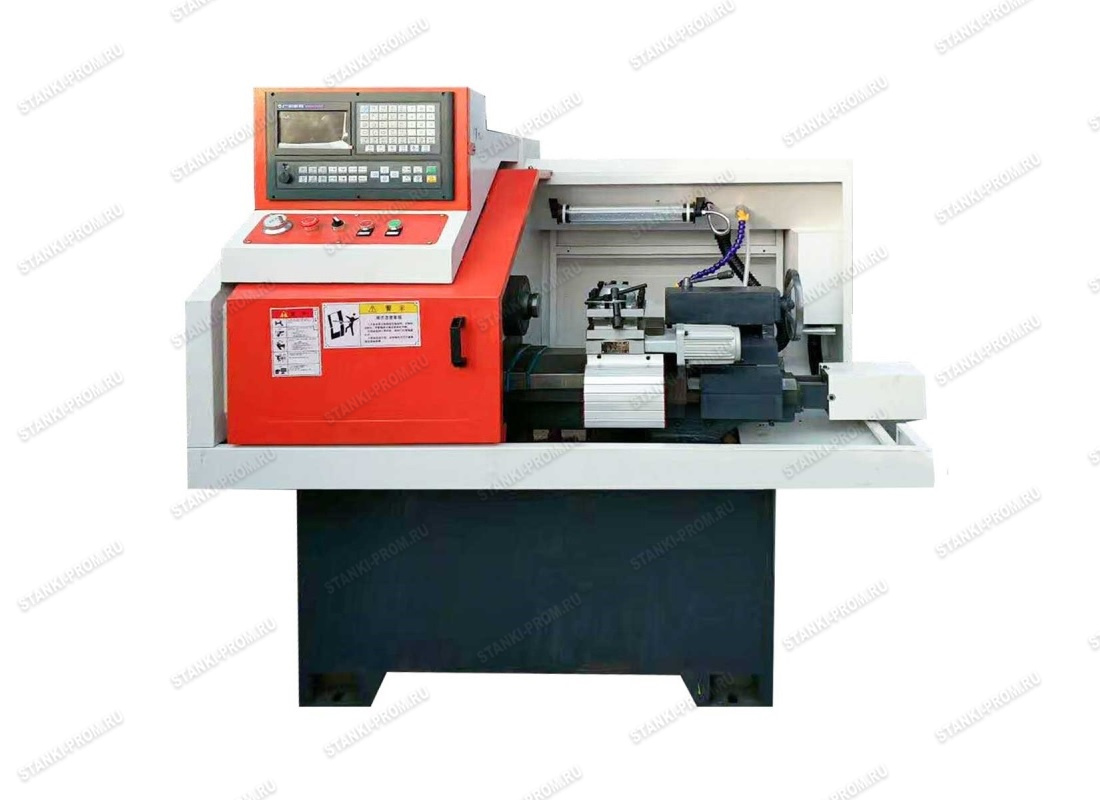

Токарные станки с ЧПУ (260/312/400 мм)

  5. Универсальные токарные станки с ЧПУ
НАЗАД В РАЗДЕЛ

Детальное описание

  • Станина токарного станка изготовлена из высокопрочного чугуна HT300.
  • Максимальный вес заготовки для этой серии 1500/2000/2500/3000/4000 кг.
  • На станине токарного станка есть наклонные выходы стружки, которые легко очищаются.
  • Направляющая токарного станка закалена с помощью индукционного закалочного устройства, толщина закаленного слоя составляет 2-3 мм, твердость 52 HRC.
  • Точность всех токарных станков данной серии измеряется и компенсируется лазерным интерферометром RENISHAW. Убедитесь, что и точность позиционирования, и точность повторного позиционирования превосходны.
  • Горизонтальная гидравлическая револьверная головка, револьверная головка для электроинструмента, пневматический патрон, гидравлическая задняя бабка, фрезерная головка и гидравлический люнет доступны на выбор.

Технические характеристики

Наименование характеристики \ Модель
  Ед.изм. CK0640 CK0660 CKD6136 CKD6140/A CKQ6140   CKQ6150   CKQ6161 CKQ6166 CKQ6180
Рабочий диапазон
 Наибольший диаметр обработки над станиной
 мм 300 400 360 400 400 500 610 660 800
Наибольший диаметр обработки над суппортом
 мм 120 150 200 220 210 280 370 400 540
Наибольшая длина заготовки
 мм 180 200 750/1000 750/1000 750/1000/2000 750/1000/2000 750/1000/2000 750/1000/2000 750/1000/2000
Наибольшая длина точения
 мм 180 200 600/850 600/850 600/850/1850 600/850/1850 600/850/1850 600/850/1850 600/850/1850
Ширина станины мм 260 260 312 312 400 400 400 400 400
Шпиндель Торец шпинделя - - - C6 C6 C6/D8 C6/D8/D8 C6/D8/D8 C6/D8/D8 C6/D8/D8
Конус шпинделя - - - MT6 MT6 MT6/90 1:20 MT6/
90 1:20/
113 1:20 		MT6/
90 1:20/
113 1:20 		MT6/
90 1:20/
113 1:20 		MT6/
90 1:20/
113 1:20
Диаметр отверстия в шпинделе мм 40 48 52 52 52/80 52/80/105 52/80/105 52/80/105 52/80/105
Диапазон оборотов шпинделя об/мин 3000 2800 1600/3000 1600 1500/1600 1500/1600 1500/1600 1500/1600 1500/1600
Размер патрона мм Пружинная цанга Пружинная цанга
 200 250 250 250 250 250 250
Резцедержатель Сечение хвостовика инструмента мм 16*16 16*16 20*20 20*20 25*25 25*25 25*25 25*25 25*25
Тип резцедержателя - Инструментальный стол
 Инструментальный стол
 V4 V4 V4 V4 V4 V4 V4
Подача Минимальная подача по осям X/Z мм 0.001 0.001 0.001 0.001 0.001 0.001 0.001 0.001 0.001
Диапазон скоростей подачи мм/мин 1-2000 1-2000 1-2000 1-2000 1-2000 1-2000 1-2000 1-2000 1-2000
Быстрое перемещение по осям X/Z мм/мин 6000/8000 6000/8000 4000/6000 4000/6000 4000/6000 4000/6000 4000/6000 4000/6000 4000/6000
Максимальный ход по оси X мм 190 220 210 210 250 260 320 340 410
Задняя бабка Диаметр пиноли задней бабки мм - 52 60 60 75 75 75 75 75
Конус пиноли - - MT4 MT 4 MT 4 MT 5 MT 5 MT 5 MT 5 MT 5
Ход пиноли задней бабки мм - 90 100 100 150 150 150 150 150
Энергосистема Мощность главного привода кВт 4 4 5.5 5.5 7.5 7.5 7.5 7.5 7.5
Прочие Система ЧПУ - GSK928TD-L GSK928TD-L GSK928TD-L GSK928TD-L GSK928TD-L GSK928TD-L GSK928TD-L GSK928TD-L GSK928TD-L
Ширина*Высота мм 1200*1600 1000*1600 1240*1700 1240*1700 2550/2750/3700 2550/2750/3700 2550/2750/3700 2550/2750/3700 2550/2750/3700
Длина мм 1600 1700 2170/2415 2170/2415 1550*1700 1550*1700 1550*1800 1550*1900 1550*2000
Вес, нетто кг 800 1100 1400/1500 1700/1800 2100/2200/2700 2120/2240/2740 2250/2400/2800 2300/2450/2880 2400/2550/2980
Примечание: диаметр обработки над станиной/диаметр обработки в ГАП/расстояние между центрами (750 мм-3000 мм) можно изменить по индивидуальному заказу.
