Эта серия представляет собой экономичные и практичные токарные станки с ЧПУ, которые не только подходят для всех видов сложной формы вала, наборов, дисковых деталей внутренней и внешней поверхности, конической поверхности, но также могут использоваться в автомобильной, нефтяной, военной и другой механической обработке. Токарный станок имеет такие преимущества, как высокая эффективность и низкий процент брака.

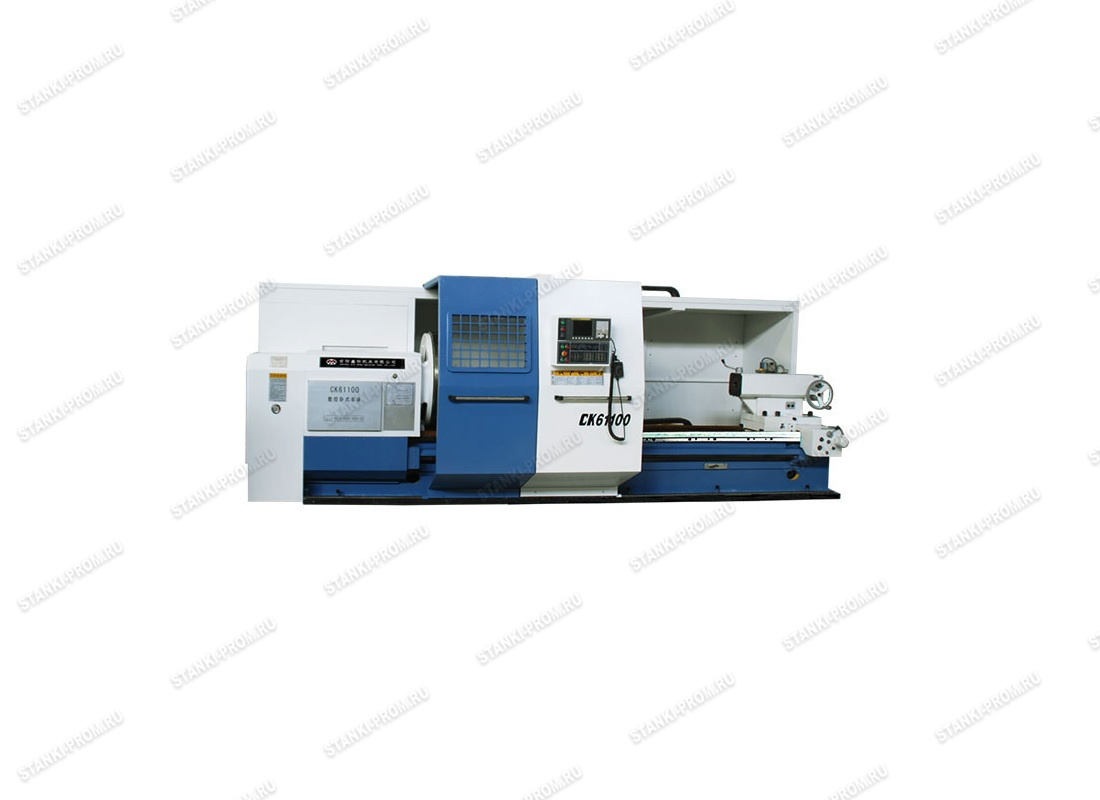

| Наименование характеристики \ Модель | Ед.изм. | CK61100 | CK61125 | CK61140 | CK61160 | |
| Рабочий диапазон |
Наибольший диаметр обработки над станиной |
мм | 1000 | 1250 | 1400 | 1640 |
|
Наибольший диаметр обработки над суппортом |
мм | 630 | 880 | 1030 | 1250 | |
|
Максимальная длина заготовки |
мм | 1500/3000/5000 | 1500/3000/5000 | 1500/3000/5000 | 1500/3000/5000 | |
|
Максимальная длина точения |
мм | 1300/2800/4800 | 1300/2800/4800 | 1300/2800/4800 | 1300/2800/4800 | |
| Ширина станины | мм | 755 | 755 | 755 | 755 | |
| Максимальный вес заготовки, устанавливаемой в центрах | тонна | 6 | 6 | 6 | 6 | |
| Шпиндель | Торец шпинделя | - | A2-15 | A2-15 | A2-15 | A2-15 |
| Конус шпинделя | - | MT6 | MT6 | MT6 | MT6 | |
|
Диаметр отверстия в шпинделе |
мм | 130 | 130 | 130 | 130 | |
|
Диапазон оборотов шпинделя |
об/мин | 3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона) | 3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона) | 3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона) | 3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона) | |

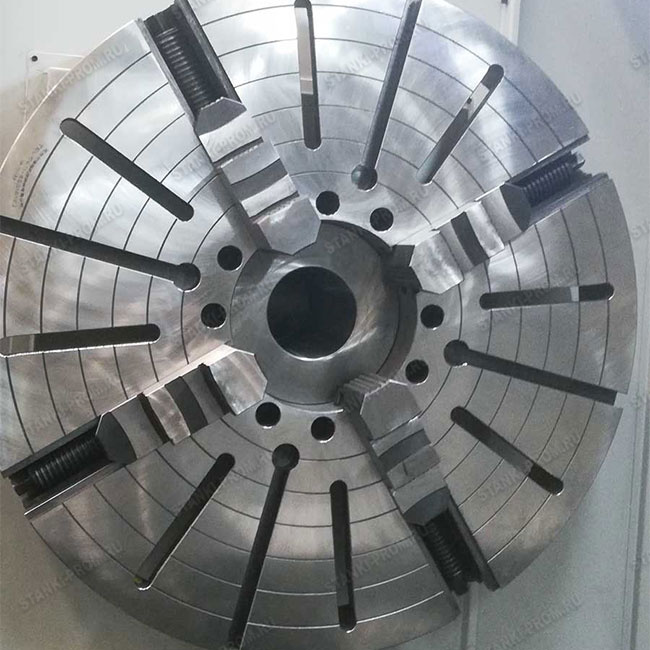

| Зажимной патрон | мм | 1000 4-х кулачковый | 1000 4-х кулачковый | 1000 4-х кулачковый | 1000 4-х кулачковый | |
| Резцедержатель |
Сечение хвостовика инструмента |
мм | 40*40 | 40*40 | 40*40 | 40*40 |
| Тип резцедержателя | - | V4 | V4 | V4 | V4 | |

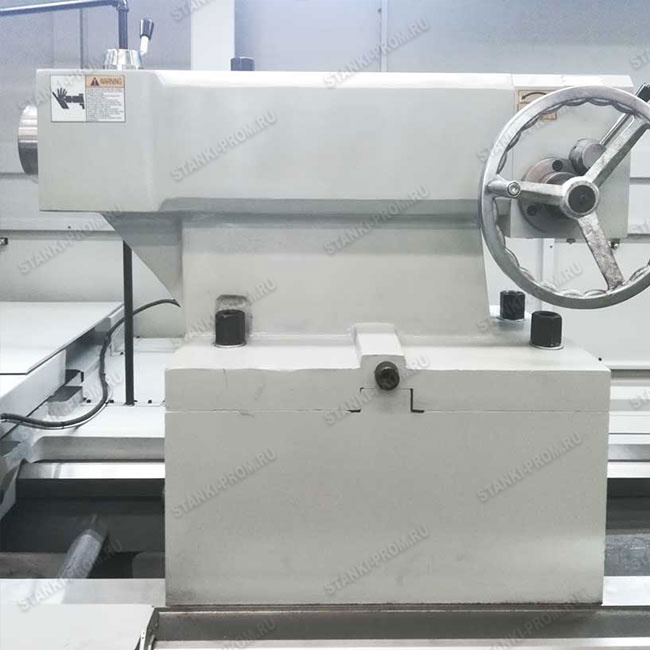

| Задняя бабка |
Диаметр пиноли задней бабки |
мм | 160 | 160 | 160 | 160 |
|
Конус пиноли |
- | MT6 | MT6 | MT6 | MT6 | |
| Ход пиноли задней бабки | мм | 300 | 300 | 300 | 300 | |
| Энергосистема |
Мощность главного привода |
кВт | 30 | 22 | 22 | 22 |
| Модель главного привода | - | FANUC_αiIP50 | FANUC_αiIP50 | FANUC_αiIP50 | FANUC_αiIP50 | |
| Обороты главного привода | об/мин | 575/1200 | 575/1200 | 575/1200 | 575/1200 | |
| Прочие | Система ЧПУ | - | FANUC 0i-TF (5) | FANUC 0i-TF (5) | FANUC 0i-TF (5) | FANUC 0i-TF (5) |
| Ширина*Высота | мм | 2530*2300 | 2530*2300 | 2780*2600 | 2780*2600 | |
| Длина | мм | 4800/6300/8300 | 4800/6300/8300 | 4800/6300/8300 | 4800/5300/6300 | |
| Вес, нетто | кг | 9200/10700/12500 | 10200/11500/13500 | 11000/12300/14100 | 11400/12700/14500 | |
|
Примечание: диаметр обработки над станиной/диаметр обработки в ГАП/расстояние между центрами (1000 мм-12000 мм) можно изменить по индивидуальному заказу. |
||||||
|
Наименование характеристики \ Модель |

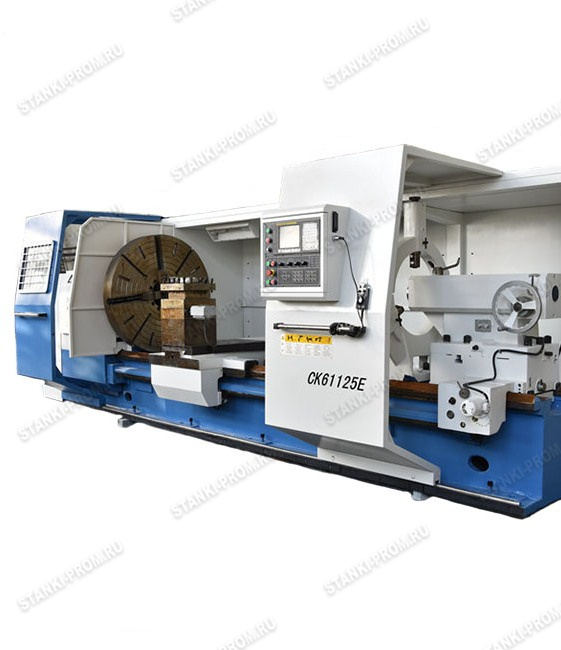

Ед.изм. | CK61100E | CK61125E | CK61140E | CK61160E | |
|
Рабочий диапазон |
Наибольший диаметр обработки над станиной |
мм | 1000 | 1250 | 1400 | 1640 |
|
Наибольший диаметр обработки над суппортом |
мм | 630 | 880 | 1030 | 1250 | |
|
Максимальная длина заготовки |
мм | 1500/3000/5000 | 1500/3000/5000 | 1500/3000/5000 | 1500/3000/5000 | |
|
Максимальная длина точения |
мм | 1300/2800/4800 | 1300/2800/4800 | 1300/2800/4800 | 1300/2800/4800 | |
|
Ширина станины |
мм | 755 | 755 | 755 | 755 | |
|
Максимальный вес заготовки, устанавливаемой в центрах |
тонна | 6 | 6 | 6 | 6 | |
| Шпиндель |
Торец шпинделя |
- | A2-15 | A2-15 | A2-15 | A2-15 |
|
Конус шпинделя |
- | MT6 | MT6 | MT6 | MT6 | |
|
Диаметр отверстия в шпинделе |
мм | 130 | 130 | 130 | 130 | |
|
Диапазон оборотов шпинделя |
об/мин | 3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона) | 3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона) | 3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона) | 3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона) | |
|
Зажимной патрон |
мм | 1000 4-х кулачковый | 1000 4-х кулачковый | 1000 4-х кулачковый | 1000 4-х кулачковый | |
|
Резцедержатель |
Сечение хвостовика инструмента |
мм | 40*40 | 40*40 | 40*40 | 40*40 |
|
Тип резцедержателя |
- | V4 | V4 | V4 | V4 | |
|
Задняя бабка |
Диаметр пиноли задней бабки |
мм | 160 | 160 | 160 | 160 |
|
Конус пиноли |
- | MT6 | MT6 | MT6 | MT6 | |
|
Ход пиноли задней бабки |
мм | 300 | 300 | 300 | 300 | |
|
Энергосистема |
Мощность главного привода |
кВт | 30 | 30 | 30 | 30 |
|
Модель главного привода |
- | CTB-4030ZRD10-30MGP | CTB-4030ZRD10-30MGP | CTB-4030ZRD10-30MGP | CTB-4030ZRD10-30MGP | |
|
Обороты главного привода |
об/мин | 1000 | 1000 | 1000 | 1000 | |
| Прочие |
Система ЧПУ |
- | FANUC 0i-TF (5) | FANUC 0i-TF (5) | FANUC 0i-TF (5) | FANUC 0i-TF (5) |
|
Ширина*Высота |
мм | 2530*2300 | 2530*2300 | 2780*2600 | 2780*2600 | |
|
Длина |
мм | 4800/6300/8300 | 4800/6300/8300 | 4800/6300/8300 | 4800/6300/8300 | |
| Вес, нетто | кг | 9200/10700/12500 | 10200/11500/13500 | 11000/12300/14100 | 11400/12700/14500 | |
|
Примечание: диаметр обработки над станиной/диаметр обработки в ГАП/расстояние между центрами (1000 мм-12000 мм) можно изменить по индивидуальному заказу. |
||||||
|
Наименование характеристики \ Модель |
Ед.изм. | CK61125E | CK61140E | CK61160E | CK61180E | |
|
Рабочий диапазон |
Наибольший диаметр обработки над станиной |
мм | 1250 | 1600 | 1600 | 1600 |
|
Наибольший диаметр обработки над суппортом |
мм | 880 | 1210 | 1210 | 1210 | |
|
Максимальная длина заготовки |
мм | 3000/5000/8000 | 3000/5000/8000 | 3000/5000/8000 | 3000/5000/8000 | |
|
Максимальная длина точения |
мм | 2800/4800/7800 | 2800/4800/7800 | 2800/4800/7800 | 2800/4800/7800 | |
|
Ширина станины |
мм | 970 | 970 | 970 | 970 | |
|
Максимальный вес заготовки, устанавливаемой в центрах |
тонна | 10 | 10 | 10 | 10 | |
|
Шпиндель |
Торец шпинделя |
- | A2-15 | A2-15 | A2-15 | A2-15 |
|
Конус шпинделя |
- | MT6 | MT6 | MT6 | MT6 | |
|
Диаметр отверстия в шпинделе |
мм | 130 | 130 | 130 | 130 | |
|
Диапазон оборотов шпинделя |
об/мин | 5-320 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона) | 5-320 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона) | 5-320 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона) | 5-320 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона) | |
|
Зажимной патрон |
мм | 1250 4-х кулачковый | 1250 4-х кулачковый | 1250 4-х кулачковый | 1250 4-х кулачковый | |
|
Резцедержатель |
Сечение хвостовика инструмента |
мм | 40*40 | 40*40 | 40*40 | 40*40 |
|
Тип резцедержателя |
- | V4 | V4 | V4 | V4 | |
|
Задняя бабка |
Диаметр пиноли задней бабки |
мм | 220 | 220 | 220 | 220 |
|
Конус пиноли |
- | MT6 | MT6 | MT6 | MT6 | |
|
Ход пиноли задней бабки |
мм | 300 | 300 | 300 | 300 | |
|
Энергосистема |
Мощность главного привода |
кВт | 30 | 30 | 30 | 30 |
| Прочие |
Система ЧПУ |
- | FANUC 0i-TF (5) | FANUC 0i-TF (5) | FANUC 0i-TF (5) | FANUC 0i-TF (5) |
|
Ширина*Высота |
мм | 2665*2650 | 2665*2650 | 2665*2650 | 2665*2650 | |
|
Длина |
мм | 6520/8520/11520 | 6520/8520/11520 | 6520/8520/11520 | 6520/8520/11520 | |
|
Вес, нетто |
кг | 13500/16500/20000 | 13500/16500/20000 | 13500/16500/20000 | 13500/16500/20000 | |
|
Примечание: диаметр обработки над станиной/расстояние между центрами (3000 мм-12000 мм) можно изменить по индивидуальному заказу. |
||||||
Для предоставления дополнительной информации Вы всегда можете написать нам на почту или заполнить контактную форму.
