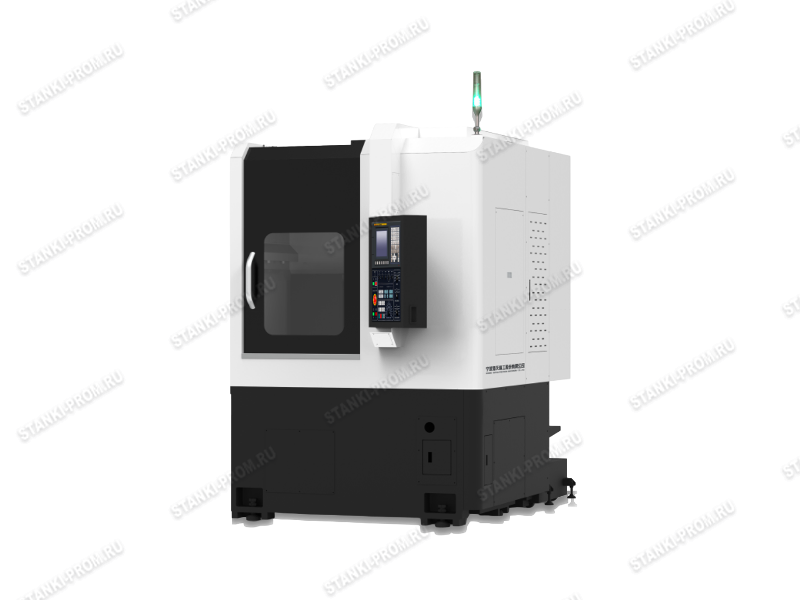

Детальное описание

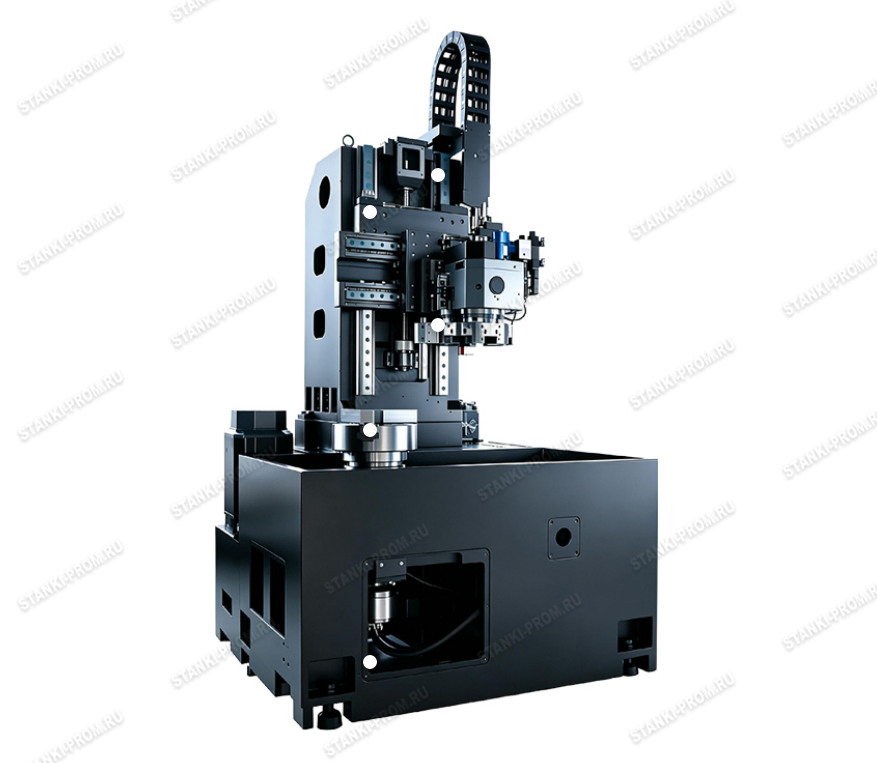

Колонна

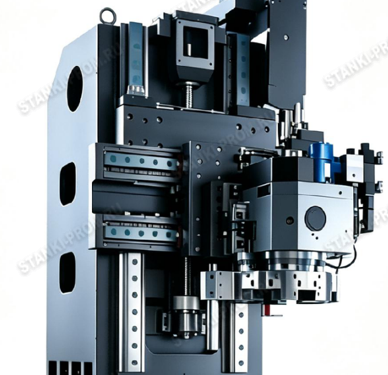

- Увеличенное расстояние между линейными направляющими обеспечивает высокую устойчивость конструкции и точность обработки. Прямое соединение сервомоторов с приводами подач способствует длительному сохранению точности позиционирования.

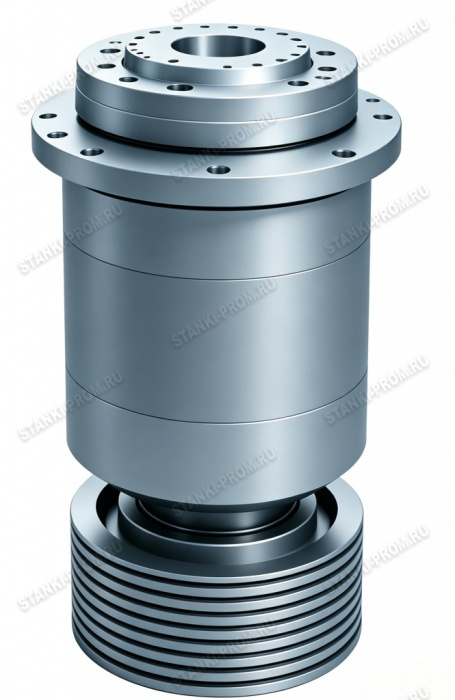

Ременной привод
- Каждый шпиндель проходит заводскую балансировку для стабильной работы во всем диапазоне частот вращения. Шпиндельный узел на радиально-упорных шарикоподшипниках рассчитан на тяжелое резание.

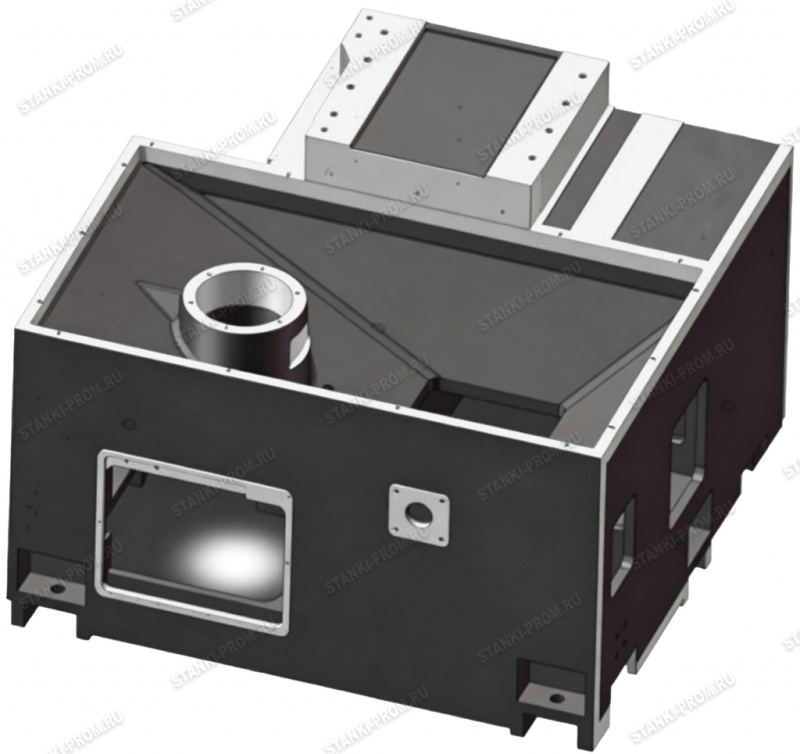

Цельнолитая станина
- Монолитная чугунная конструкция обеспечивает устойчивость и длительное сохранение геометрической точности при тяжелой обработке.

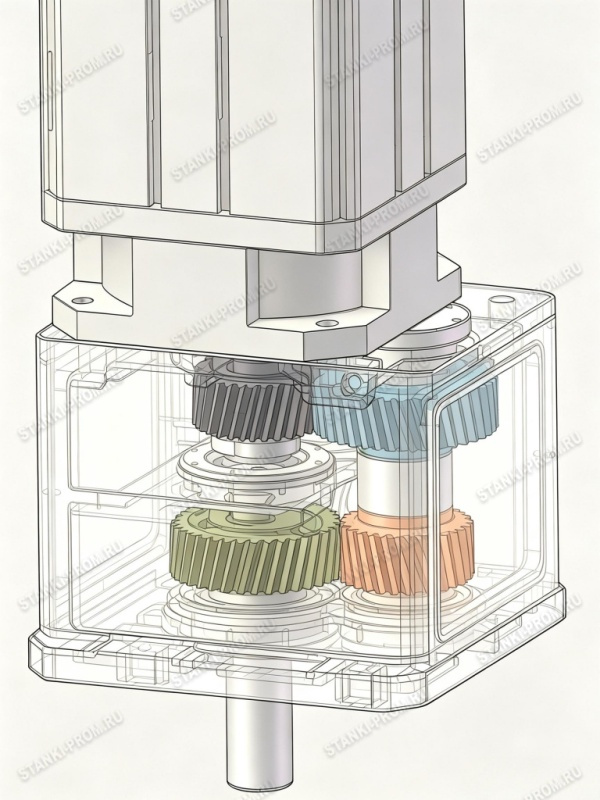

Опциональная коробка скоростей
- Станок может оснащаться высокоточной коробкой скоростей для тяжелой обработки.
-
Передаточное отношение 1:4 обеспечивает высокий крутящий момент на низких оборотах и возможность чистовой обработки на высокой скорости.
Револьверная голова
- 12-позиционная револьверная головка с торцовой зубчатой муфтой и гидравлическим зажимом обеспечивает высокую точность позиционирования инструмента и устойчивость при резании. Полностью закрытое исполнение защищает механизм от попадания стружки.
-
Вертикальная, горизонтальная и приводная револьверные головки доступны опционально.
Гидравлическая система
- Опциональная двухступенчатая система переключения высокого и низкого давления позволяет использовать повышенное усилие зажима при тяжелой обработке и пониженное – при закреплении тонкостенных заготовок. Переключение между уровнями давления выполняется непосредственно оператором.
Технические характеристики
|
Наименование характеристики
|
Ед.изм.
|
Значение
|
|
Рабочая зона
|
|
|
Максимальная высота обработки
|
мм
|
500
|
|
Максимальный диаметр над станиной
|
мм
|
650
|
|
Максимальный диаметр над суппортом
|
мм
|
400
|
|
Максимальный диаметр обработки
|
мм
|
600
|
|
Перемещения
|
|
|
|
Ход по осям X/Z
|
мм
|
315/550
|
|
Быстрые перемещения по осям X/Z
|
м/мин
|
20/20
|
Шпиндель
|
|
|
|
Тип привода
|
|
ременной
|
Частота вращения
|
об/мин
|
2 500
|
Мощность (продолжит-но/не более 30 мин.)
|
кВт
|
15,0/18,5
|
|
Крутящий момент
|
Нм
|
258/344
|
|
Конус шпинделя
|
|
A2-8
|
|
Размер патрона
|
дюйм
|
12
|
Револьверная головка
|
|
|
Количество позиций в револьверной головке
|
|
12
|
Сечение резца
|
мм
|
25х25
|
Максимальный диаметр осевого инструмента
|
мм
|
40
|
Прочее
|
|
|
Система ЧПУ
|
|
FANUC 0i-TF Plus (3B)
|
Габариты станка
|
мм
|
1620 х 3200 х 3100
|
|
Вес станка
|
тонна
|
6,0
|
Стандартная конфигурация:
- Система ЧПУ Fanuc 0i-TF Plus (3B)
- Гидравлическая револьверная головка на 12 позиций
- Гидравлический патрон
- Теплообменник электрошкафа
- Конвейер для стружки цепного типа
- 3-цветная сигнальная лампа
- Комплект сырых кулачков
- Пистолет подачи воздуха
- Блокировка двери
- 2 блока для проходных резцов
- 2 блока для расточных резцов
- Педаль (зажим/разжим патрона)
- Комплект инструмента
Опциональная конфигурация:
- Шпиндель 22/30 кВт, 30/37 кВт
- Автоматическое переключение давления патрона (высокое/низкое)
- Приводной инструмент
- Увеличение патрона
- Револьверная головка с сервоприводом (MYKUN)
- Подвод СОЖ через инструмент 2 МПа
- Оптические линейки по осям X/Z
- Система измерения заготовки
- Система измерения инструмента
- Обмыв рабочей зоны
- Уловитель масляного тумана
- Кондиционер электрошкафа (0,3 кВт)
- Водяной пистолет
- Система охлаждения бака СОЖ
- Левое симметричное исполнение станка
Полный список опций по запросу
